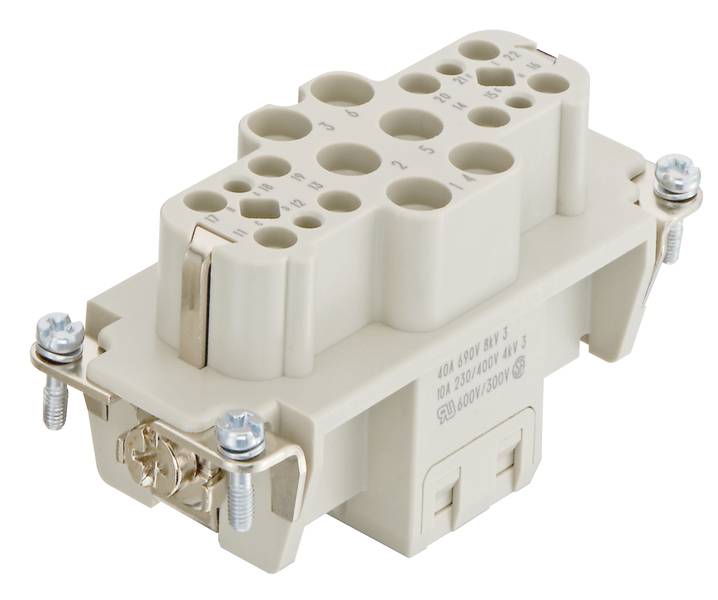

HARTING 09 38 018 3102 09380183102 vložka pinového konektoru, seria Han® Com, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
vložka pinového konektoru
Řada
Han® Com
Připojení
krimpované
počet kontaktů
18 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
2 004,13 Kč
3
3% = 166,53 Kč
1 948,62 Kč
5
4% = 388,80 Kč
1 926,37 Kč
10
5% = 925,80 Kč
1 911,55 Kč
25
5% = 2 730,50 Kč
1 894,91 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (2 004,13 Kč / kus)
2 004,13 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Konstrukční řada: Han-Com®
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 18
- Jmenovitý proud: Max. 40 A.
- Izolační odpor >1010 Ω
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 67,19 g
- Název: Han® k 6/12
- Počet signálních kontaktů: 12
- Počet Power kontaktů: 6
- Jmenovité napětí: 690 V
- Impulzní rázové napětí: 8 kV
- Stupeň znečištění: 3
- Poznámka: Krimpovací kontakty nejsou součástí dodávky.
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Zásuvka
- Průřez vodiče: 1,5 ... 6 mm² power; 0,14 ... 2,5 mm² signál
- Velikost 16 B.
- Schválení: DNV GL
- Jmenovitý proud (signál): 10 a
- PE kontakt: Ano
- Vnější průměr žil: ≤5 mm
- Jmenovité rázové napětí (signál): 4 kV
- Stupeň znečištění (signál): 3
- Jmenovité napětí vodiče - země (signál): 230 V.
- Jmenovité napětí vodiče (signál) 400 V.
- Druh obalu
Piece
- Kategorie produktu
vložka pinového konektoru
- Barva
štěrkově šedá (RAL 7032)
- Řada
Han® Com
- Připojení
krimpované
- Pólů
18
- počet kontaktů
18 + PE
- Průřez vodiče (min.)
0.14 mm²
- Průřez vodiče (max.)
6 mm²
- Průřez vodiče - výkonový kontakt (min.)
1.5 mm²
- Průřez vodiče - výkonový kontakt (max.)
6 mm²
- Průřez vodiče - řídicí kontakt (min.)
0.14 mm²
- Průřez vodiče - řídicí kontakt (max.)
2.5 mm²
- Cykly zapojení
≥ 500
- Série
Han-Com®
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
690 V
NE
18
Bus
-40-125 °C
V0
8 kV
Crimp connection
Other
3
NE
1.5-6 mm²
1.5-6 mm²
ANO
Other
Thermoplastic
40 A
Thermoplastic
500
18
Ke stažení
List technických údajů
List technických údajů 3007827 HARTING 09 38 018 3102 09380183102 vložka pinového konektoru, seria Han® Com, 1 ks
List technických údajů 3007827 HARTING 09 38 018 3102 09380183102 vložka pinového konektoru, seria Han® Com, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007827 HARTING 09 38 018 3102 09380183102 vložka pinového konektoru, seria Han® Com, 1 ks
Popis
Vložky, krimpovací připojení, zásuvka, polykarbonát (PC), RAL 7032 (kieselově šedá), jmenovitý proud 40 a, konstrukční velikost: 16 B, kontakty: 18
