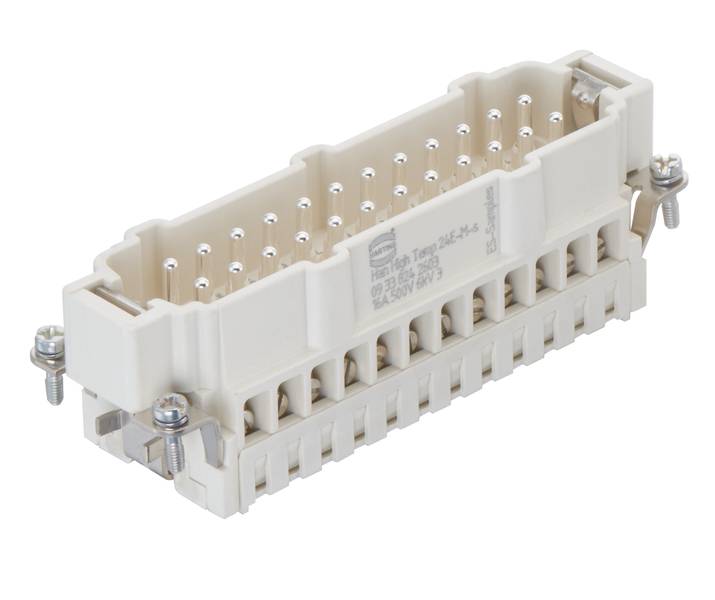

HARTING 09 33 824 2603 09338242603 konektor, seria Han® E, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
konektor
Řada
Han® E
Připojení
šroubovací
počet kontaktů
24 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
3 197,52 Kč
3
2% = 234,06 Kč
3 119,50 Kč
5
3% = 545,15 Kč
3 088,49 Kč
10
4% = 1 298,20 Kč
3 067,70 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (3 197,52 Kč / kus)
3 197,52 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada: Han E® High Temp
- Typ připojení: Šroubové připojení
- Počet kontaktů: 24
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: ≤ 1 mΩ
- Mezní teplota: -40 ... 40 až +200 °C s vysokoteplotními komponenty Han®
- Počet zastrčení: ≥ 500
- Materiál použití: crystal polymer (LCP)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 136 g
- Jmenovité napětí: 500 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Kolík
- Průřez vodiče: AWG 18... TLOUŠŤKA VODIČE AWG 14
- Délka odizolování: 7,5 mm
- Utahovací moment 0,5 Nm
- Velikost 24 B.
- Schválení: DNV GL
- PE kontakt: Ano
- S ochranou drátu: Ano
- Druh obalu
Piece
- Kategorie produktu
konektor
- Řada
Han® E
- Vlastnosti
se šroubovým připojením
- Připojení
šroubovací
- Pólů
24
- počet kontaktů
24 + PE
- Průřez vodiče (min.)
0.75 mm²
- Průřez vodiče (max.)
2.5 mm²
- Cykly zapojení
≥ 500
- Série
Han E® High Temp
- Obsah
1 ks
- Max. teplota
200 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
500 V
ANO
24
Pin
-40-200 °C
V0
6 kV
Screw connection
Silver
3
NE
0.75-2.5 mm²
0.75-2.5 mm²
ANO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
24
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3008001 HARTING 09 33 824 2603 09338242603 konektor, seria Han® E, 1 ks
List technických údajů 3008001 HARTING 09 33 824 2603 09338242603 konektor, seria Han® E, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3008001 HARTING 09 33 824 2603 09338242603 konektor, seria Han® E, 1 ks
Popis
Nástavce, šroubové připojení, pero, Liquid crystal polymer (LCP), jmenovitý proud: 16 a, velikost: 24 B, kontakty: 24
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
