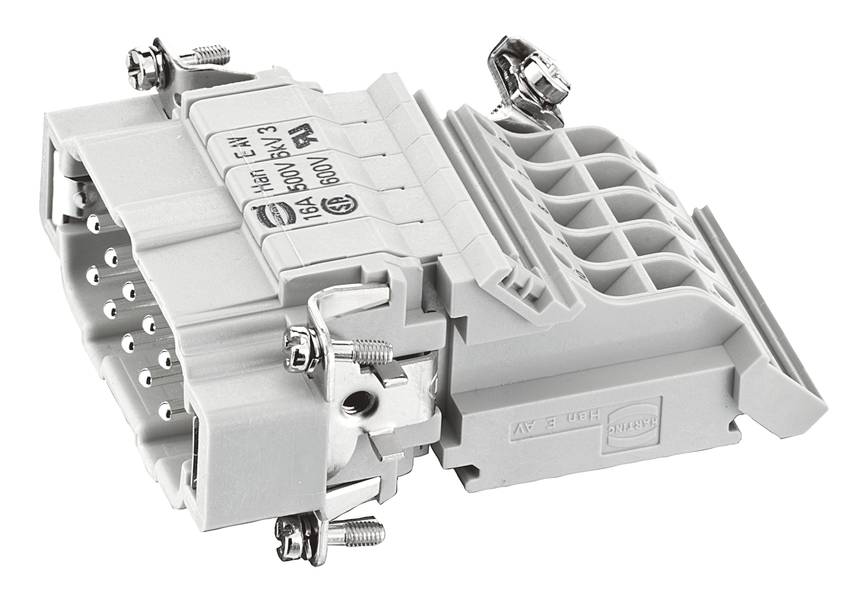

HARTING 09 33 010 4625 09330104625 konektor, seria Han® E, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektor
Řada
Han® E
Připojení
šroubovací
počet kontaktů
10 + PE
Průřez vodiče (min.)
0.2 mm²
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 833,88 Kč
3
3% = 152,40 Kč
1 783,08 Kč
5
4% = 355,75 Kč
1 762,73 Kč
10
5% = 847,20 Kč
1 749,16 Kč
25
5% = 2 498,75 Kč
1 733,93 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 833,88 Kč / kus)
1 833,88 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada: Han E® AV
- Komponenty: Připojovací rozdělovač
- Typ připojení: Šroubové připojení
- Počet kontaktů: 10
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Průchodový odpor ≤ 4 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 112,6 g
- Jmenovité napětí: 500 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Kolík
- Průřez vodiče: 0,2 ... 2,5 mm²
- Popis: Vlevo, multikontury (MK)
- Utahovací moment 0,5 Nm
- Velikost 10 B.
- Schválení: DNV GL
- PE kontakt: Ano
- Jmenovité napětí podle UL: 600 V.
- Kategorie produktu
konektor
- Barva
štěrkově šedá (RAL 7032)
- Řada
Han® E
- Vlastnosti
se šroubovým připojením
bez kabelové ochrany
postříbřené kontakty
- Připojení
šroubovací
- Pólů
10
- počet kontaktů
10 + PE
- Průřez vodiče (min.)
0.2 mm²
- Průřez vodiče (max.)
2.5 mm²
- Cykly zapojení
500
- Série
Han E®
- Obsah
1 ks
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
500 V
NE
10
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
NE
0.2-2.5 mm²
0.2-2.5 mm²
ANO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
10
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3007728 HARTING 09 33 010 4625 09330104625 konektor, seria Han® E, 1 ks
List technických údajů 3007728 HARTING 09 33 010 4625 09330104625 konektor, seria Han® E, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007728 HARTING 09 33 010 4625 09330104625 konektor, seria Han® E, 1 ks
Popis
Nástavce, rozvaděč, šroubové připojení, kolík, polykarbonát (PC), RAL 7032 (kieselově šedá), jmenovitý proud: 16 a, konstrukční velikost: 10 B, kontakty: 10
