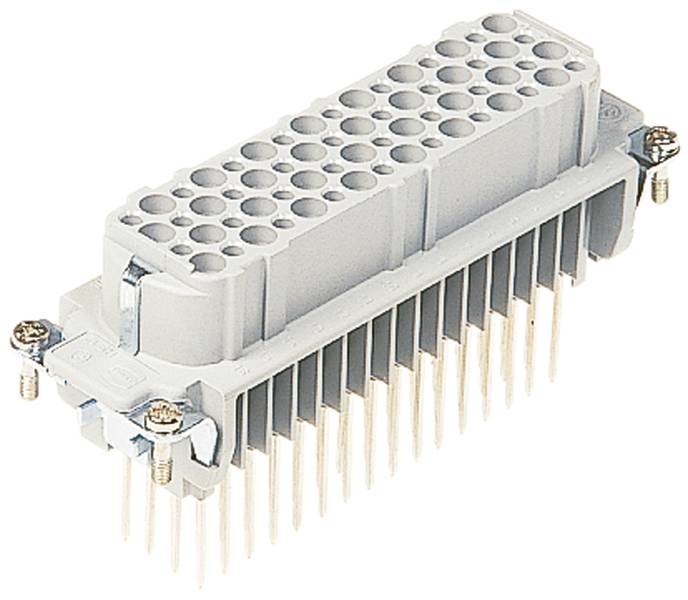

HARTING 09 21 015 2701 09210152701 vložka pinového konektoru, seria Han® D, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Řada
Han® D
Připojení
ovíjený spoj
počet kontaktů
15 + PE
Barva
štěrkově šedá (RAL 7032)
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 362,81 Kč
3
3% = 113,25 Kč
1 325,06 Kč
5
4% = 264,40 Kč
1 309,93 Kč
10
5% = 629,60 Kč
1 299,85 Kč
25
5% = 1 856,75 Kč
1 288,54 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 362,81 Kč / kus)
1 362,81 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada: Han D®
- Typ připojení: Připojení vinutí
- Počet kontaktů: 15
- Délka pinů: 22 mm
- Jmenovitý proud: Max. 10 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: 3 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- NORMY: IEC 60664-1; IEC 61984; EN 175301-801
- Čistá hmotnost: 47,42 g
- Jmenovité napětí: 250 V
- Impulzní rázové napětí: 4 kV
- Stupeň znečištění: 3
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Zásuvka
- Velikost 10 A.
- Schválení: DNV GL
- PE kontakt: Ano
- Jmenovité napětí podle UL: 600 V.
- Rozměry vinutí: 1 x 1 mm
- Jmenovité napětí podle CSA: 600 V.
- Kategorie produktu
vložka pinového konektoru
- Barva
štěrkově šedá (RAL 7032)
- Řada
Han® D
- Vlastnosti
se slitinou mědi
- Připojení
ovíjený spoj
- Pólů
15
- počet kontaktů
15 + PE
- Cykly zapojení
≥ 500
- Série
Han D®
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
250 V
NE
15
Bus
-40-125 °C
V0
4 kV
Wrapped connection
Silver
3
NE
ANO
Other copper alloys
Thermoplastic
10 A
Thermoplastic
500
15
Ke stažení
List technických údajů
List technických údajů 3008037 HARTING 09 21 015 2701 09210152701 vložka pinového konektoru, seria Han® D, 1 ks
List technických údajů 3008037 HARTING 09 21 015 2701 09210152701 vložka pinového konektoru, seria Han® D, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3008037 HARTING 09 21 015 2701 09210152701 vložka pinového konektoru, seria Han® D, 1 ks
Popis
Nástavce, připojení vinutí, zásuvka, polykarbonát (PC), RAL 7032 (kieselově šedá), jmenovitý proud 10 a, konstrukční velikost: 10 a, kontakty: 15, slitina mědi
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
