Name: HARTING 09 14 006 3021 09140063021 Jednotlivý modul, 1 ks
Brand: HARTING
SKU: 3009592
Availability: BackOrder

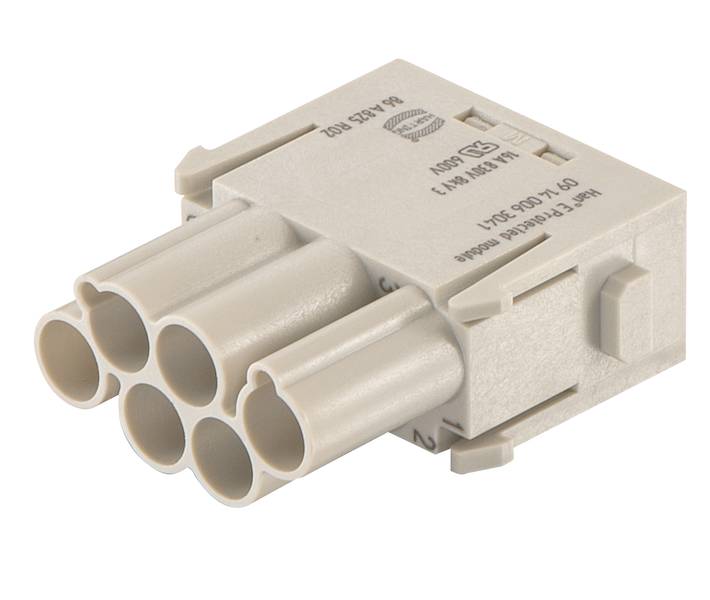

Šedý elektrický konektor s šesti kulatými zásuvkami, vhodný pro elektrické připojení v technických aplikacích.

Kategorie produktu

Jednotlivý modul

Připojení

krimpované

počet kontaktů

Průřez vodiče (min.)

0.14 mm²

Průřez vodiče (max.)

4 mm²

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (495,00 Kč / kus)

495,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Řada: Han-Modular®
Typ připojení: Krimpovací připojení
Počet kontaktů: 6
Jmenovitý proud: Max. 16 A.
Izolační odpor >1010 Ω
Mezní teplota: -40 ... +125 °C
Počet zastrčení: ≥ 500
Materiál použití: Polykarbonát (PC)
Barva vložky: RAL 7032 (křemenově šedá)
Třída hořlavosti materiálu podle UL 94: V-0
Normy: IEC 60664-1; IEC 61984
Čistá hmotnost: 0,1 g
Počet signálních kontaktů: 2
Počet Power kontaktů: 4
Jmenovité napětí: 400 V
Impulzní rázové napětí: 4 kV
Stupeň znečištění: 3
Upozornění: Krimpovací kontakty nejsou součástí dodávky. 4x Han E®; 2x Han D®
Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
Pohlaví: Kolík
Průřez vodiče: 0,14 ... 4 mm²
Stínění: stíněný
Jmenovitý proud (signál): 10 a
Modul Han® Shielded Power
Velikost modulu: Samostatný modul
Jmenovité napětí (signál) 400 V.
Jmenovité rázové napětí (signál): 4 kV
Stupeň znečištění (signál): 3
Popis modulu: Se stínícím plechem

Kategorie produktu: Jednotlivý modul

Barva: štěrkově šedá (RAL 7032)

Připojení: krimpované

Pólů: 6

počet kontaktů: 6

Průřez vodiče (min.): 0.14 mm²

Průřez vodiče (max.): 4 mm²

Průřez vodiče - výkonový kontakt (min.): 0.14 mm²

Průřez vodiče - výkonový kontakt (max.): 4 mm²

Průřez vodiče - řídicí kontakt (min.): 0.14 mm²

Průřez vodiče - řídicí kontakt (max.): 4 mm²

Cykly zapojení: ≥ 500

Série: Han-Modular®

Obsah: 1 ks

Max. teplota: +125 °C

Min. teplota: -40 °C

: 400 V

: NE

: 6

: Pin

: -40-125 °C

: V0

: 4 kV

: Crimp connection

: Other

: 3

: ANO

: 0.14-4 mm²

: 0.14-4 mm²

: Other

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 6

Ke stažení

List technických údajů

List technických údajů 3009592 HARTING 09 14 006 3021 09140063021 Jednotlivý modul, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3009592 HARTING 09 14 006 3021 09140063021 Jednotlivý modul, 1 ks

Popis

Modul Han Shielded Power, Power modul, s stínicí plech, krimpovací připojení, kolík, kontakty: 6, průřez kabelu: 0,14...4 mm², jmenovitý proud: 16 A.

Tento text byl přeložen strojově.

Popis

Modul Han Shielded Power, Power modul, s stínicí plech, krimpovací připojení, kolík, kontakty: 6, průřez kabelu: 0,14...4 mm², jmenovitý proud: 16 A.
