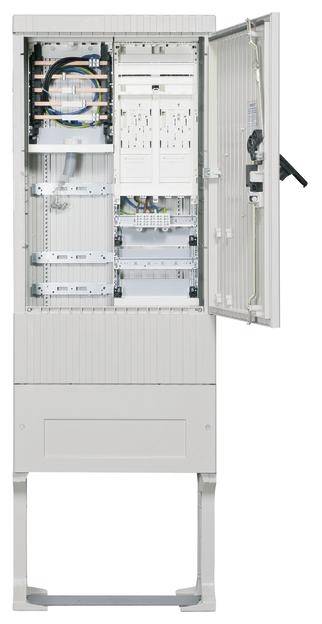

Hager ZAS175BE25 Sloupek pro elektroměru Hager ZAS175BE25 univerzální 2ZP 5 vodič eHZ Venkovní rozvodnice s elektroměrem

Sloupek pro připojení čítače 175, univerzální z, 2 místa počítadla, eHZ, 5-pólový, na základně. Sloupek pro připojení elektroměru, stupeň krytí IP 44, základní sloupek vč. Zahrabla, polyester vyztužený skelnými vlákny FS 833.5 podle DIN EN 14598. Připojovací sloupek elektroměru splňuje požadavky DIN VDE 0603-1 (VDE 0603-1):2017-06 ve spojení s DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06. Dále je zařízení založeno na platných směrnicích použití VDE-AR-N 4100:2019-04 včetně příslušné opravy VDE-AR-N 4100 ber 1:2019. Další konstrukční části rozšiřují základní sloupek k připojení elektroměru. Profilované pouzdro v žebrovaném provedení. Dveře s úhlem otevření 180 ° při otevřené stání a 90 ° při zapuštěném krytu. Pravice dveří je vynitelná. Zavírání s otočnou pákou a 3bodovým Basilejským uzávěrem s 1 nebo 2 profilovými válci. Vestavěný válec dole se stejnou sérií. Druhý cylindrická vložka (např. z zámkového systému NB) může být namontován nahoře po odejmutí čtyřhranného uzávěru. Pokud není namontován žádný druhý profilový poloválec, musí být druhý horní otvor opatřen zaslepovacím uzávěrem. Větrání se provádí přes laboratorní ventilační kanály s vyobrazením, zabraňuje vniknutí cizích těles a je bezpečné pro stochrnutí. Elektronové připojovací sloupky jsou zkonstruovány podle technické směrnice: Připojovací skříně ve venkovním prostředí / připojení pevných a ovládacích skříní a sacích sloupků k nízkonapěťové síti provozovatele distribuční soustavy. Montáž se skládá z ochranných izolovaných elektroměrů dle DIN 43870 (funkční plochy) pro čítač. Místa počítadla jsou předem určena pro kryt IP54. Základní podstavec a sloupek pro připojení čítače tvoří jednotku. Doporučuje se použít podlahový rošt. Aby se vyhnala tání, musí být podstavec naplněna uvnitř až do výšky lišty pro upevnění kabelů pomocí plniva patice.

Tento text byl přeložen strojově.
