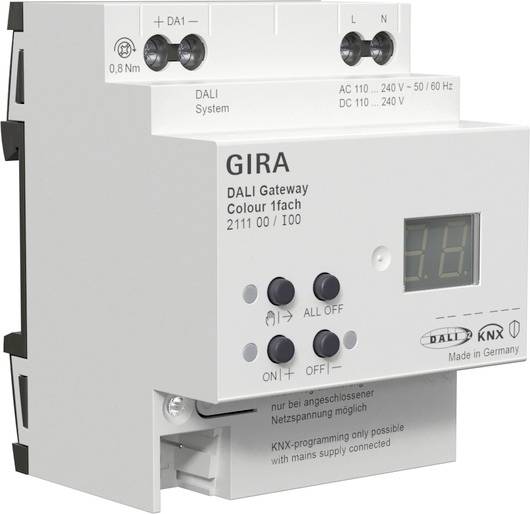

GIRA přenosová brána 211100 1 ks

DALI Gateway Colour 1násobný pro KNX funkce: Obecně - v závislosti na konfiguraci zařízení buď jeden systém dali (varianta zařízení 1násobný), nebo dva samostatné systémy DALI (verze zařízení 2násobný). Kompatibilní se standardem dali a dali-2. Ovládání svítidel pomocí ovladačů dali v systému KNX. Spínání a stmívání maximálně 64 svítidel s provozním zařízením dali (např. EVG) pro každý systém dali. Až 6 různých typů adresování umožňuje skupinové a individuální ovládání světel dali pomocí KNX Telegrame. Pro dali systému je k dispozici celkem 64 kanálů pro přístroje dali. Ty mohou být použity buď pro max. 64 na jedno nabití DALI provozních zařízení, nebo pro libovolnou kombinaci adresovaných skupin (max. 32) a jednotlivých nabíječek dali. Podpora ovládání provozních zařízení dali typu zařízení „Tunable White“ (dali Device typ 8 - TW). Ovládání teploty barev pomocí relativního nebo absolutních stmívání a navíc pomocí scén a efektů. Regulátor barevné teploty je do značné míry nezávislý na řízení jasu použité žárovky. Provedení funkce Dim to warm volitelně statický (pomocí parametrů ETS) nebo dynamický (pomocí komunikačního projektu KNX). Možnost realizovat denní barevnou teplotu pro dosažení biologicky účinného osvětlení (HCL: Human Centric Lighting). K tomu je k dispozici až 4 volně konfigurovatelná matrice HCL z hlediska jasu a teploty barev, denní čas a množství času v závislosti na čase, aktivovatelná a přepínatelná. Ovládání barvy světla při použití provozních zařízení dali typu zařízení „Colour Control“ (dali Device Type 8 - RGBW Colour Control). GATEWAY umožňuje flexibilní ovládání barev v „RGB“, „RGBW“ nebo „HSV“. V RGB barevných místnostech je barva regulována relativním nebo absolutním stmívacím mípáním prostřednictvím kombinovaných nebo oddělených komunikačních projektů podle specifikace KNX. V barvě „HSV“ jsou vždy k dispozici oddělené objekty pro absolutní ovládání barvy světla díky barevnému úhlu (H), sytosti (s) a svítivosti (v). Realizuje realizaci různých barevných odstínů podle denní doby a podle času (CTM: Režim Colour Transition Mode). K dispozici jsou až 4 volně konfigurovatelné CTM matice. Každá matrice umožňuje nastavení individuálních barevných hodnot, s možností nastavení jasu nebo bez něj. Matice lze při provozu brány individuálně aktivovat a přepínat. U barevného řízení: Provádějí automatické barevné okruhy a změny jasu. Průběh barvy se používá pro automatické řízení celkového počtu barev světel dali. Tato funkce využívá cyklické nastavení úhlu barev v barevném obvodu. Tím se vytvářejí kontinuální barevné průběhy, které lze pro dobu brány libovolně nastartovat a zastavit. Stejně tak funguje automatický průchod jasu. Tato funkce cyklicky nastavuje jas v celém rozsahu jasu a vytváří tak individuální světelné scény. Volitelné centrální ovládání všech připojených dali komponent (Broadcast). Tím odpadá zprovoznění dali, čímž se dají osvětlovací zařízení s nízkým funkčním požadavkem rychle a bez komplikací (zjednodušená konfigurace bez uvedení do provozu dali). Ruční ovládání skupin a jednotlivých zařízení nezávisle na sběrnici (i na stavbách s Broadcast ovládáním) odděleně pro dali systémy. Ovládání spínacího stavu a jasu. Zpětná vazba od chybného statusu dali, dali by a dali by zprávu o zkratu a výpadku napájecího napětí. Až 6 centralizovaných spínacích a stmívacích funkcí. Globální stav spínání a možnost vypnutí připojených EVG v režimu stand-by. Hlášení o stavu sepnutí je možné. Zapojení skupin a jednotlivých přístrojů až do 16 světelných scén pro systém dali možnost ovládání jasu, teploty barev nebo barvy. Provádění dali do provozu a testování dali je doplněno integrovanou aplikací App Device Configuration, která doplňuje standard parametru. Podpora senzorů dali-2 (dali-2 Input Device). Podporované senzory dali: Tlačítkové rozhraní, otočný regulátor DALI, posuvné spínače DALI, DALI pohybové čidlo, DALI senzor jasu). Příkazy ze senzorů dali jsou zobrazeny na KNX (spínání, stmívání...). Ovládání vysílání přes komunikační objekty KNX navíc umožňuje ovládání skupin i jednotlivých řídicích systémů dali. Skupinové a přístrojové funkce - každá skupina a každý jednotlivý přístroj mají bez omezení všechny funkce. Všechny funkce orientované na kanály lze parametrizovat samostatně pro každou skupinu nebo samostatné zařízení. Tím je umožněno nezávislé a multifunkční ovládání provozních zařízení dali. Aktivní stavová hlášení o stavu sepnutí, hodnota jasu, barevná teplota a barva. Lze nastavit mezní hodnoty jasu a teploty barvy (minimální, maximální). Tlumí se a tlumí se charakteristiky. Šetrné zapnutí a vypnutí svítilny (měkké ZAPNUTO, měkké ZHASNUTÍ). Funkce blokování nebo alternativně nucené nastavení. Při funkci blokování je možné bliká skupiny světel a jednotlivých zařízení. Časové funkce (zpoždění zapnutí/vypnutí, funkce schodišťového osvětlení - také s funkcí předběžného varování). Počítadlo provozních hodin. Nastavitelná úroveň dali Power-ON (pomocí parametrů „chování autobusu/obnovení napětí“) a dali System-Failure-Level (pomocí parametrů „při výpadku BUS/síťového napětí“). Reakce při výpadku BUS / síťového napětí a při návratu a po programovacím procesu ETS lze nastavit (pro řízení jasu). Pevně přednastavení teploty a barvy. Aplikace ETS App Configuration (DCA) - pohodlné zprovoznění bez externích softwarových komponentů. Identifikace, adresování a přiřazování provozních zařízení dali je v prostředí DALI pro uvedení do provozu společnosti DCA zvlášť pro oba systémy dali. Rychlá identifikace provozních zařízení dali pomocí řízení klávesnice a funkce automatického blikání. Offline konfigurace dali: Rozsáhlé možnosti konfigurace i bez nutnosti připojení k dali. Přiřazení dříve identifikovaných dali EVG skupinám nebo jednotlivým zařízením je možné i bez stávajícího programovacího spojení s přístrojem nebo pro instalaci dali. Zadávání veřejných zakázek na krátké adresy lze individuálně ovlivnit. Díky tomu lze jednoznačně označit provozní přístroje dali a doplněno názvy skupin a přístrojů. Volitelná deaktivace přizpůsobení jasu při hledání přístroje dali (např. ve stávajících zařízeních). Kontrola typů zařízení dali při přiřazení provozních zařízení dali do projektovaných skupin nebo jednotlivých zařízení. Tím se zabrání kompatibilitě funkce po uvedení do provozu. Režim kompatibility pro podporu provozních zařízení, která nejsou v souladu s dali. Částečné uvedení do provozu dali: Při použití této funkce zůstanou nalezená zařízení při hledání zařízení dali k dispozici, i když zařízení Gateway neodpovědělo. Funkce testování všech investovaných skupin dali nebo jednotlivých provozních zařízení dali: Centrální ZAPNUTÍ/VYPNUTÍ (Broadcast), test zařízení (ZAPNUTO/VYPNUTO, hodnota jasu a teploty barev nebo zadání barev, atus pro zařízení), test skupin (ZAPNUTO/VYPNUTO, hodnota jasu a barevná teplota) a testování scén. Export a import šablon pro konfiguraci ve formátu XML. Funkce dokumentace pro vytvoření zprávy o konfiguraci ve formátu PDF (přehled skupinového přiřazení nebo celá konfigurace zařízení). Kompatibilní s pokyny KNX Data Secure. Aktualizace firmwaru jsou možná gira ETS App (přídavný software). Dali Gateway Colour 1násobný nebo 2násobný jsou podle IEC 62386-103 ED. 2 certifikace. Úplné funkčnosti zařízení dali lze zajistit pouze při výhradním použití zařízení dali-2. Návrh a uvedení zařízení do provozu od verze ETS 5 od verze 5.7.7 nebo ETS 6 od verze 6.1.0 (doporučení). Součástí dodávky je připojovací a odbočovací svorka pro KNX.

Tento text byl přeložen strojově.
