Fluke FLK-FEV350/KIT CH Analyzátor pro E-nabíjecí stanici Typ 1 & Typ 2, 5602609
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Interní spotřeba proudu: Max. 3 W.
- Bezpečnost: Cat Cat II 300 V.
- Stupeň znečištění: 2
- Stupeň krytí: II
- Kategorie produktu
Analyzátor pro E-nabíjecí stanici
- Nabíjecí zástrčka
Typ 1 & Typ 2
- Jmenovité napětí
250 V
IP40
- Barva
žlutá
šedá
- Šířka
123 mm
- V
263 mm
- Hloubka
63 mm
- Hmotnost
900 g
- Jmenovitý proud
10 A
- Max. teplota
+40 °C
- Min. teplota
-10 °C
Ke stažení
List technických údajů
List technických údajů 3161928 Fluke FLK-FEV350/KIT CH Analyzátor pro E-nabíjecí stanici Typ 1 & Typ 2, 5602609
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3161928 Fluke FLK-FEV350/KIT CH Analyzátor pro E-nabíjecí stanici Typ 1 & Typ 2, 5602609
Popis
Analyzátor pro nabíjecí stanice pro elektromobily FEV350 EV je kompletní řešení pro bezpečnostní a výkonnostní zkoušky AC nabíjecích stanic s nabíjecími konektory typu 2 nebo typu 1. Byl vyvinut pro techniky, kteří musí rychle a efektivně provádět a dokumentovat více zkoušek, ale nechtějí mít s sebou více nástrojů. Dostupné měření: Předběžná zkouška PE (ochranný vodič), aby nedocházelo k nebezpečnému napětí, vizuální kontrola, kontrola proudu 30 mA RCD a 6 mA RDC-DD, jmenovité napětí + sled fází, automatický Control Pilot (CP) s analýzou formy signálu, simulace kabelů pomocí Proximity Pilot (PP) a kontrola chyby. Podporovaná měření: Odpor ochranného vodiče, izolační odpor a impedance elektrického obvodu / sítě s kompatibilními multifunkčními testery Fluke Fluke pro certifikaci a kontrolu instalace pomocí bezdrátového spojení Bluetooth. Schémata obvodů a informační monitory pro bezproblémovou integraci softwaru TruTest pro vytvoření protokolu. Řešení zahrnuje modul pro testování softwaru pro nabíjecí stanice pro dokumentaci a podávání zpráv. Analyzátor Fluke FEV350 nabízí přednastavené zkušební plány a ukazuje, zda bylo testování úspěšné pro zjednodušení analýz a snížení časové zátěže spojené s testováním. Podporovaná měření jsou měření odporu ochranného vodiče, izolačního odporu a impedance obvodu/sítě Fluke s kompatibilními multifunkčními testery pro certifikaci a kontrolu instalace pomocí bezdrátového Bluetooth spojení, schématy obvodů a informačních monitorů pro bezproblémovou integraci softwaru TruTest pro vytvoření protokolu. Sada obsahuje multifunkční tester 1664 FC.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Analyzátor pro nabíjecí stanice u elektrických vozidel typu 1 a 2
- Předběžná zkouška PE ochranného vodiče, aby nedošlo k nebezpečnému napětí.
- Vizuální kontrola
- 30 mA RCD + 6 mA RDC-DD testování aktivace
- Jmenovité napětí + sled fází
- Auto Control Pilot (CP) s analýzou formy signálu
- Simulace kabelů pomocí Proximity Pilot (PP)
- Kontrola závad

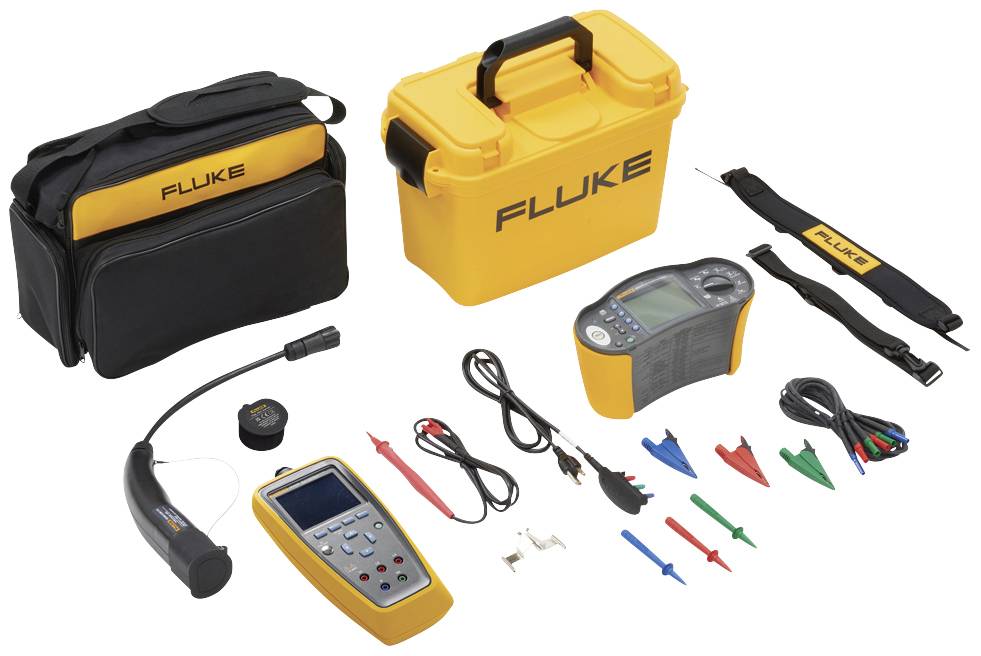

Obsah balení
- FEV350/Basic analyzátor
- FEV300-CON-TY1
- FEV300-CON-TY2
- Adaptér nulového bodu / TY1
- Adaptér nulového bodu / TY2
- Magnetický držák TPAK
- Polstrovaná brašna
- Multifunkční tester 1664 FC
Doplňující informace
- Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
