fischertechnik education 569289 Simulace výroby Agile Production Simulation 24V tréninkový a simulační model

Účinnost, flexibilita a flexibilita jsou nezbytné při vytváření současných i budoucích továren.

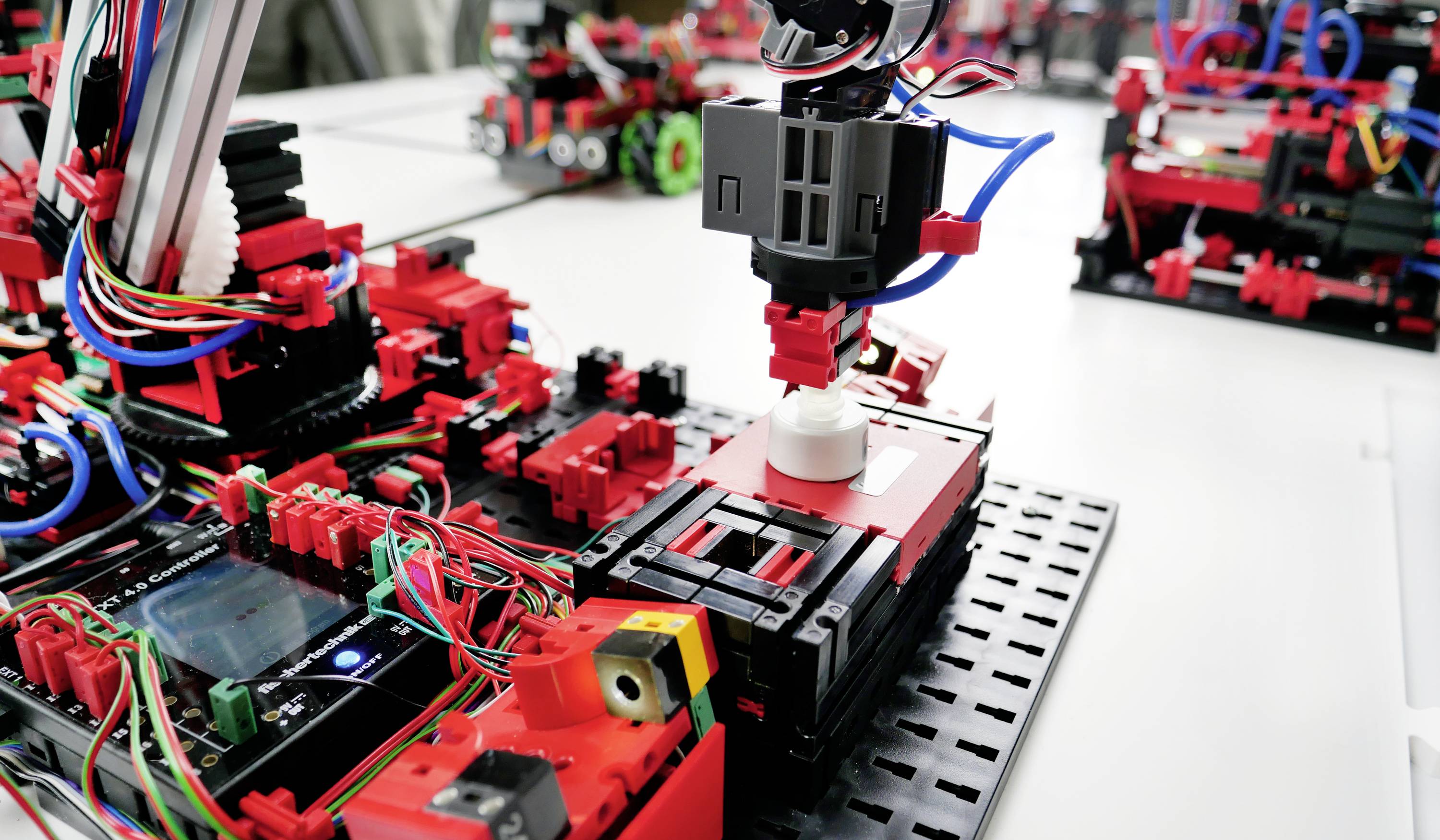

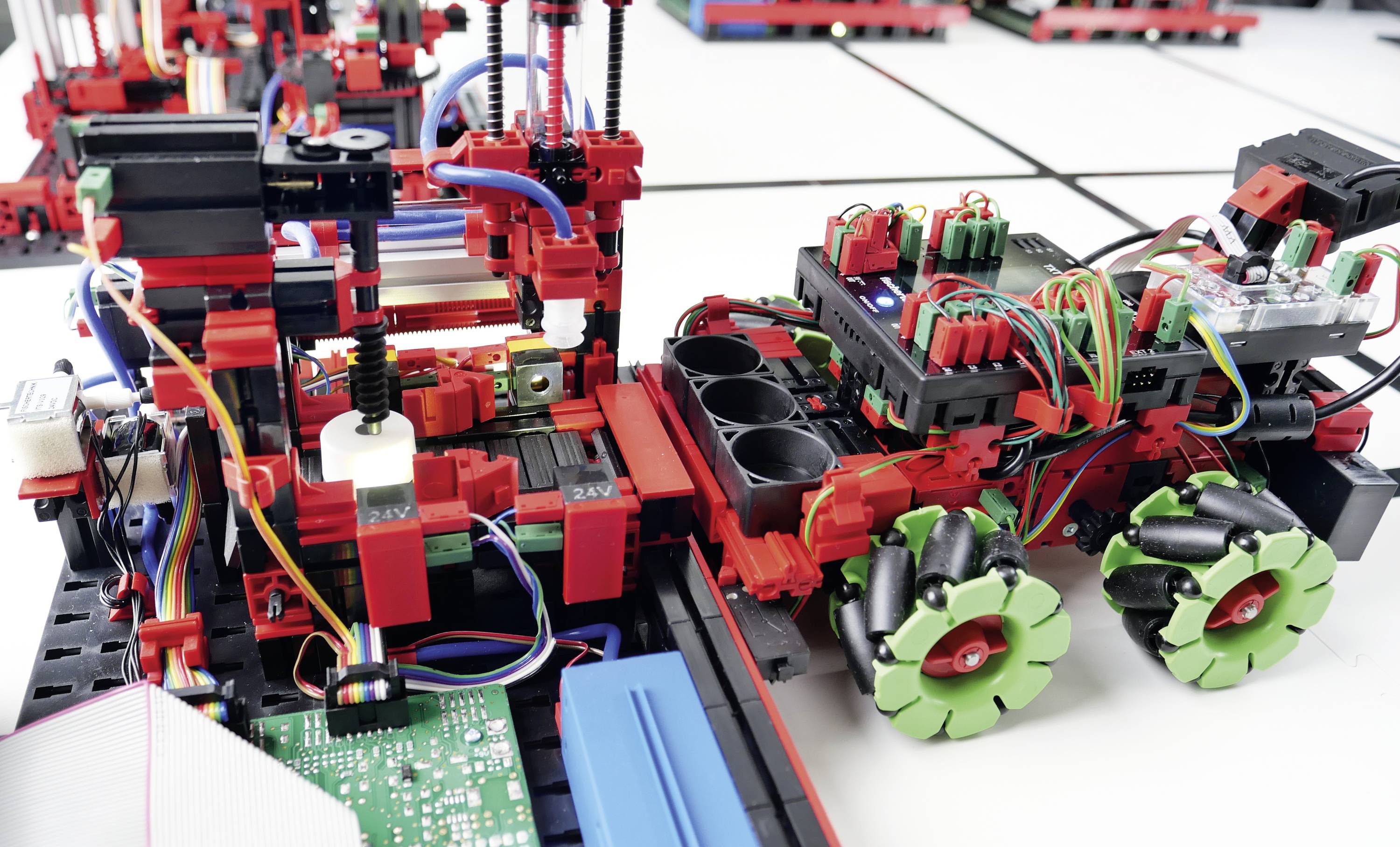

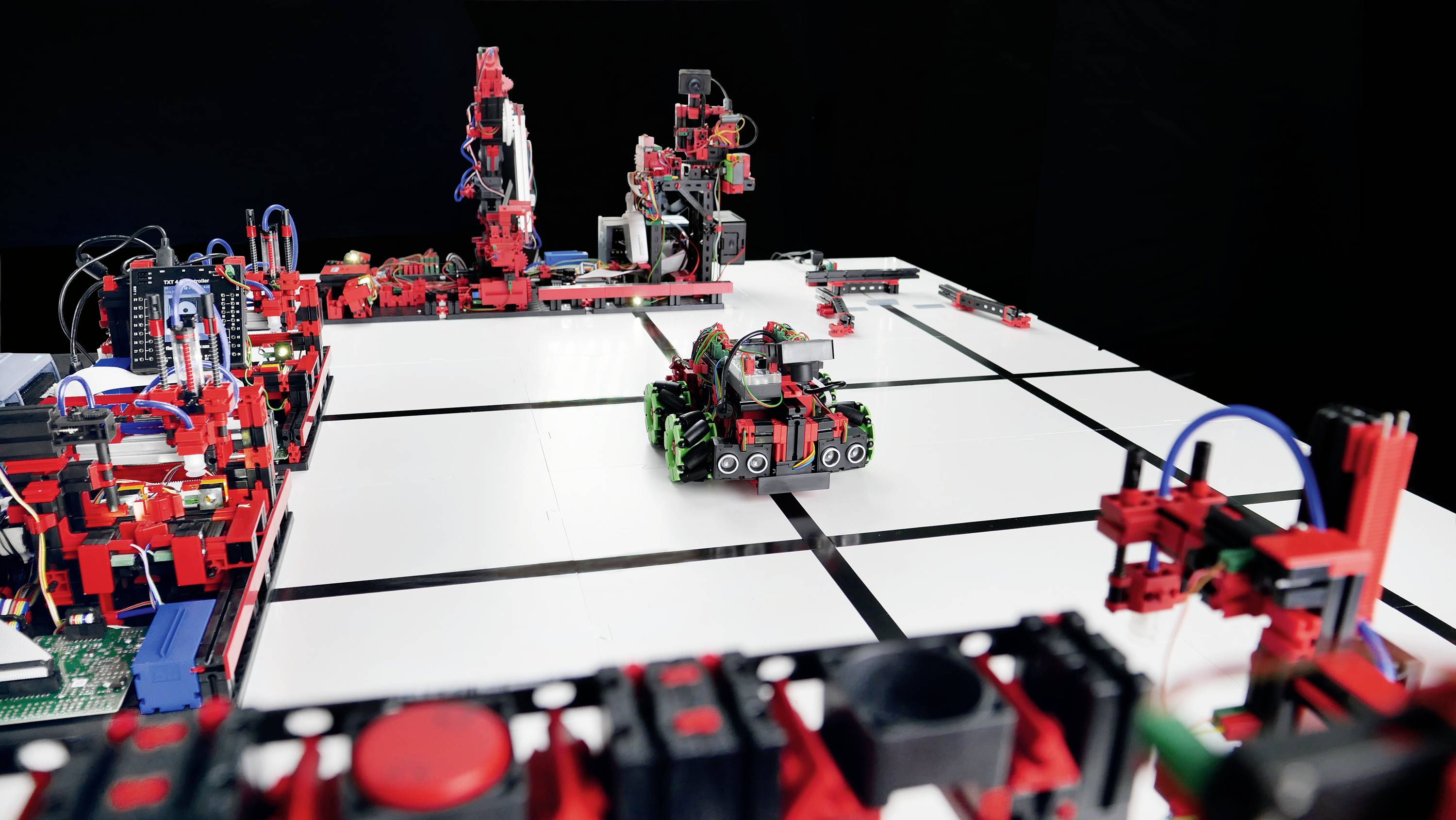

Technologie fischertechnik nyní představuje tréninkový model takové flexibilní a modulární výroby - simulaci výroby Agile. Továrna se skládá z jednotlivých modulů, jako jsou vstupy a výstupy, vysokoregálové ložisko, frézovací stanice, vrtací stanice, zajištění kvality s KI. Transportní systém bez použití nářadí umožňuje flexibilní přepravu obrobků mezi jednotlivými stanicemi a zajišťuje flexibilní výrobní proces, který lze přizpůsobit požadavkům zákazníků. Továrna může být rozšířena o hořící pec, další vrtací nebo frézovací stanice a také o další přepravní systémy bez řidiče.
Každý obrobek obsahuje jeden den NFC, na který se vztahují výrobní údaje (barva obrobku, čas doručení, načasování zadání a vyskladnění, provedené výrobní kroky, provedení kontroly kvality). Různé barevné obrobky (bílé, červené, modré) procházejí různými výrobními procesy a procházejí tak různými stanicemi v továrně a mají různou provozní dobu.

Tovární řízení je řízeno centrálně (Raspberry Pi 4 model B), která je propojena s ovládacími prvky jednotlivých modulů výrobce SPS Siemens S7 1200 ve verzi 24 V. Centrální řízení komunikuje prostřednictvím standardizovaného rozhraní FTS VDA 5050 a řídí dopravní příkazy pro FTS. Pro komunikaci se používá protokol MQTT (Message Queuing telemetrie Transport).

Továrna je také propojena přes Wi-Fi router s fischertechnik Cloud, Ovládací desky jsou navíc k dispozici pro ovládání objednávek, vizualizaci stavu výroby a pro stanovení ukazatelů. Pro simulaci dálkové údržby jsou snímky, které kamera zaznamená v továrně, zobrazeny na palubní desce tak, aby byl vidět stav továrny remote.

Základní desky se fyzicky propojí s různými výrobními moduly pomocí principu drážky a pružiny do souvislé desky umělé země. Na otevřených koncích mohou být přidány další moduly a nakonfigurovány v palubní desce.

Didaktický doprovodný materiál nabízí kromě podrobného zavedení do manipulace s továrním závodem rozsáhlé vzdělávací materiály. Obsah je např. Základy průmyslu 4.0, modulární produkce, inteligentní sítě, organizace lidských technologií, Digital Twin, vyhodnocování dat ze senzorů v reálném čase a mnoho dalšího.
