fischertechnik 567769 Studijní model továrny 4.0, 9V, V2 tréninkový a simulační model

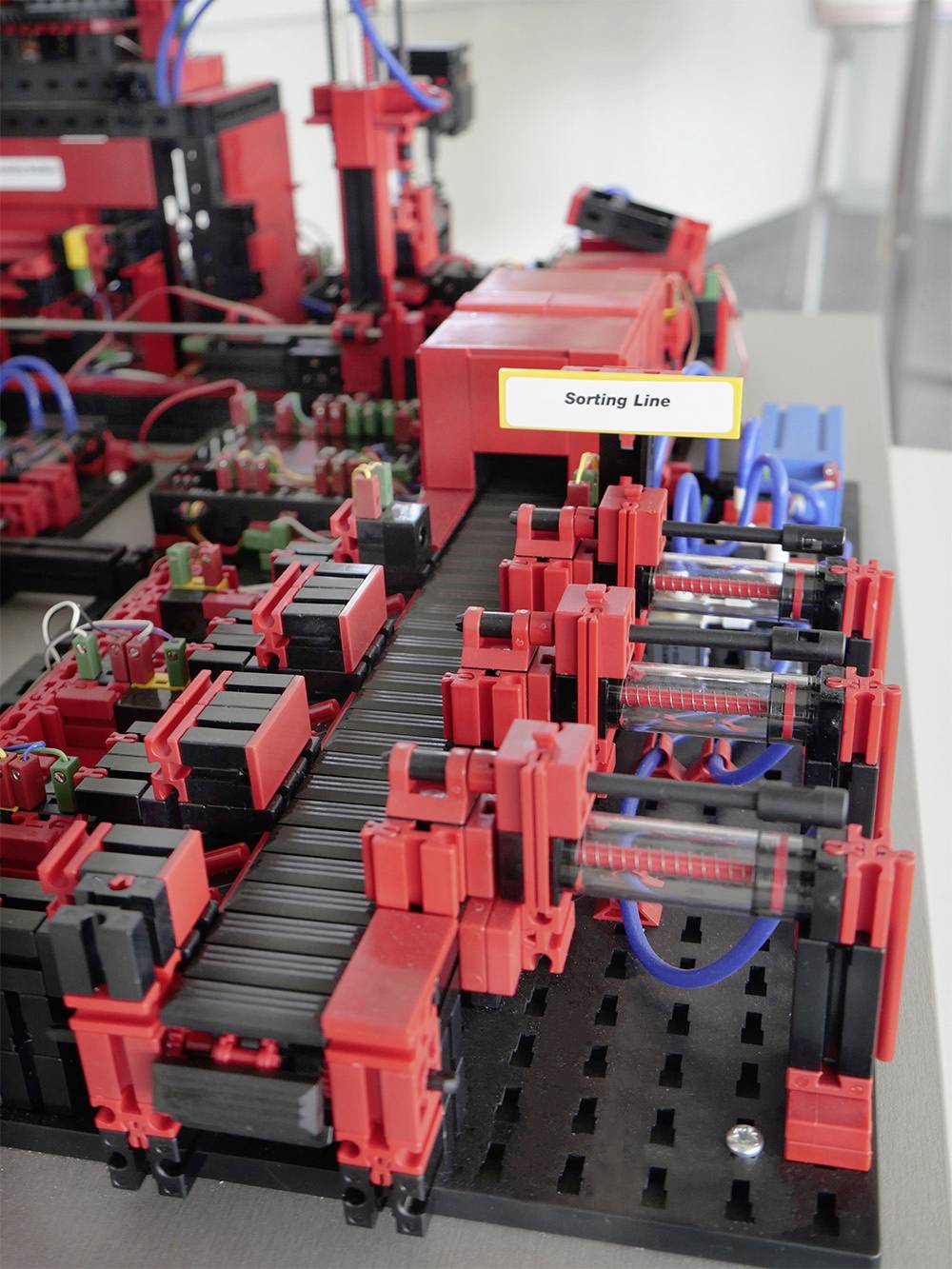

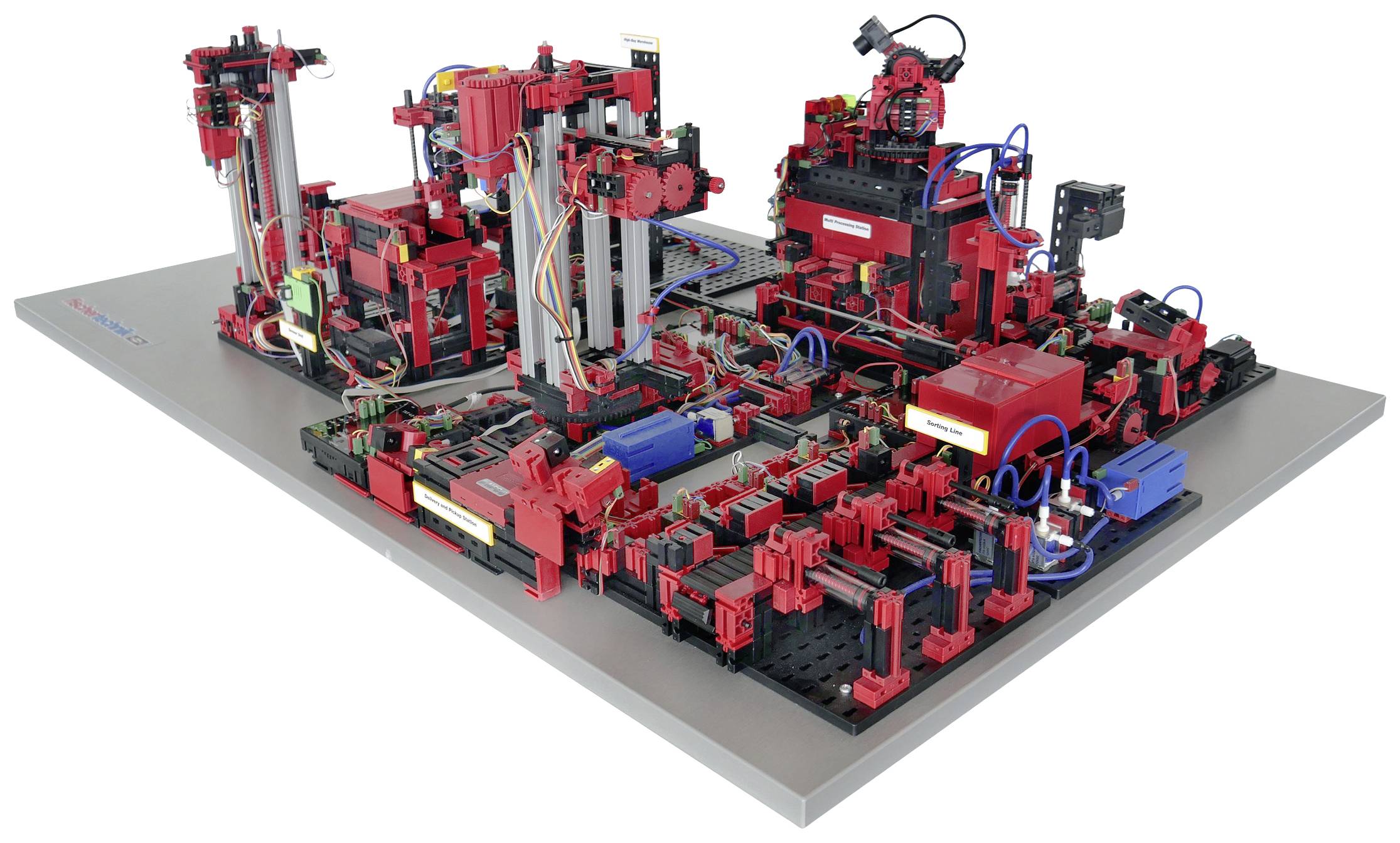

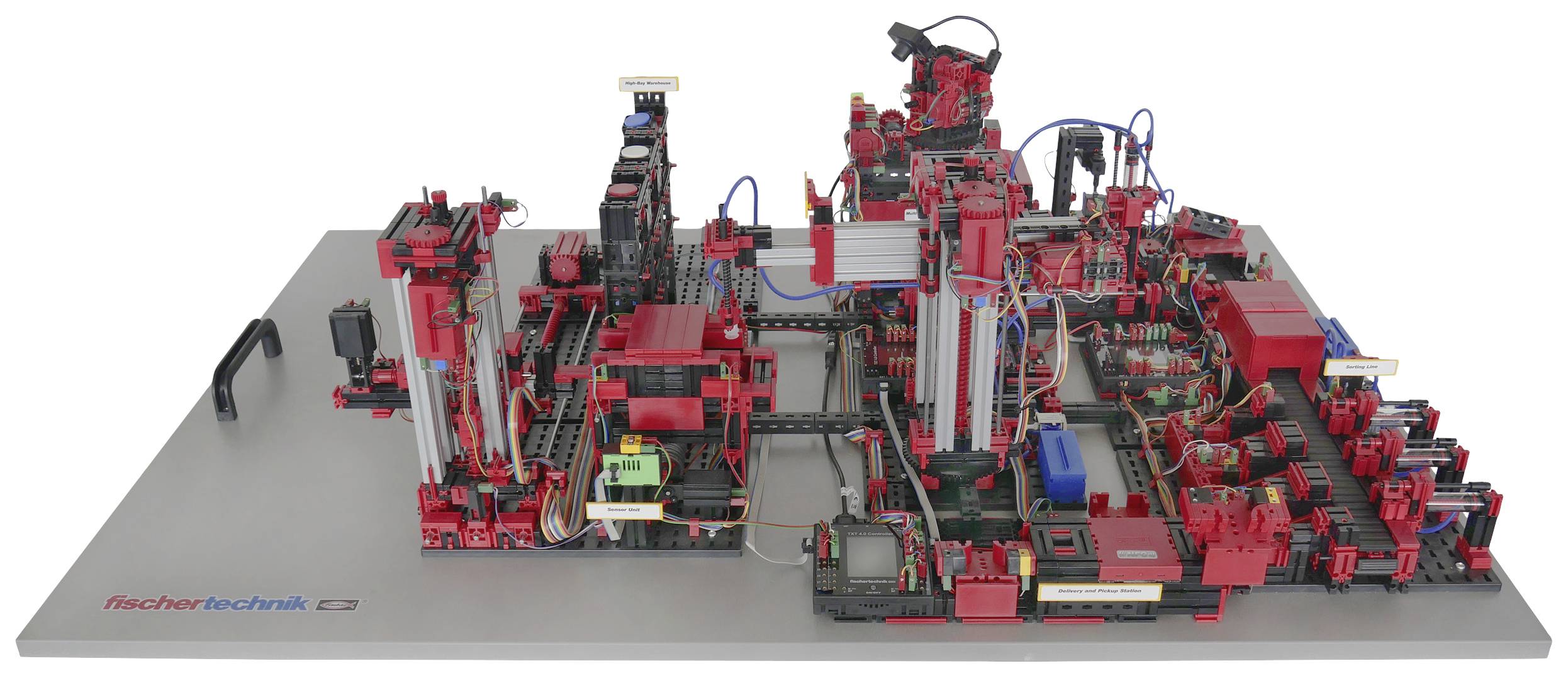

Digitální transformace průmyslové výroby vyžaduje silnější propojení a inteligentnější informace na všech úrovních výroby. V roce 4.0 bude fischertechnik ve vzdělávacím závodě moci tyto digitalizační aktivity v malém měřítku simulovat, naučit se a používat, než se budou v širokých oblastech provádět. Flexibilní, modulární a cenově výhodný a odolný tréninkový a simulační model, který lze velmi užitečně použít.Vzdělávací prostředí fischertechnik slouží k učení a porozumění aplikací v oblasti průmyslu 4.0 na odborné ško Simulace je proces objednávání, výrobní proces a proces dodání v digitalizovaných a propojených fázích procesu.Tovární značkaSkládá se z modulů pro vstupní a výstupní stanici, vakuového sacího drapku, vysokoregálního ložiska, víceoobráběcí stanice s hořákou, ze třídicí dráhy s barevným označením, ze senzoru pro životní prostředí a z otočné kamery. Po objednání na palubní desce procházejí obrobky příslušnými výrobními moduly a aktuální stav je ihned viditelný na palubní desce. Integrovaný snímač prostředí hlásí hodnoty teploty, vlhkosti vzduchu, tlaku vzduchu a kvality vzduchu. Kamera díky vertikálnímu i horizontálnímu náklonu natáčí celé zařízení a je tak použitelná pro dálkové monitorování pomocí webového rozhraní.Jednotlivé obrobky jsou sledovány pomocí technologie NFC (Near Field Communication): Každý obrobek obdrží jedinečné identifikační číslo (ID). To umožňuje dohledání a viditelnost aktuálního stavu obrobků v procesu zpracování.OvládáníVýuková jednotka 4.0 je řízena 9V kontrolérem fischertechnik TXT 4.0, z toho je osazeno 6 kusy. Ty jsou v rámci továrny spojeny podle principu Master-Slave a komunikují prostřednictvím vnitřního sběrnicového systému. Kompletní výkonové údaje kontroléru TXT 4.0 jsou k dispozici u ovladače TXT 4.0.Software je napsán v Robo pro Coding nebo v Pythonu a je připraven ke startu v ovladači. Aktuální verze příslušných programů lze přímo importovat do platformy ROBO pro Coding prostřednictvím technologie fischertechnik GitLab.Programy Robo pro Coding / Python, které jsou součástí dodávky, lze modifikovat a také je možné psát vlastní ROBO pro Coding / Python programy pro továrnu na učení.Dále je s Node-RED na kontroléru TXT 4.0 k dispozici lokální palubní deska, která může továrnu alternativně ovládat pomocí cloudové technologie fischertechnik. Tuto implementaci lze rovněž upravit. Komunikace mezi Node-RED a programem probíhá pomocí MQTT. MQTT (Message Queuing telemetrie Transport) je otevřený protokol zpráv, který umožňuje přenos dat ve formě zpráv mezi zařízeními.Cloudová technika fischertechnikProstřednictvím TXT 4.0 kontroléru, nastaveného jako Master, se přes Wi-Fi vytvoří spojení k cloudové technologii fischertechnik. Doporučuje se použít prohlížeč Chrome nebo Firefox. Cloud lze využívat pomocí osobního přístupu, který je jednorázově vytvořen (www.fischertechnik-cloud.com). Servery cloud computingu se nacházejí v Německu a zajišťují, aby ukládání dat podlévalo přísným evropským požadavkům. Osobní údaje jsou chráněny v účtu s přístupem ke hesla, který používá velmi bezpečný průmyslový standard „OAuth2“. Všechna odeslaná data do cloudového úložiště jsou šifrována certifikáty (https standard, zelený zámek v webovém prohlížeči).Ovládací panelS pomocí mobilního zařízení, jako je tablet, smartphone nebo notebook či PC, můžete tuto desku obsluhovat a ovládat. Umožňuje zobrazení ze tří různých perspektiv:- Pohled zákazníka- Pohled dodavateleVýrobní světloV pohledu zákazníka je na něm zobrazen Webshop povrch s pořadalem, na kterém je možné objednat předmět a sledovat aktuální stav objednávky v varném kooru. Tento průběh je zobrazen na povrchu zákazníka, aby byl informován o stavu objednávkyV případě dodání zboží je operace objednávky zboží prezentována a vizualizována.Ve výrobním odvětví lze zjistit stav výroby, výrobní proces, stav zásob, čtečku NFC a RFID a také hodnoty senzorů.Kromě toho lze také ovládat kameru, která dohlíží na výrobní linku. Všechny tyto funkce jsou ovládány v jednom okně a přepnuty pomocí menu.V továrním stavu je stav příslušného modulu vizualizován semaforovým znázorněním. Dojde-li k poruše ve výrobě, musí být tato skutečnost po odstranění příčiny potvrzena tlačítkem a výroba bude pokračovat. Výrobní proces je vizuálně zjednodušen a jednotlivé výrobní kroky jsou znázorněny spojenými uzly. Aktivní uzel (= výrobní modul) se rozsvítí zeleně nebo červeně, pokud je daný krok procesu v reálném čase zpracován nebo došlo k chybě a čekal na nápravu.Výrobní náhled zásob vizualizuje stávající zásoby obrobků včetně minimální a maximální zásoby. Je uložen postup pro objednávkový bod. Tento pohled na výrobu slouží pouze vizualizaci. Pohled na výrobu čteček NFC a RFID ukazuje data o obrobku a lze jej použít k manuálnímu čtení nebo vymazávání obrobků. Nezpracované údaje z NFC Tags lze pomocí standardní NFC aplikace přečíst z mobilních zařízení pomocí NFC čtečky. Každý dílec má vlastní, nezaměnitelný ID a tvoří tyto údaje: Stav, barva a časové razítko dodání až odeslání. Kamera je řízena také z pohledu výroby a také jsou zde k dispozici vytížené hodnoty snímače životního prostředí.
