Fischer 567780 FSU-P M10x100/20 Šroubová kotva 150 mm 10 ks

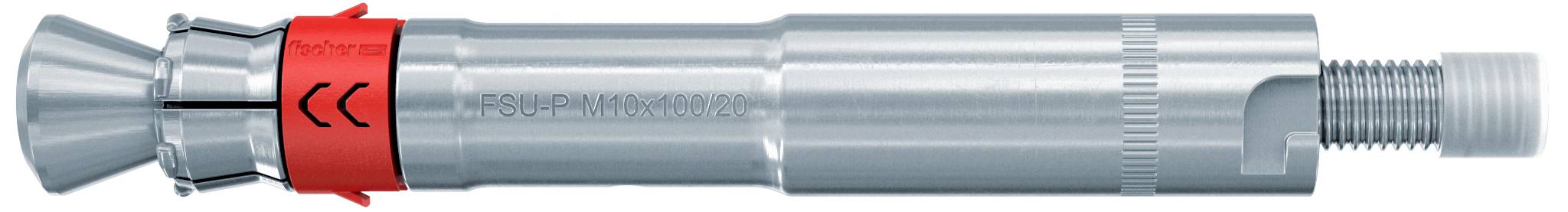

Kovový válcový rozepínací kotva s červeným bezpečnostním páskem, závitovaným koncem a šestihrannou hlavicí vlevo; zobrazeno vodorovně na bílém pozadí.

Kulatý stříbrný předmět s vytištěným QR kódem uprostřed.

Vnitřní pohled na průmyslový objekt s jeřábovou dráhou na stropě, ocelovými nosníky na betonové stěně a prázdnou nádrží.

Potrubní systém ve vertikální šachtě s různobarevnými a různomateriálovými trubkami, který zobrazuje jejich uspořádání a ukotvení.

Červená ocelová nosníková konstrukce pohledem shora na betonovém podkladu. Šest viditelných šroubů spojuje dva nosníky.

Červené schodiště v moderní budově, obklopené kovovými zábradlími. Pozadí s neutrálními a zelenými akcenty.

Technický výkres prvku šroubového spojení v součásti s rozměry d0, df, tfix, l a velikostí klíče SW.

Vrtací proces ve zdi pomocí vrtáku, označeného jako 'FSU-SD'. Vrták je zasazen do betonu nebo zdiva.

Diagram znázorňuje šipku, která ilustruje cestu proudění skrze nasycený terén, obklopený betonovou hranicí.

Konstrukční díl je zabudován do zdi. Červený šipka ukazuje směr upevnění. Symbol varuje před nesprávným použitím.

Technický výkres montážního návodu s šipkou směřující doleva a nápisem 'FSU-ST'.

Diagram znázorňuje instalaci hmoždinky ve zdi. Částečný pohled na hmoždinku a nástroj pro utažení.

Nákres hmoždinky zasazené do zdi s výstražnými symboly upozorňujícími na správnou hloubku instalace a nezbytnou vzdálenost od stěny.

Technický výkres: Čep je zasazen do zdi, s maticí pro utažení a šroubem pro zajištění.

Technický výkres kovového kotevního prvku instalovaného v betonové stěně. Kotevní prvek je zajištěn maticí a podložkou.

1/15

Doručení: Pá 24. 7.

20 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (9 533,06 Kč / kus)

9 533,06 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Jmenovitý průměr vrtáku 20 mm
Průměr vrtaného otvoru v nástavbním dílu: 21 mm
Max. Tloušťka příslušenství: 20 mm
Závit: M10
Velikost klíče: 17 mm

(Ø): 20 mm

Kategorie produktu: Šroubová kotva

Materiál: ocel

Délka: 150 mm

Průměr šroubu: 10 mm

Rozm.: (Ø x d) 20 mm x 150 mm

Vhodné pro: beton

Obsah: 10 ks

Vlastnosti materiálu: galvanizováno zinkem

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3026190 Fischer 567780 FSU-P M10x100/20 Šroubová kotva 150 mm 10 ks

Popis

fischer kotva se zadním řezáním FSP-P je samořezná kotva zadního řezného tvaru z galvanicky pozinkované oceli pro aplikace, které vyžadují nejvyšší zatížení a zabezpečení (např. těžký ocelový systém, jaderné elektrárny, ropný a plynárenský průmysl). Zadní kotva pro silné silné konstrukce, těžký potrubí a průmyslové stroje se hodí k ukotvení v nezarovnávacím betonu................“ zadní řezná kotva pro montáž ocelových konstrukcí, těžkých trubek a průmyslových strojů................“; ideal. FSP-P se instaluje do prostrčovacího nástroje FSU-ST do vyvrtaného otvoru se sadou vrtáků FSP-SD. Kotva se rozřeže i zadní část a vytváří tak tvarové spojení. To zajišťuje maximální bezpečnost i u velkých šířek trhlin v seismických oblastech. Demontážní nástroj FSU-DT umožňuje kotvu rychle a bez zbytků vyjmout.
