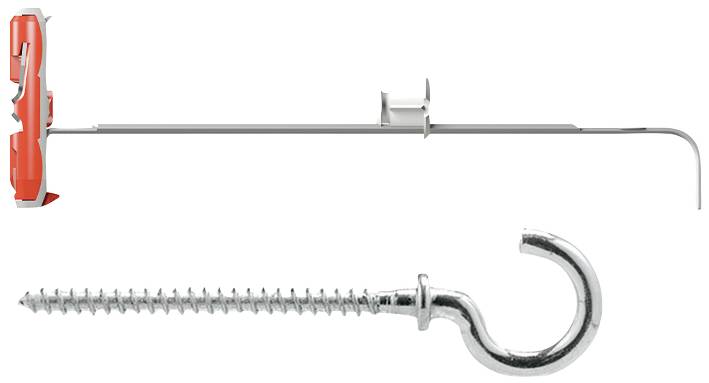

Červený hmoždinka s dlouhým šroubem a hákem. Hmoždinka je zobrazena vlevo, šroub je pod ní. Slouží k upevnění na zeď.

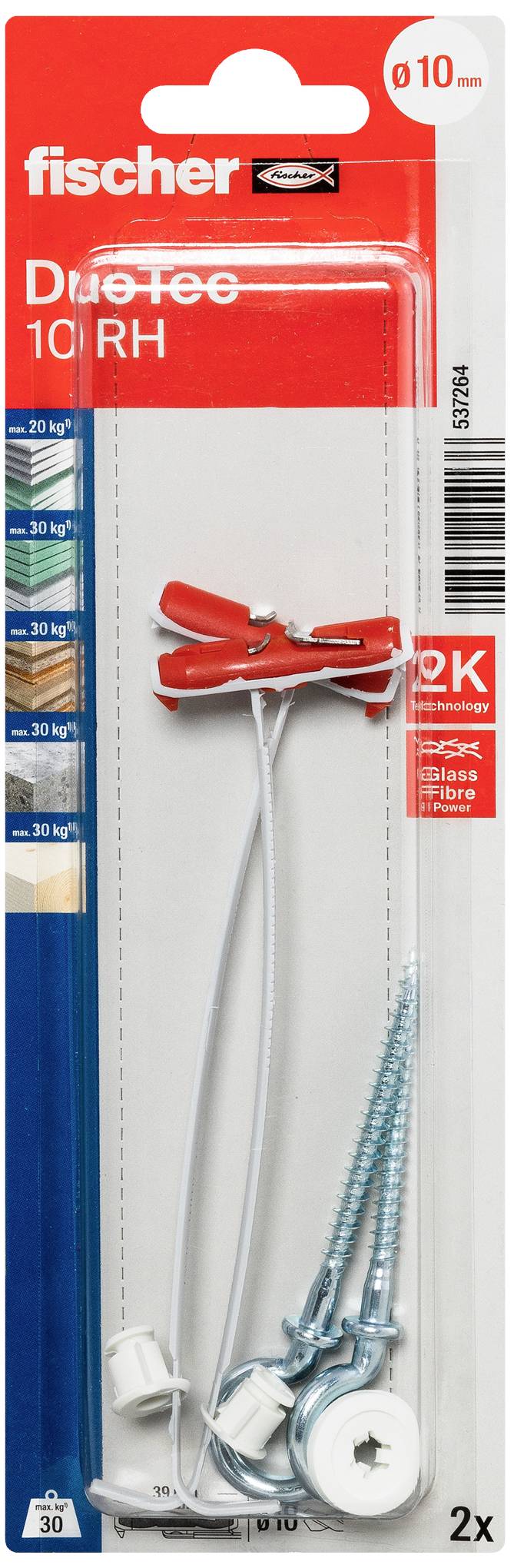

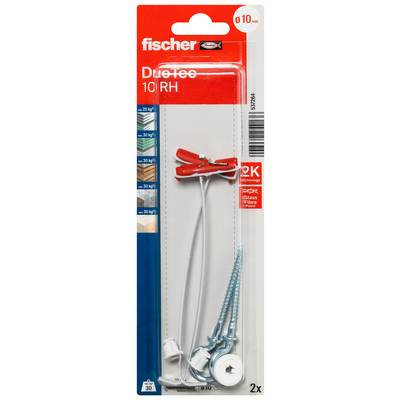

Balení hmoždinky Fischer DuoTec 10 RH do dutých prostorů. Obsahuje hmoždinky v červeno-bílém provedení, šrouby a montážní příslušenství. Uvedena smyková pevnost.

Skleněná kuchyňská skříňka ukazuje dvě police s navrstvenými červenými a bílými mísami, šálky a talíři.

Kovový regál s různými stříbrnými kovovými nádobami a sklenicemi. Různé velikosti, některé s červenými a zelenými víčky.

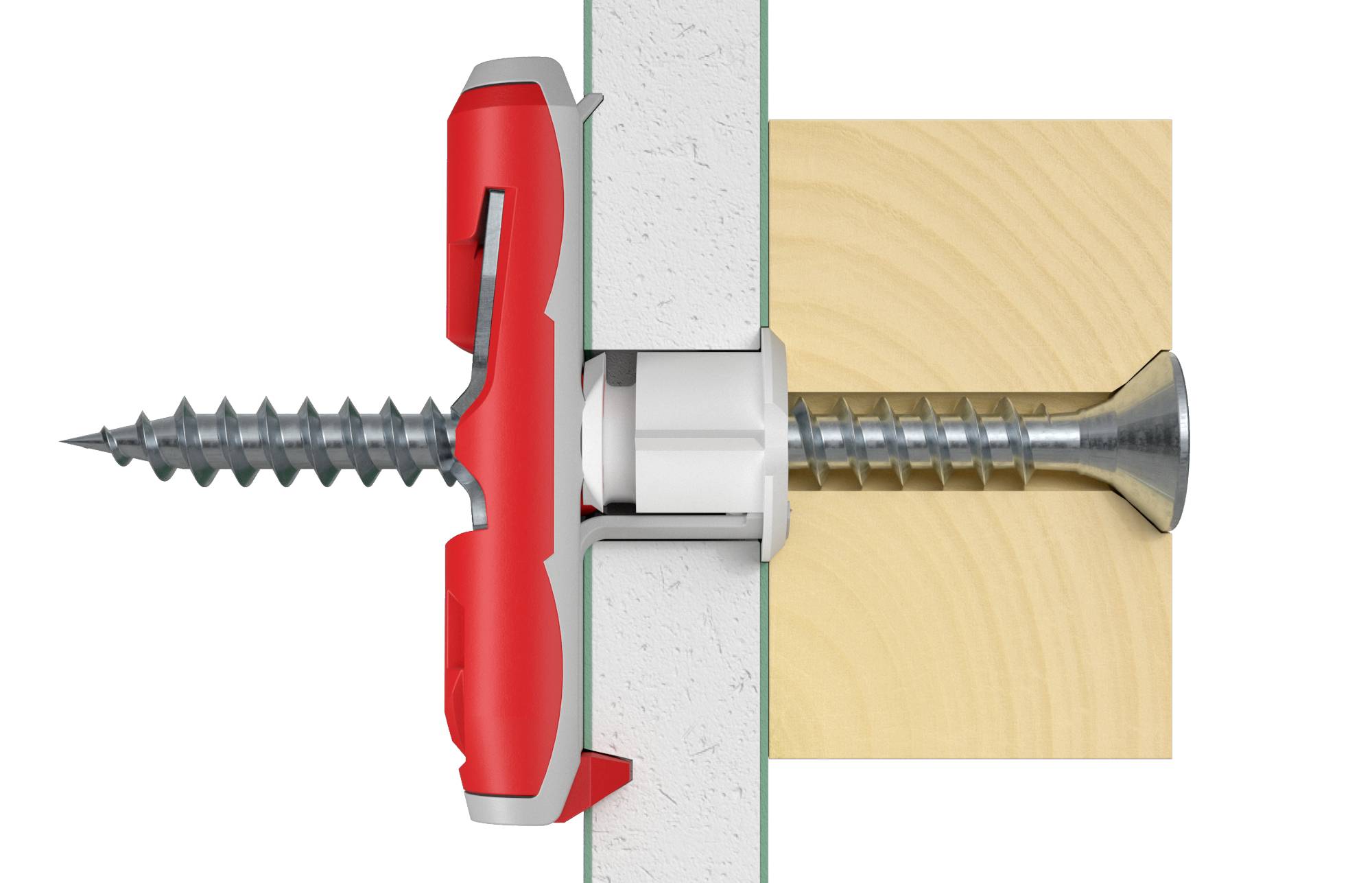

Červitá hmoždinková kotva se šroubem procházející bílou sádrokartonovou stěnou do dřevěné desky.

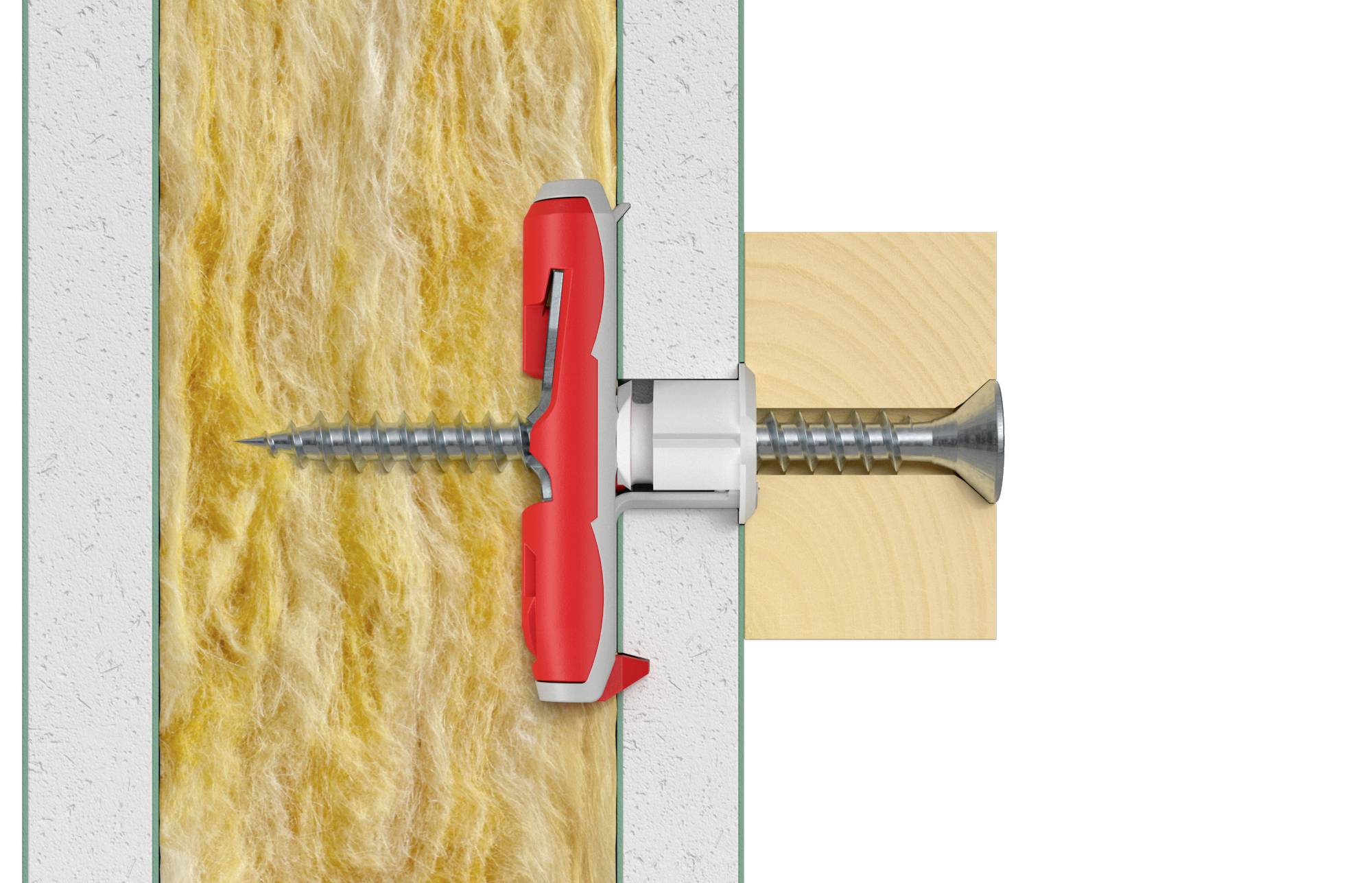

Ilustrace znázorňuje kovovou konstrukci s izolací a šroubem. Šroub drží červenou plastovou hmoždinku na stěně.

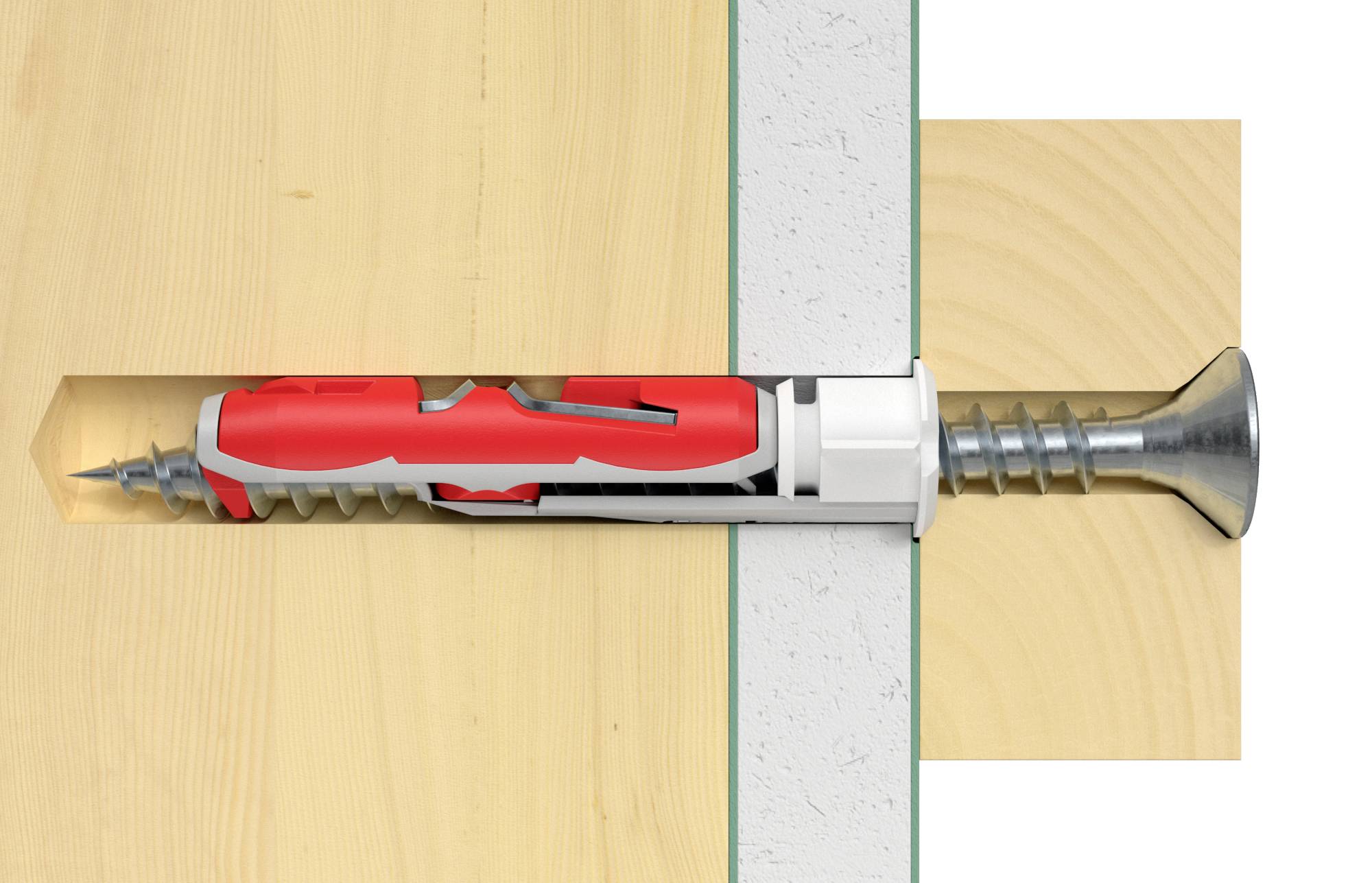

Příčný řez vrutem do dřevotřísky s hmoždinkou, který upevňuje dřevěnou konstrukci k betonové stěně.

Vrták, který vrtá skrz desku. Červený hrot šípu ukazuje směr vrtání.

Diagram mechanického zařízení ve zdi s šipkou vpravo. Znázorňuje směr pohybu nebo mechanismus přístroje.

Diagram kovové tyče procházející stěnou, s červenou šipkou ukazující na tyč ve směru šipky doprava.

Ilustrace hmoždinky, která je šroubována do zdi. Šipka ukazuje směr šroubovacího pohybu.

Boční pohled na stěnu s červeně vyznačeným místem upevnění. Šipka ukazuje směr k upevňovacímu bodu.

Ilustrace upevňovacího systému: Červený prvek je aktivován šrouby pro propojení dvou desek.

Diagram znázorňuje správné upevnění pomocí šroubu procházejícího zdí. Červené zvýraznění poukazuje na správné nasměrování.

Diagram ukazuje správné šroubové upevnění ve dřevě, včetně příčného řezu komponentů a správně umístěného vrtáku s háčkem.

Ilustrace znázorňuje propojení mezi dvěma trubkami, přičemž šipka poukazuje na rotační pohyb.

Příčný řez kotevním šroubem s hákem, zabudovaným do betonové stěny. Kotevní šroub je označen červeně pro zvýraznění jeho polohy.

Diagram znázorňuje příčný řez mechanické kotvy v betonu. Šroub a podložka spolehlivě upevňují součást v betonu.

Vrták proniká zprava do kusu dřeva s kovovým povrchem, šipka ukazuje směr vrtání.

Příčný řez stěnou s kotvením hmoždinky. Červená hmoždinka se rozpíná ve stěně, šroub upevňuje připevněný předmět.

Příčný řez zobrazuje hmoždinku ve dřevěné stěně. Šipka vpravo signalizuje rotaci, která aktivuje hmoždinku.

Diagram ukazuje, jak správně zašroubovat šroub do zdi s hmoždinkou. Červená šipka znázorňuje směr otáčení. Nesprávné a správné polohy jsou zvýrazněny.

Příčný řez hmoždinkou ve dřevěné stěně, který ukazuje ukotvení a upevnění šroubu ve zdi.

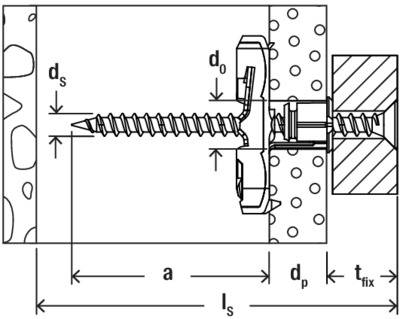

Technický výkres hmoždinky ve zdi. Zobrazuje rozměry pro hloubku zabudování, délku šroubu a průměr.

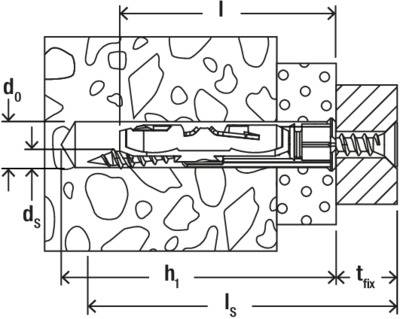

Technický výkres hmoždinky ve zdi. Zobrazuje rozměry jako d₀, dₛ, h₁, lₛ, tₚ. Symbolizuje upevňovací techniku.

1/25

Datasheety: (PDF)

10 Ks

Prodej a doprava:

Počet

Celková cena (505,00 Kč / kus)

Kč

Už jen 10 Set(y) skladem!

Nahlásit právní incident

Hlavní benefity

fischer DuoTec 10 RH s kruhovým hákem

Kombinace dvou komponent z různých materiálů pro vyšší výkon
Límcová objímka zesiluje vyvrtaný otvor a umožňuje mnohem vyšší příčné zatížení.
Zahnutá rukojeť umožňuje před montáží nahmatat překážky.

Technické parametry

Kategorie produktu: sada hmoždinek

Délka: 50 mm

Obsah: 1 sada

Vnější Ø: 10 mm

Ke stažení

List technických údajů

List technických údajů 3066071 Fischer 537264 fischer DuoTec 10 RH K NV sada hmoždinek 50 mm 1 sada

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3066071 Fischer 537264 fischer DuoTec 10 RH K NV sada hmoždinek 50 mm 1 sada

Informace

Informace 3066071 Fischer 537264 fischer DuoTec 10 RH K NV sada hmoždinek 50 mm 1 sada

Popis

Nylonová sklopná hmoždinka fischer DuoTec pro vysoké tahové a příčné zatížení díky 2 komponentům. Malý průměr vyvrtaného otvoru (10 mm) a krátké sklopné rameno umožňují snadnou montáž i v úzkých a izolovaných dutinách. Jednoduchá příprava montáže: díky posuvnému krčku hmoždinka nezapadne do otvoru bez šroubu. Nezařezává se, takže neoslabuje sádrokarton. Sklopné rameno se v dutině samo sklopí a předá hmoždince svoji nosnost. Díky univerzální šroubové vložce z nerezové oceli je možné kombinovat sklopnou hmoždinku se šrouby do dřeva a dřevotřísky nebo s metrickými hákovými a závitovými tyčemi opatřenými pojistnou maticí. U otvorů navrtaných do plných stavebních materiálů funguje sklopná hmoždinka jako rozpínací hmoždinka. Součástí dodávky je kruhový háček, který je optimálně vyladěn na sklopná hmoždinka fischer DuoTec. což zajišťuje skvělé upevnění.
