Name: Fischer 522676 MW AUF A2 Spojovací úhelník
Brand: Fischer
SKU: 3028794
Availability: BackOrder

Kovový L-tvar nosník s kruhovou montážní dírou a prodlouženou štrbinou, zobrazený izolovaně na bílém pozadí.

Příčný řez upevňovacího držáku solárního panelu ukotveného na střešní kolejnici, zobrazující kovový upevňovací prvek a podpůrný profil.

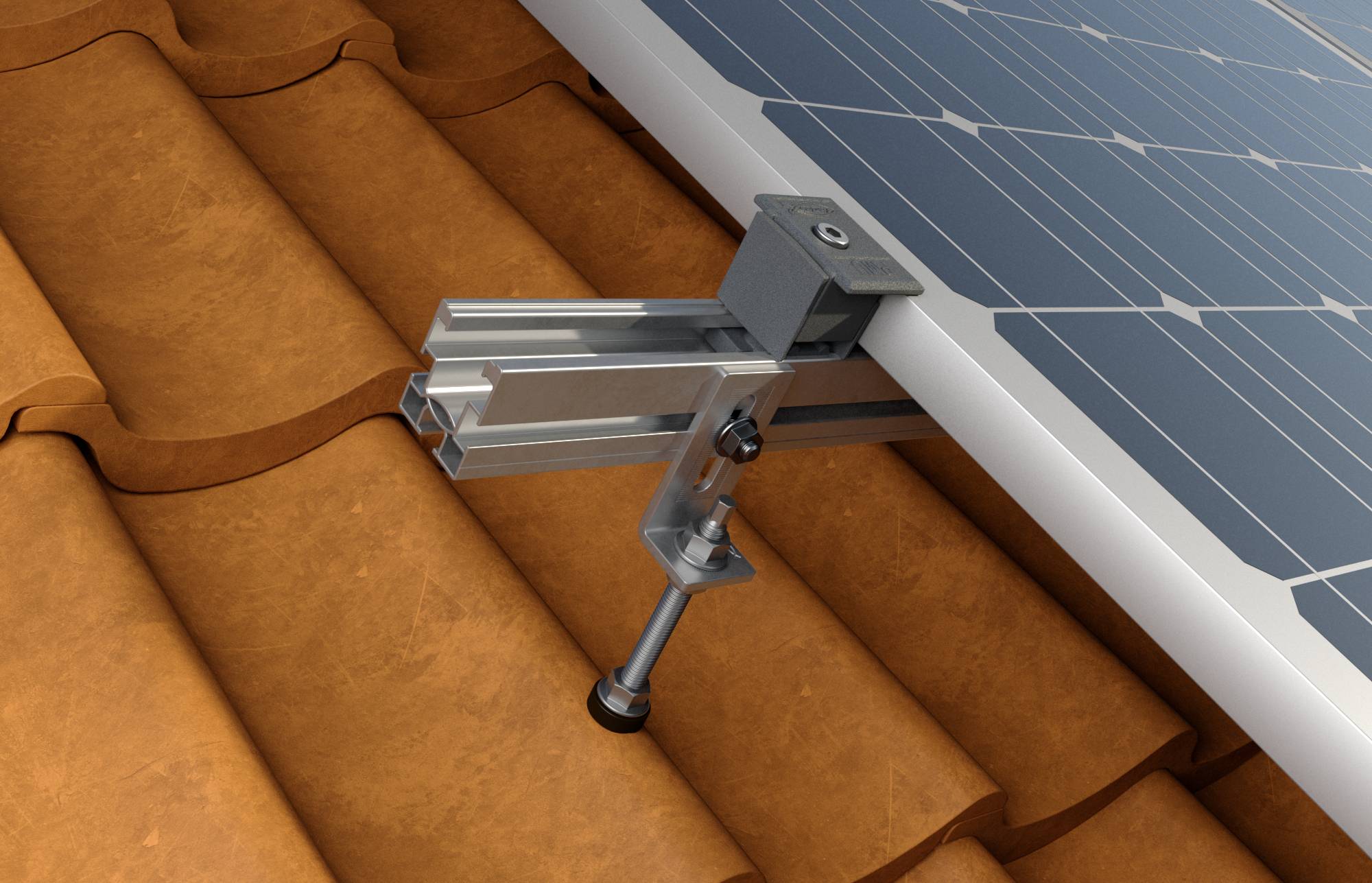

Solární panel namontovaný na střeše s keramickými taškami, zajištěný kovovou svorkou a podpěrnou nožkou, která stabilizuje rám panelu.

1/3

Doručení: St 21. 10.

2 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (1 595,00 Kč / kus)

1 595,00 Kč

Včetně DPH.

Už jen 2 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Držák fischer MW NA A2 nerezovou ocel A2

Držák pro připojení solárních lišt se šroubovými šrouby se závitovým dříkem STSI nebo STSR nebo pro spojení dvou se překrývajících se a křížených solárních lišt o 90°
Podélný otvor na svislém úseku
Verze s krátkým otvorem
A2 ocel
Spojení se šrouby se závitovým dříkem STRS nebo STSI:
Vložte a utáhnete MW spojovací třmen mezi dvěma maticemi šroubu STSR/STSI
Připojte solární lištu pomocí podélného otvoru pomocí šroubu SKS M 8 a přírubové matice mu FM 8 k držáku AM
Pomocí dvou matic šroubu se závitovým dříkem STSR/STSI můžete nastavit polohu propojovacího oblouku MW
Křižovatka dvou solárních lišt:
Spojte MW úhel s dolní solární lištou s T maticí T FCN AL a šroubem SKS M 8
Připojte horní solární lištu pomocí podélného otvoru se šroubem SKS M 8 a přírubové matice mu FM 8 do úhlu
Vhodné pro:
Systémy střešních vlnitých desek
Pro připojení k:
Lišta pro solární osvětlení
Solární lišta Fish
SolarMid lišta

Technické parametry

Rozměry 9 x 23,5 mm
Otvor Ø 12.5 mm
Šířka 4 mm

Kategorie produktu: Spojovací úhelník

Hmotnost: 65 g

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028794 Fischer 522676 MW AUF A2 Spojovací úhelník

Popis

MW NA A2 je úhel z nerezové oceli A2 pro připojení kolíkových šroubů se solárními lištami nebo pro spojení dvou se překrývajících se solárních lišt, křížených o 90°. Podélný otvor ve svislé části umožňuje nastavení výšky solární lišty. Rychlá montáž díky spodnímu otvoru a rychlému nastavení díky bočnímu otvoru. Spoje s kolejnicemi jsou opatřeny protiskluzovými rýhovanými drážkami pro bezpečné upevnění.

Tento text byl přeložen strojově.
