Name: Fischer 511093 PM C 28-34 AL Středová svorka
Brand: Fischer
SKU: 3028781
Availability: BackOrder

3D vykreslení kovové pružinou poháněné svorky nebo na kolejnici připevnitelného upevňovacího prvku, zobrazené v řezu, aby byly viditelné pružina a svíracích čelisti.

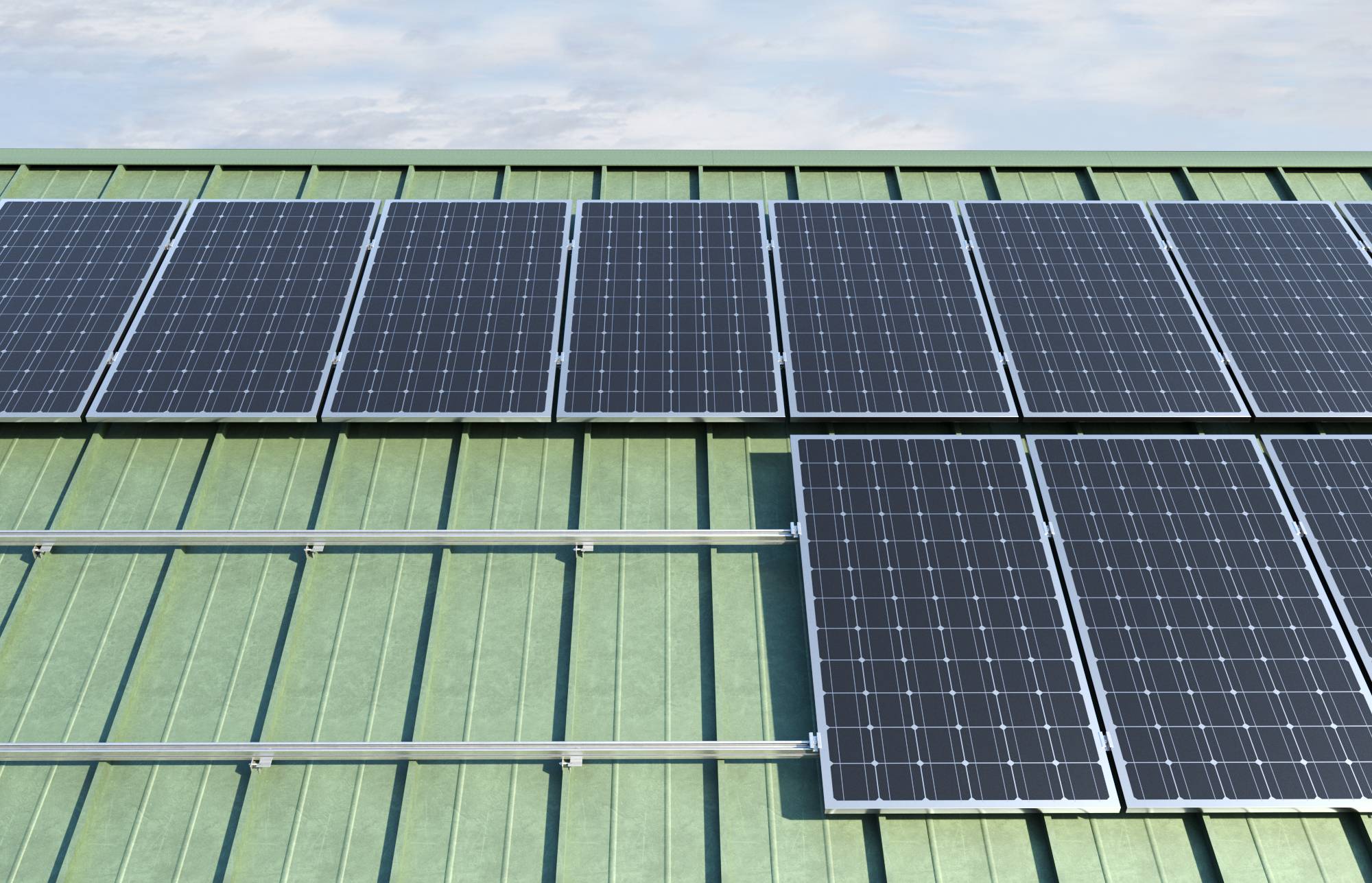

Solární panely namontované na zeleném kovové střeše pod čistou oblohou.

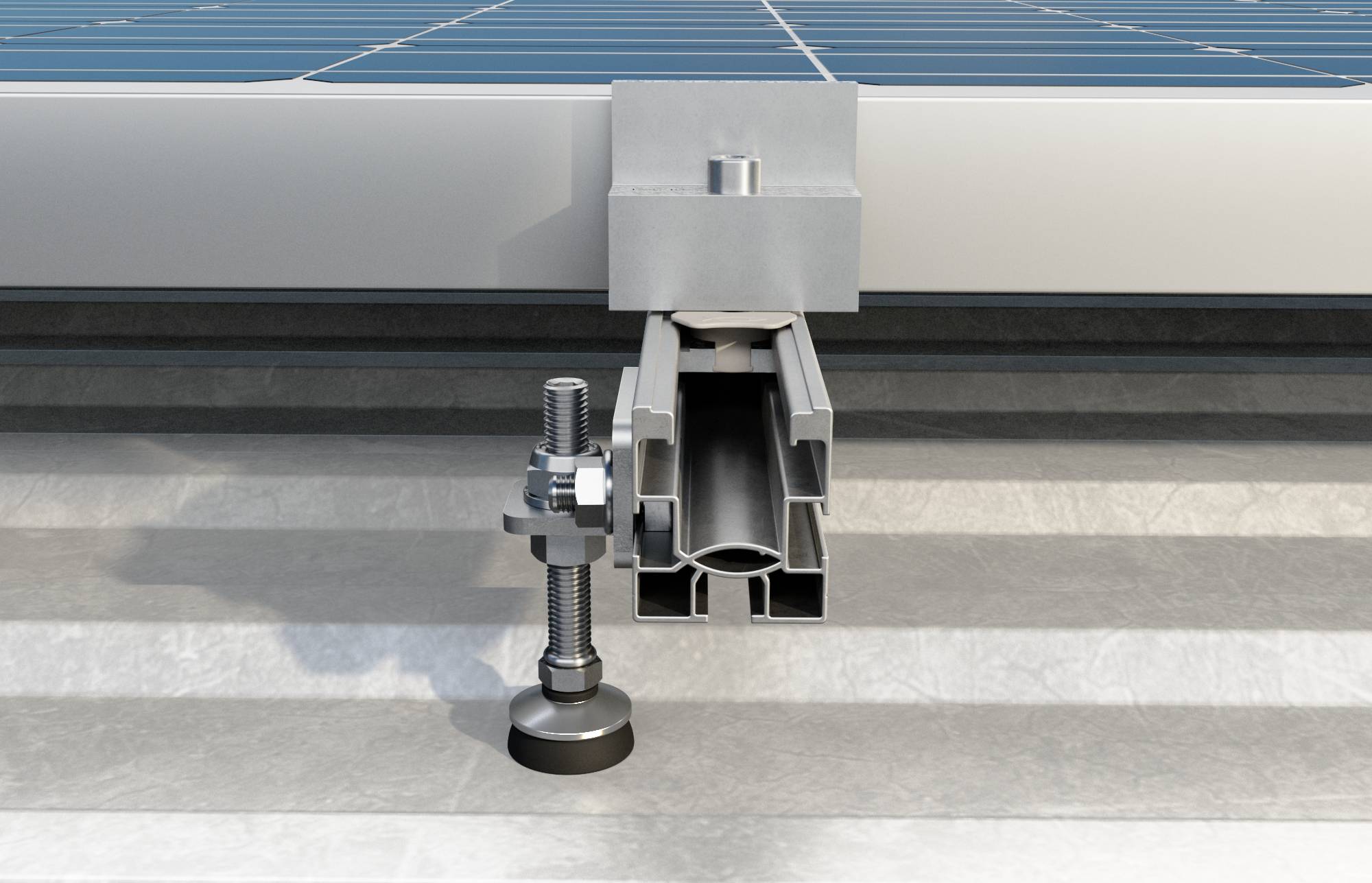

Průřez upevňovací spony solárního panelu zajišťující střešní kolejnici na závitovém podpěrném šroubu.

1/3

Doručení: St 21. 10.

17 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (695,00 Kč / kus)

695,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Středová svorka fischer PM C 28-34 Aminium

Předmontováno
Kladivová matice se sponou pro rychlé nasazení na kolejnici
Integrovaná pružina pro snazší umístění PV panelu
Svorka a matice z hliníku AW 6060 T66, šroub z nerezové oceli A2-70, svorka z PA 6
Zasaďte dolní část střední svorky PM C do horní drážky kolejnice
Otáčejte předmontovanou střední svorku PM C o 90° ve směru hodinových ručiček
Zajistěte fotovoltaický modul s utahovacím momentem cca 10 Nm na imbusovém šroubu (TCEI).
Vhodné pro:
Systémy střešních krytin s háčkem
Systémy trapézových střešních plechů
Systémy střešních krytin z vlnitého plechu
Zvláštní konstrukce
S:
Solární světlo
Solární MID
Solární kovová střecha plechů
Solární plochá střecha plechu

Technické parametry

Instalační otáčivý moment 10 Nm
Tloušťka modulu 28 - 34 mm
Délka klíče (vnitřní 6hran): 6 mm
Délka šroubu 35 mm

Kategorie produktu: Středová svorka

Hmotnost: 70 g

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028781 Fischer 511093 PM C 28-34 AL Středová svorka

Popis

PM C je předmontovaná středová svorka pro fotovoltaické moduly s hliníkovým rámem. Modul PM C je k dispozici v různých variantách v závislosti na tloušťce PV panelu. Svorka má nářkovou matici se speciální plastovou klecí, která usnadňuje polohování matice do centrální drážky lišty. Pružina zvedne svorku, dokud není zatažena, aby ulehčila umístění fotovoltaického panelu. Díky pružině zůstane předmontovaná středová svorka PM C během fází spouštění a díky plastovému prvku zůstane v pozici bez sklouznutí. Svorky nepotřebují žádné další prvky, jako jsou šrouby, těsnění nebo šrouby.

Tento text byl přeložen strojově.
