Finder 27.01.8.230.0000 27.01.8.230.0000 impulsní spínač 2300 VA, 10 A | Conrad Electronic | Conrad CZ

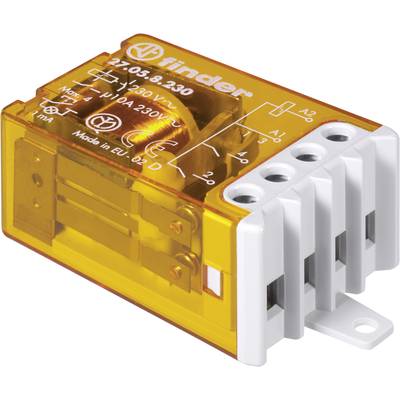

Oranžové relé s 5 připojovacími body, s popisky elektrické specifikace, s označením 'Vyrobeno v EU', s průhledným krytem.

Oranžové relé s 5 připojovacími body, s popisky elektrické specifikace, s označením 'Vyrobeno v EU', s průhledným krytem.

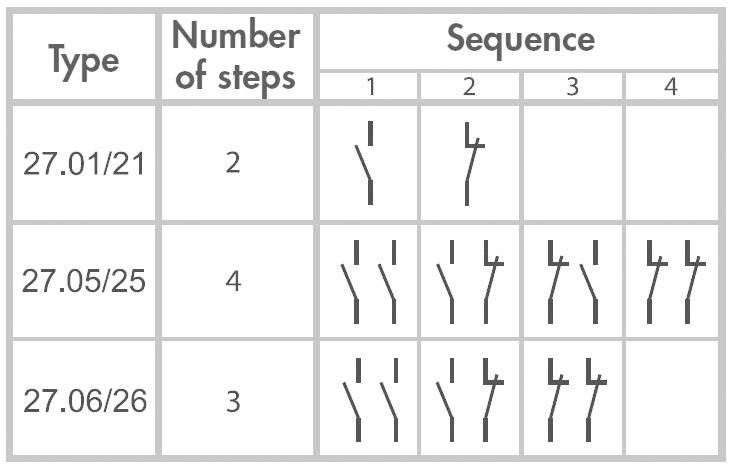

'Tabulka ukazuje typ, počet kroků a sekvenci: Typ 27.01/21 má 2 kroky; typ 27.05/25 má 4 kroky; typ 27.06/26 má 3 kroky.'

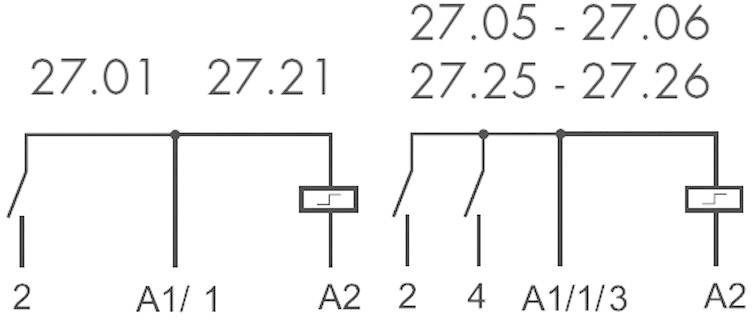

Schéma zapojení se dvěma paralelními elektrickými obvody. Vlevo: číslo 27.01 a 27.21, připojení od 2 do A1/1 a A2. Vpravo: číslo 27.05, 27.06, 27.25, 27.26, připojení od 2 do A1/1/3, 4, A2.

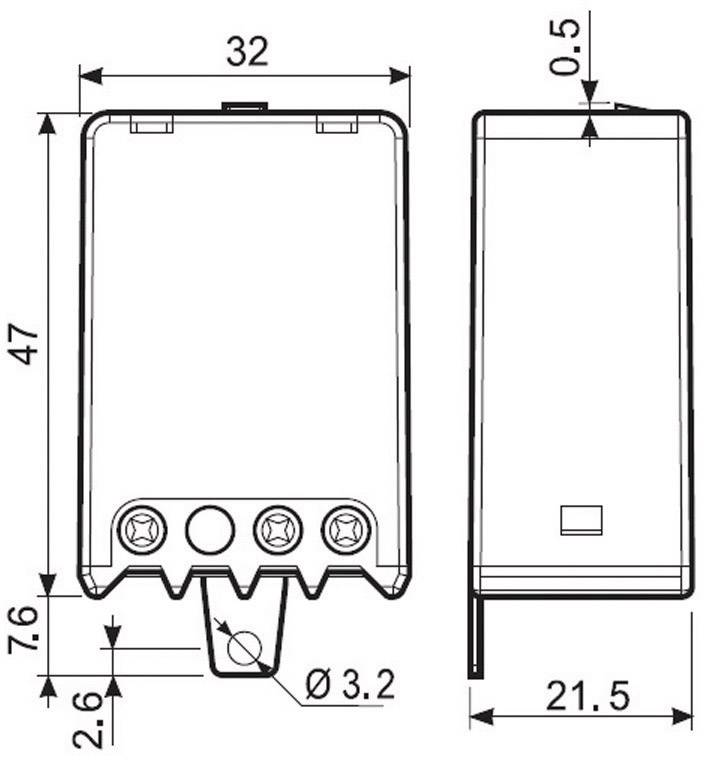

Technický výkres obdélníkového pouzdra s rozměry: 47 mm výška, 32 mm šířka, tři upevňovací body dole.

1/4

Ilustrační obrázek

Kategorie produktu

impulsní spínač

Provozní napětí

230 V/AC

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

230 V/AC

Spínací proud (max.)

10 A

Datasheety: (PDF)

Finder

Doručení: St 14. 10.

13 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (365,00 Kč / kus)

365,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Impulzní spínač pro upevnění na šasi + podomítkové vestavné zásuvky, řada 27

Technické parametry

Přípustné zatížení kontaktu: 230V žárovky - 1 000 W, kompenzované zářivky - 360 W, nekompenzované zářivky - 500 W, halogenové lampy - 800 W

Kategorie produktu: impulsní spínač

Typ: 27.01.8.230.0000

Provozní napětí: 230 V/AC

Zapínací proud: 20 A

Konstantní proud (max.): 10 A

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgNi

Sled spínání (krok 1): VYP-ZAP

Sled spínání (krok 2): VYP-ZAP

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 10 A

Max. spínací výkon: 2300 VA

Druh montáže: pod omítku

Připojení: šroubová svorka

Min. teplota: -40 °C

Max. teplota: +40 °C

Obsah: 1 ks

Splňuje RoHS: ano

Doba trvání řízení: 1 h

: IP20

Provedení: 2 sekvence: vypnuto/zapnuto

Typ: 27.01.8.23.0000

: Other

: Mechanical switch

: 21.5 mm

: AC

: 0

: 1

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 503188 Finder 27.01.8.230.0000 27.01.8.230.0000 impulsní spínač 2300 VA, 10 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503188 Finder 27.01.8.230.0000 27.01.8.230.0000 impulsní spínač 2300 VA, 10 A

Popis

Impulzní relé se společným připojení (šroubové svorky) pro cívky a kontakty. Podle typu různé spínací sekvence. Cívky pro AC, Realis zůstane po vypnutí řídicí napětí v vždy poslední spínací polohy. Pro montáž do instalačních krabic pod omítku nebo k přišroubování.
Typ 27.0x: pro ovládání přímo přes 4 světelné tlačítko popř. až 24 osvětlené tlačítko přes řídícího/kondenzátor modul 027.00.

Tento text byl přeložen strojově.

Doplňující informace

Schválení: IMQ.

Popis

Impulzní relé se společným připojení (šroubové svorky) pro cívky a kontakty. Podle typu různé spínací sekvence. Cívky pro AC, Realis zůstane po vypnutí řídicí napětí v vždy poslední spínací polohy. Pro montáž do instalačních krabic pod omítku nebo k přišroubování.
Typ 27.0x: pro ovládání přímo přes 4 světelné tlačítko popř. až 24 osvětlené tlačítko přes řídícího/kondenzátor modul 027.00.

Tento text byl přeložen strojově.

Doplňující informace

Schválení: IMQ.

Impulzní relé - co přesně hledáte?

Další zajímavé produkty

(^*Všechny ceny jsou bez DPH.)

Finder 13.31.8.012.4300 13.31.8.012.4300 spínací relé 12 A

Finder 13.31.8.012.4300 13.31.8.012.4300 spínací relé 12 A

Conrad Electronic

725,00 Kč^*

Finder 13.31.9.024.4300 13.31.9.024.4300 spínací relé 12 A

Finder 13.31.9.024.4300 13.31.9.024.4300 spínací relé 12 A

Conrad Electronic

799,00 Kč^*

Finder 13.91.8.230.0000 13.91.8.230.0000 impulsní spínač 2300 VA, 10 A

Finder 13.91.8.230.0000 13.91.8.230.0000 impulsní spínač 2300 VA, 10 A

Conrad Electronic

879,00 Kč^*

Finder 13.31.8.230.4300 13.31.8.230.4300 spínací relé 12 A

Finder 13.31.8.230.4300 13.31.8.230.4300 spínací relé 12 A

Conrad Electronic

725,00 Kč^*

Finder 27.05.8.230.0000 27.05.8.230.0000 impulsní spínač 2300 VA, 10 A

Finder 27.05.8.230.0000 27.05.8.230.0000 impulsní spínač 2300 VA, 10 A

Conrad Electronic

439,00 Kč^*

Finder 66.82.8.230.1300, 66.82.8.230.1300 zátěžové relé, 250 V/AC, 30 A, 1 ks

Finder 66.82.8.230.1300, 66.82.8.230.1300 zátěžové relé, 250 V/AC, 30 A, 1 ks

Conrad Electronic

375,00 Kč^*

Finder 26.02.8.230.4000 26.02.8.230.4000 impulsní spínač 2500 VA, 10 A

Finder 26.02.8.230.4000 26.02.8.230.4000 impulsní spínač 2500 VA, 10 A

Conrad Electronic

335,00 Kč^*

TRU COMPONENTS TC-GRM8-01 spínací relé montážní lišta 16 A 1 ks

TRU COMPONENTS TC-GRM8-01 spínací relé montážní lišta 16 A 1 ks

Conrad Electronic

519,00 Kč^*

Finder 15.51.8.230.0400 15.51.8.230.0400 impulsní spínač 400 W

Finder 15.51.8.230.0400 15.51.8.230.0400 impulsní spínač 400 W

Conrad Electronic

1 085,00 Kč^*

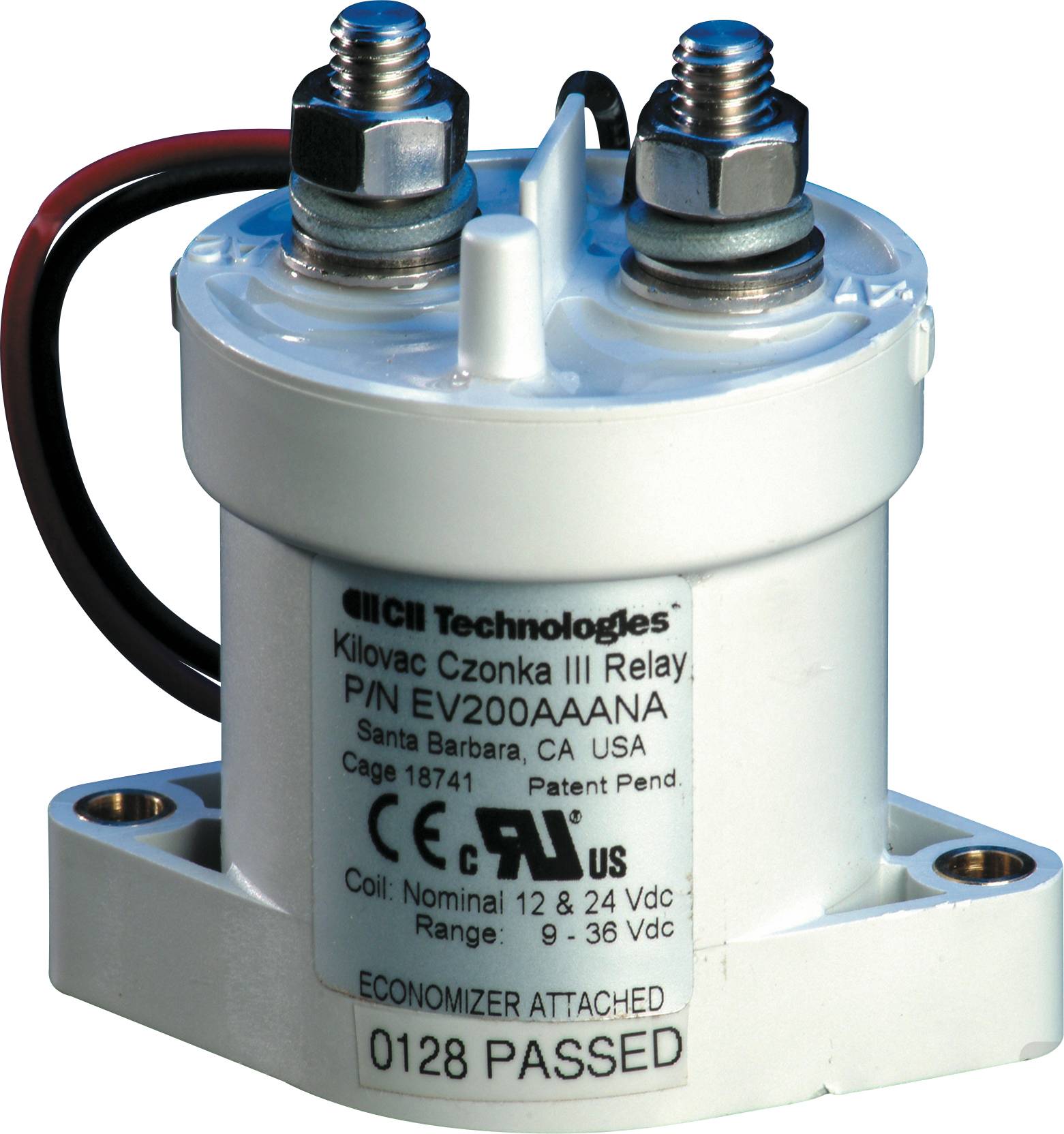

TE Connectivity EV200HAANA průmyslové relé , 36 V/DC, 1 spínací kontakt, Piece, 1 ks
