Finder 27.05.8.230.0000 27.05.8.230.0000 impulsní spínač 2300 VA, 10 A

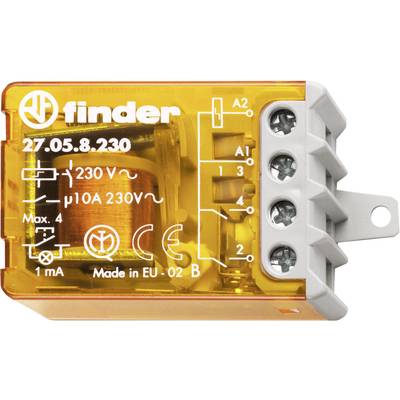

Relé s průhledným krytem; nápis '230 V, 10 A'. Čtyři svorky vpravo, popis informuje o napětí a proudu.

'Tabulka ukazuje typ, počet kroků a sekvenci: Typ 27.01/21 má 2 kroky; typ 27.05/25 má 4 kroky; typ 27.06/26 má 3 kroky.'

Schéma zapojení se dvěma paralelními elektrickými obvody. Vlevo: číslo 27.01 a 27.21, připojení od 2 do A1/1 a A2. Vpravo: číslo 27.05, 27.06, 27.25, 27.26, připojení od 2 do A1/1/3, 4, A2.

Technický výkres obdélníkového pouzdra s rozměry: 47 mm výška, 32 mm šířka, tři upevňovací body dole.

1/4

Kategorie produktu

impulsní spínač

Provozní napětí

230 V/AC

Typ kontaktu

2 spínací kontakty

Spínací napětí (max.)

230 V/AC

Spínací proud (max.)

10 A

Datasheety: (PDF)

24 Ks

Prodej a doprava:

Počet

Celková cena (439,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Impulzní spínač pro upevnění na šasi + podomítkové vestavné zásuvky, řada 27

Technické parametry

Přípustné zatížení kontaktu: 230V žárovky - 1 000 W, kompenzované zářivky - 360 W, nekompenzované zářivky - 500 W, halogenové lampy - 800 W

Kategorie produktu: impulsní spínač

Typ: 27.05.8.230.0000

Provozní napětí: 230 V/AC

Zapínací proud: 20 A

Konstantní proud (max.): 10 A

Typ kontaktu: 2 spínací kontakty

Materiál kontaktu: AgNi

Sled spínání (krok 1): VYP-VYP

Sled spínání (krok 2): VYP-ZAP

Sled spínání (krok 3): ZAP-VYP

Sled spínání (krok 4): ZAP-ZAP

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 10 A

Max. spínací výkon: 2300 VA

Druh montáže: pod omítku

Připojení: šroubová svorka

Min. teplota: -40 °C

Max. teplota: +40 °C

Obsah: 1 ks

Splňuje RoHS: ano

Doba trvání řízení: 1 h

: IP20

Provedení: 4 sekvence: VYPNUTO – VYPNUTO/VYPNUTO –ZAPNUTO/ZAPNUTO –ZAPNUTO/ZAPNUTO – ZAPNUTO

Typ: 27.05.8.230.0000

: Other

: Mechanical switch

: 21.5 mm

: AC

: 0

: 2

: 0

Ke stažení

List technických údajů

List technických údajů 503200 Finder 27.05.8.230.0000 27.05.8.230.0000 impulsní spínač 2300 VA, 10 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503200 Finder 27.05.8.230.0000 27.05.8.230.0000 impulsní spínač 2300 VA, 10 A

Popis

Impulzní relé se společným připojení (šroubové svorky) pro cívky a kontakty. Podle typu různé spínací sekvence. Cívky pro AC, Realis zůstane po vypnutí řídicí napětí v vždy poslední spínací polohy. Pro montáž do instalačních krabic pod omítku nebo k přišroubování.
Typ 27.0x: pro ovládání přímo přes 4 světelné tlačítko popř. až 24 osvětlené tlačítko přes řídícího/kondenzátor modul 027.00.
