Name: FESTO kyvná a lineární jednotka 535442 CLR-20-20-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 32 mm 1 ks
Brand: FESTO
SKU: 2118421
Availability: BackOrder

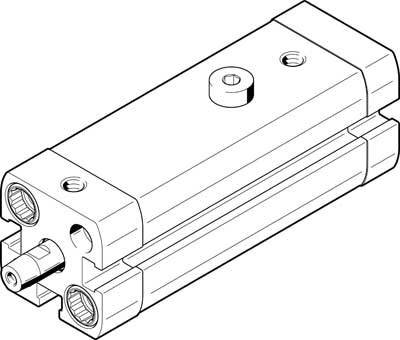

Nákres pneumatického válce obdélníkového tvaru se dvěma přípojkami a centrálním upevňovacím otvorem na horní straně.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 946,28 Kč / kus)

7 946,28 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

CLR-2 0-20-L-P-A

Technické parametry

Provozní médium: Stlačený vzduch podle ISO 8573-1:2010 [7:4:4]

Kategorie produktu: kyvná a lineární jednotka

délka: 32 mm

Provozní tlak (max.): 10 bar

Min. teplota přístroje: -10 °C

Max. teplota přístroje: +80 °C

Číslo výrobce: 535442

Hmotnost: 385 g

Konstrukční velikost: 20

Min. provozní tlak: 2 bar

Provozní medium: stlačený vzduch

Těsnicí materiál: NBR

Materiál pouzdra: hliníková slitina k tváření

Průměr pístu: 20 mm

Materiál pístových tyčí: nerezivějící ocel

Závit na pístové tyči: M6

Materiál: hliník

Max. okolní teplota: +80 °C

Min. okolní teplota: -10 °C

Účinky: dvojčinný válec ISO

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

délka

Číslo výrobce

FESTO kyvná a lineární jednotka 535442 CLR-20-20-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 32 mm 1 ks

Objednací číslo:2118421

Doručení: Čt 22. 10.

Conrad Electronic

Tento produkt

32 mm

535442

Min.: 1

Násobky: 1

7 946,28 Kč^*

FESTO kyvná a lineární jednotka 535431 CLR-12-10-R-P-A Materiál pouzdra: hliníková slitina k tváření délka: 19 mm 1 ks

Objednací číslo:2118410

Doručení: Čt 22. 10.

Conrad Electronic

19 mm

535431

Min.: 1

Násobky: 1

6 511,57 Kč^*

FESTO kyvná a lineární jednotka 535432 CLR-12-10-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 19 mm 1 ks

Objednací číslo:2118411

Doručení: Čt 22. 10.

Conrad Electronic

19 mm

535432

Min.: 1

Násobky: 1

6 511,57 Kč^*

FESTO kyvná a lineární jednotka 535433 CLR-12-20-R-P-A Materiál pouzdra: hliníková slitina k tváření délka: 29 mm 1 ks

Objednací číslo:2118412

Doručení: Čt 22. 10.

Conrad Electronic

29 mm

535433

Min.: 1

Násobky: 1

6 709,92 Kč^*

FESTO kyvná a lineární jednotka 535434 CLR-12-20-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 29 mm 1 ks

Objednací číslo:2118413

Doručení: Čt 22. 10.

Conrad Electronic

29 mm

535434

Min.: 1

Násobky: 1

6 709,92 Kč^*

FESTO kyvná a lineární jednotka 535435 CLR-16-10-R-P-A Materiál pouzdra: hliníková slitina k tváření délka: 20 mm 1 ks

Objednací číslo:2118414

Doručení: Čt 22. 10.

Conrad Electronic

20 mm

535435

Min.: 1

Násobky: 1

6 999,17 Kč^*

FESTO kyvná a lineární jednotka 535436 CLR-16-10-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 20 mm 1 ks

Objednací číslo:2118415

Doručení: Čt 22. 10.

Conrad Electronic

20 mm

535436

Min.: 1

Násobky: 1

6 999,17 Kč^*

FESTO kyvná a lineární jednotka 535437 CLR-16-20-R-P-A Materiál pouzdra: hliníková slitina k tváření délka: 30 mm 1 ks

Objednací číslo:2118416

Doručení: Čt 22. 10.

Conrad Electronic

30 mm

535437

Min.: 1

Násobky: 1

7 205,79 Kč^*

FESTO kyvná a lineární jednotka 535438 CLR-16-20-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 30 mm 1 ks

Objednací číslo:2118417

Doručení: Čt 22. 10.

Conrad Electronic

30 mm

535438

Min.: 1

Násobky: 1

7 205,79 Kč^*

FESTO kyvná a lineární jednotka 535440 CLR-20-10-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 22 mm 1 ks

Objednací číslo:2118419

Doručení: Čt 22. 10.

Conrad Electronic

22 mm

535440

Min.: 1

Násobky: 1

7 731,40 Kč^*

Ke stažení

List technických údajů

List technických údajů 2118421 FESTO kyvná a lineární jednotka 535442 CLR-20-20-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 32 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2118421 FESTO kyvná a lineární jednotka 535442 CLR-20-20-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 32 mm 1 ks

Informace

Informace 2118421 FESTO kyvná a lineární jednotka 535442 CLR-20-20-L-P-A Materiál pouzdra: hliníková slitina k tváření délka: 32 mm 1 ks

Popis

Lineární otočný napínák CLR-2 0-20-L-P-A upínací systém s lineárním a otočný pohyb 90° doleva. Standardní děrovací obraz podle ISO 21287. Celkový zdvih = 32 mm, průměr pístu = 20 mm, závit na pístnici = M6, úhel otočení = 90 °+/- 3 °, Spannhub = 20 mm

Tento text byl přeložen strojově.
