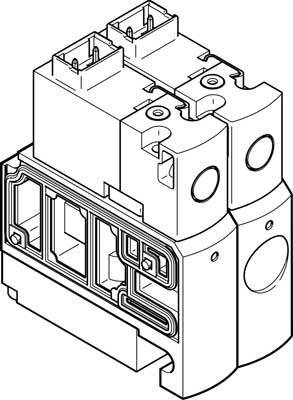

FESTO CPVSC1-M4H-J-T-Q3, 547343, magnetický ventil, 5/2 bistabilní 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 354,55 Kč / kus)
4 354,55 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
magnetický ventil CPVSC1-M4H-J-T-Q3
Technické parametry
- Elektrické připojení: Zástrčka, 2pólová
- Kategorie produktu
magnetický ventil
- Funkce
5/2 bistabilní
- Provozní médium
Stlačený vzduch podle ISO 8573-1:2010 [7:4:4]
- Teplota média (rozsah)
-5 do 50 °C
- Číslo výrobce
547343
- Provedení
Normální průtok: 170 l/min
- Připojení
sběrná přípojka
QS-3
- Provozní tlak (max.)
7 bar
- Provozní tlak (min.)
-0.9 bar
- Těsnicí materiál
NBR
- Materiál pouzdra
litý hliník
- Hmotnost
56.5 g
- Max. teplota média
50 °C
- Min. teplota média
-5 °C
IP40
- Řídicí tlak (max.)
7 bar
- Řídicí tlak (min.)
3 bar
- Max. okolní teplota
50 °C
- Min. okolní teplota
-5 °C
Ke stažení
List technických údajů
List technických údajů 1942007 FESTO CPVSC1-M4H-J-T-Q3, 547343, magnetický ventil, 5/2 bistabilní 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1942007 FESTO CPVSC1-M4H-J-T-Q3, 547343, magnetický ventil, 5/2 bistabilní 1 ks
Informace
Informace 1942007 FESTO CPVSC1-M4H-J-T-Q3, 547343, magnetický ventil, 5/2 bistabilní 1 ks
Popis
Zařízení
CPV Smart Cubic je vhodné pro stabilní ventilový ostrůvek s průměrem 40 mm a šířkou 40 mm a s 2 až 16 místy pro ventily. Montáž i na DIN lištu.
Důsledně flexibilní
pro ještě větší flexibilitu zajišťuje CPV Smart Cubic řadu volitelných funkcí ventilu: 5/2cestný monostabilní, 5/2cestná bistabilní, 3/2cestná základní pozice uzavřená nebo otevřená a 2/2cestná základní pozice uzavřená.
Rozmanité možnosti připojení par excellence, např. u pneumatických nebo elektrických konektorů. Prakticky blízké pneumatické výstupy přesvědčí stejně jako jednoduché elektrické připojení jednotlivých přípojek, přes konektor podD, plochý kabel až Profibus DP a DeviceNet. V neposlední řadě se multifunkční štítky opatřují trvalým popisem a krytem pomůcky.
Tento text byl přeložen strojově.
CPV Smart Cubic je vhodné pro stabilní ventilový ostrůvek s průměrem 40 mm a šířkou 40 mm a s 2 až 16 místy pro ventily. Montáž i na DIN lištu.
Důsledně flexibilní
pro ještě větší flexibilitu zajišťuje CPV Smart Cubic řadu volitelných funkcí ventilu: 5/2cestný monostabilní, 5/2cestná bistabilní, 3/2cestná základní pozice uzavřená nebo otevřená a 2/2cestná základní pozice uzavřená.
Rozmanité možnosti připojení par excellence, např. u pneumatických nebo elektrických konektorů. Prakticky blízké pneumatické výstupy přesvědčí stejně jako jednoduché elektrické připojení jednotlivých přípojek, přes konektor podD, plochý kabel až Profibus DP a DeviceNet. V neposlední řadě se multifunkční štítky opatřují trvalým popisem a krytem pomůcky.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
