Name: FESTO 1384815 DSBC-100-500-PPVA-N3 normalizovaný válec délka: 500 mm 1 ks
Brand: FESTO
SKU: 2122361
Availability: BackOrder

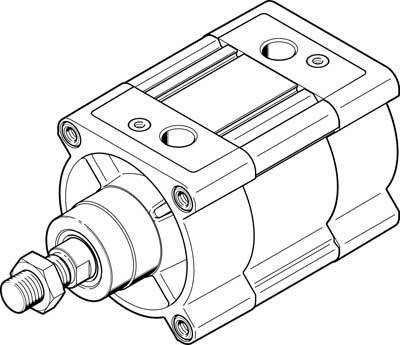

Technický výkres pneumatického válce s válcovým tělem a upevňovací šroubí.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (13 309,00 Kč / kus)

13 309,00 Kč

Včetně DPH.

Doprava zdarma

Není dostupné pro firemní nebo koncové zákazníky

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Technické parametry

Pneumatické připojení: G1/2
Montážní poloha: libovolná

Provozní médium: Stlačený vzduch podle ISO 8573-1:2010 [7:4:4]

Kategorie produktu: normalizovaný válec

délka: 500 mm

Min. provozní tlak: 0.4 bar

Provozní tlak (max.): 12 bar

(Ø): 100 mm

Číslo výrobce: 1384815

Konstrukční velikost: 100

Provozní medium: stlačený vzduch

Těsnicí materiál: TPE-U(PU)

Průměr pístu: 100 mm

Závit na pístové tyči: M20 x 1.5

Norma: ISO 15552

Max. okolní teplota: +80 °C

Min. okolní teplota: -20 °C

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Číslo výrobce

délka

Kategorie produktu

FESTO 1366948 DSBC-50-25-PPVA-N3 normalizovaný válec Materiál pouzdra: hliníková slitina k tváření délka: 25 mm 1 ks

Objednací číslo:2799895

Doručení: Út 10. 11.

Conrad Electronic

1366948

25 mm

normalizovaný válec

Min.: 1

Násobky: 1

5 039,00 Kč^*

FESTO 1366949 DSBC-50-40-PPVA-N3 normalizovaný válec délka: 40 mm 1 ks

Objednací číslo:1944083

Doručení: Po 9. 11.

Conrad Electronic

1366949

40 mm

normalizovaný válec

Min.: 1

Násobky: 1

5 089,00 Kč^*

FESTO 1366952 DSBC-50-100-PPVA-N3 normalizovaný válec Materiál pouzdra: litý hliník délka: 100 mm 1 ks

Objednací číslo:2799896

Doručení: Út 10. 11.

Conrad Electronic

1366952

100 mm

normalizovaný válec

Min.: 1

Násobky: 1

5 285,00 Kč^*

FESTO 1366956 DSBC-50-250-PPVA-N3 normalizovaný válec délka: 250 mm 1 ks

Objednací číslo:1944084

Doručení: Po 9. 11.

Conrad Electronic

1366956

250 mm

normalizovaný válec

Min.: 1

Násobky: 1

5 775,00 Kč^*

FESTO 1366957 DSBC-50-320-PPVA-N3 normalizovaný válec délka: 320 mm 1 ks

Objednací číslo:1944085

Doručení: Po 9. 11.

Conrad Electronic

1366957

320 mm

normalizovaný válec

Min.: 1

Násobky: 1

5 999,00 Kč^*

FESTO 1366958 DSBC-50-400-PPVA-N3 normalizovaný válec délka: 400 mm 1 ks

Objednací číslo:1944086

Doručení: Po 9. 11.

Conrad Electronic

1366958

400 mm

normalizovaný válec

Min.: 1

Násobky: 1

6 259,00 Kč^*

FESTO 1366959 DSBC-50-500-PPVA-N3 normalizovaný válec délka: 500 mm 1 ks

Objednací číslo:1944087

Doručení: Po 9. 11.

Conrad Electronic

1366959

500 mm

normalizovaný válec

Min.: 1

Násobky: 1

6 585,00 Kč^*

FESTO 1376301 DSBC-50-25-PPSA-N3 normalizovaný válec Materiál pouzdra: litý hliník délka: 25 mm 1 ks

Objednací číslo:2799898

Doručení: Út 10. 11.

Conrad Electronic

1376301

25 mm

normalizovaný válec

Min.: 1

Násobky: 1

4 915,00 Kč^*

FESTO 1376304 DSBC-50-40-PPSA-N3 normalizovaný válec délka: 40 mm 1 ks

Objednací číslo:1944088

Doručení: Po 9. 11.

Conrad Electronic

1376304

40 mm

normalizovaný válec

Min.: 1

Násobky: 1

4 965,00 Kč^*

FESTO 1376307 DSBC-50-100-PPSA-N3 normalizovaný válec Materiál pouzdra: hliníková slitina k tváření délka: 100 mm 1 ks

Objednací číslo:2799900

Doručení: Út 10. 11.

Conrad Electronic

1376307

100 mm

normalizovaný válec

Min.: 1

Násobky: 1

5 159,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2122361 FESTO 1384815 DSBC-100-500-PPVA-N3 normalizovaný válec délka: 500 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2122361 FESTO 1384815 DSBC-100-500-PPVA-N3 normalizovaný válec délka: 500 mm 1 ks

Popis

Standardní válec DSBC-100-500-PPVA-N3 s oboustranně nastavitelným bojováním za koncové polohy. Zdvih = 500 mm, průměr pístu = 100 mm, závit pístnice = M20x1,5, tlumení = PV: Pneumatický útlum nastavitelný oboustranně, montážní poloha = libovolná

Tento text byl přeložen strojově.
