Name: Escha AL-FHM12KUA8-0,5/M16 Zásuvka s přírubou, 8071668, piny: 8, 0.5 m, 1 ks
Brand: Escha
SKU: 3553479
Availability: InStock

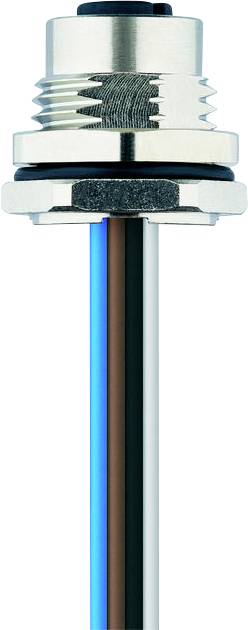

Detailní záběr válcového kovového elektrického konektoru se třemi barevnými vodiči: modrým, hnědým a černým, vycházejícími ze spodní části.

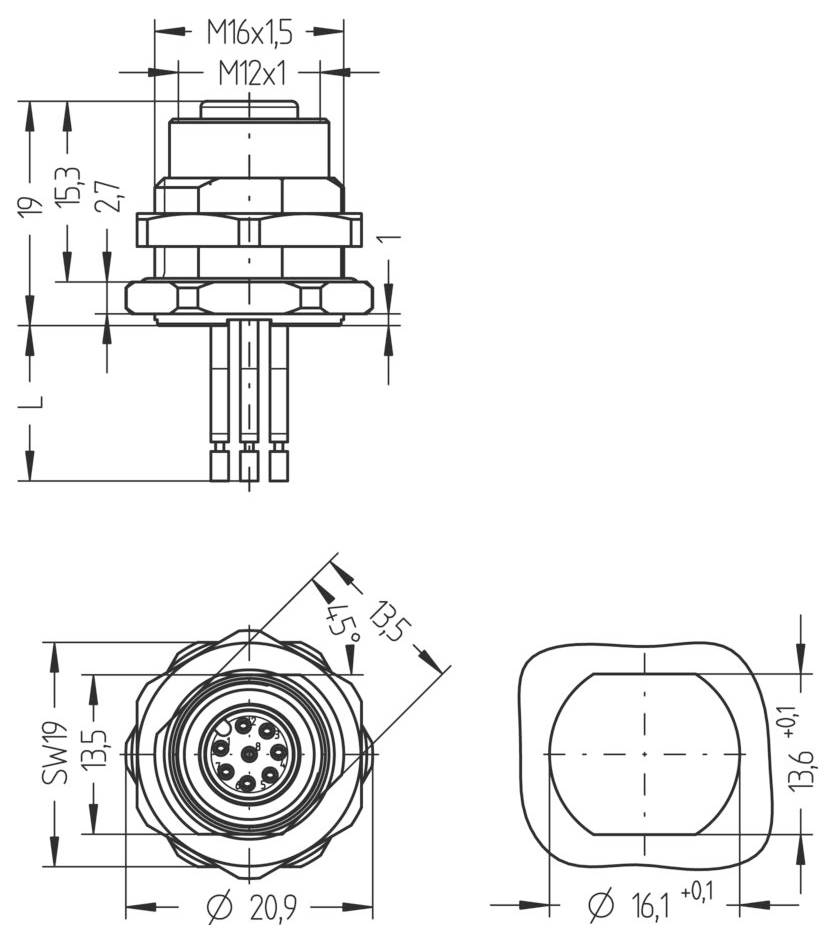

Technický výkres elektrického konektoru s detailními rozměry a měřeními. Obsahuje pohled shora, zepředu a zespodu.

1/2

Kategorie produktu

Zásuvka s přírubou

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

Datasheety: (PDF)

Okamžité doručení: St 14. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (450,41 Kč / kus)

450,41 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 30V
Izolační odpor: ≥ 108 Ω
Materiál těsnění (zásuvka): FPM/FKM
Materiál kontaktů: Kov, CuZn, pozlacený
Materiál držáku kontaktů: Plast, PA GF, BK
Mechanická životnost: >100 cyklů zapojení
Normy IEC 61076-2-101
Obsazení pinů: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Počet pólů: 8
Ochrana (namontovaná): IP65, IP67, IP68
Konektor: Zásuvka, rovná, M12
Proudová zatížitelnost na každý pin (při 40 °C): 2.0 A.
Okolní teplota: -30°C...+90°C.
Stupeň znečištění: 3
BARVY ŽIL: WH, BN, GN, YE, GY, PK, BU, RD
Průřez žíly: 8 x 0,25 mm²
Materiál izolace žil: PVC
KÓDOVÁNÍ: A
Typ připojení: Licnové připojení
Upevňovací závit: M16x1,5
Náhrada za 8028120
Délka lanka: 0.5 m
Materiál přírubového pouzdra: Kov, CuZn, poniklované
Materiál vnější těsnění: NBR
Montáž na zadní stěnu (vč. Upevňovací matice)
Velikost klíče upevňovací matice: SW19

Typ: AL-FHM12KUA8-0,5/M16

Kategorie produktu: Zásuvka s přírubou

Norma zástrčky: senzorika konektoru

Strana připojení A: zásuvka M12, rovná

Strana připojení B: kabel, otevřený konec

Počet pólů: 8

Délka kabelu: 0.5 m

Jmenovité napětí: 30 V

Jmenovitý proud: 2.0 A

Jmenovitý proud - filtr: 2 A

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: Kabel

Typ závitu, připojení kabelu a montáž: M16

Kódování: Typ A

Materiál kontaktu: Cu Zn

Kontaktní plocha: pozlacený

Druh montáže spojovací techniky senzoru/aktuátoru: montáž na zadní stěnu

Min. teplota: -30 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 8071668

Obsah: 1 ks

Ke stažení

List technických údajů

List technických údajů 3553479 Escha AL-FHM12KUA8-0,5/M16 Zásuvka s přírubou, 8071668, piny: 8, 0.5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553479 Escha AL-FHM12KUA8-0,5/M16 Zásuvka s přírubou, 8071668, piny: 8, 0.5 m, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.
