Name: Emko ESM-9950.1.20.2.1/00.00/0.0.0.0 2bodový, P, PI, PD, PID univerzální regulátor Pt100, L , J , K, R , S , T , B , E ,
Brand: Emko
SKU: 2352545
Availability: BackOrder

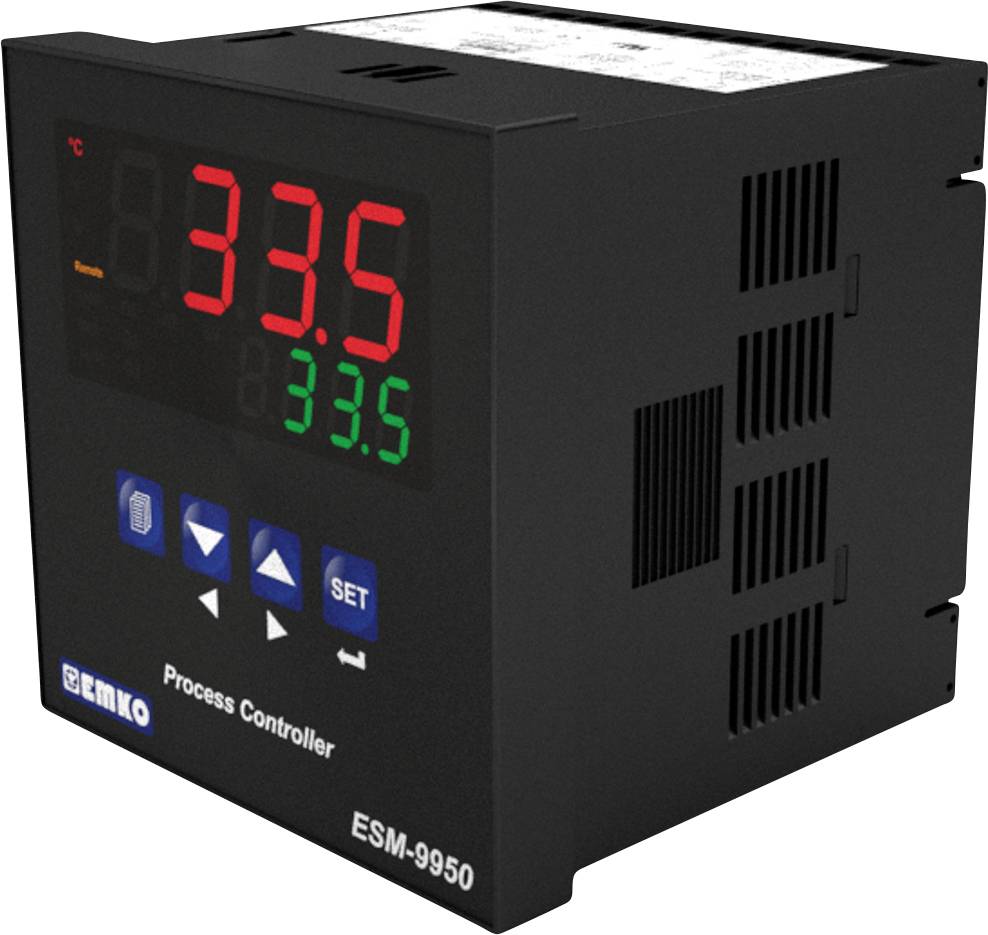

Černý procesní regulátor s velkou červenou digitální indikací '335', zelenou indikací '33.5', ovládacími tlačítky a nápisem 'EMKO ESM-9950'.

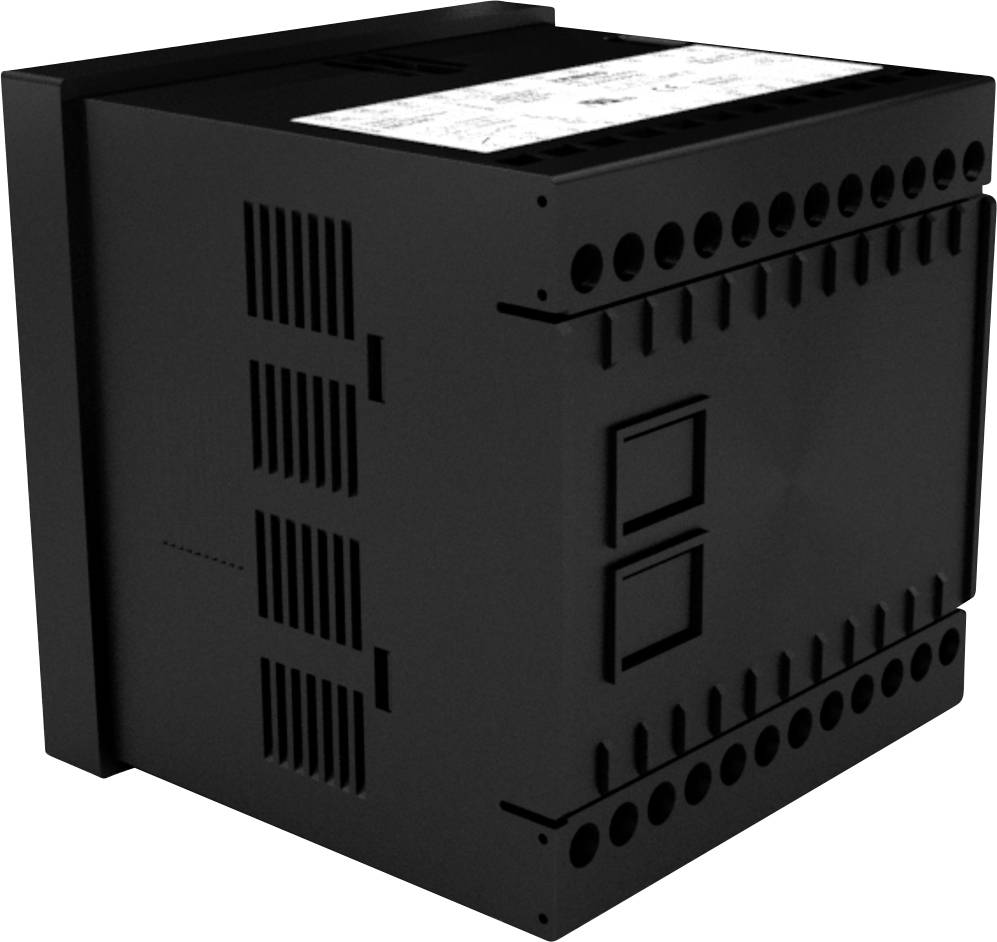

Černé elektrické zařízení s několika přípojkami, pravděpodobně relé nebo rozvodná skříň. Nahoře štítek s informacemi.

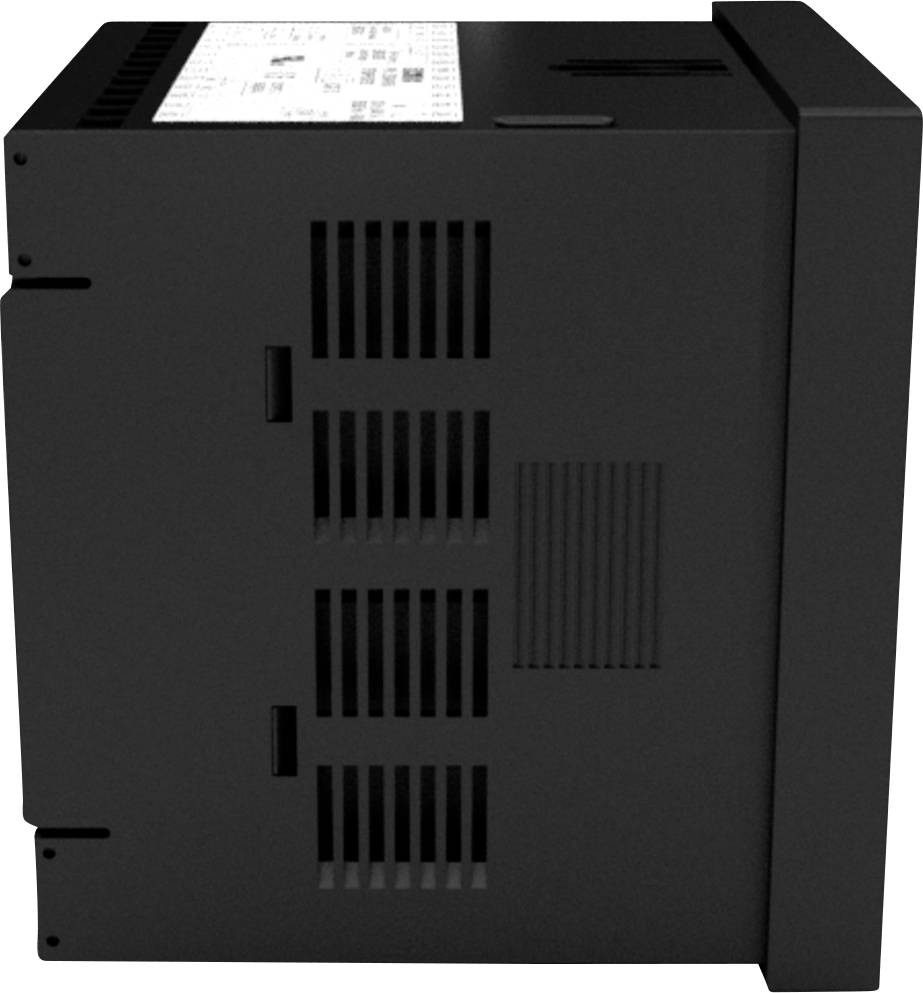

Černé elektrické zařízení s větracími otvory po straně. Nahoře je vidět diagram nebo návod.

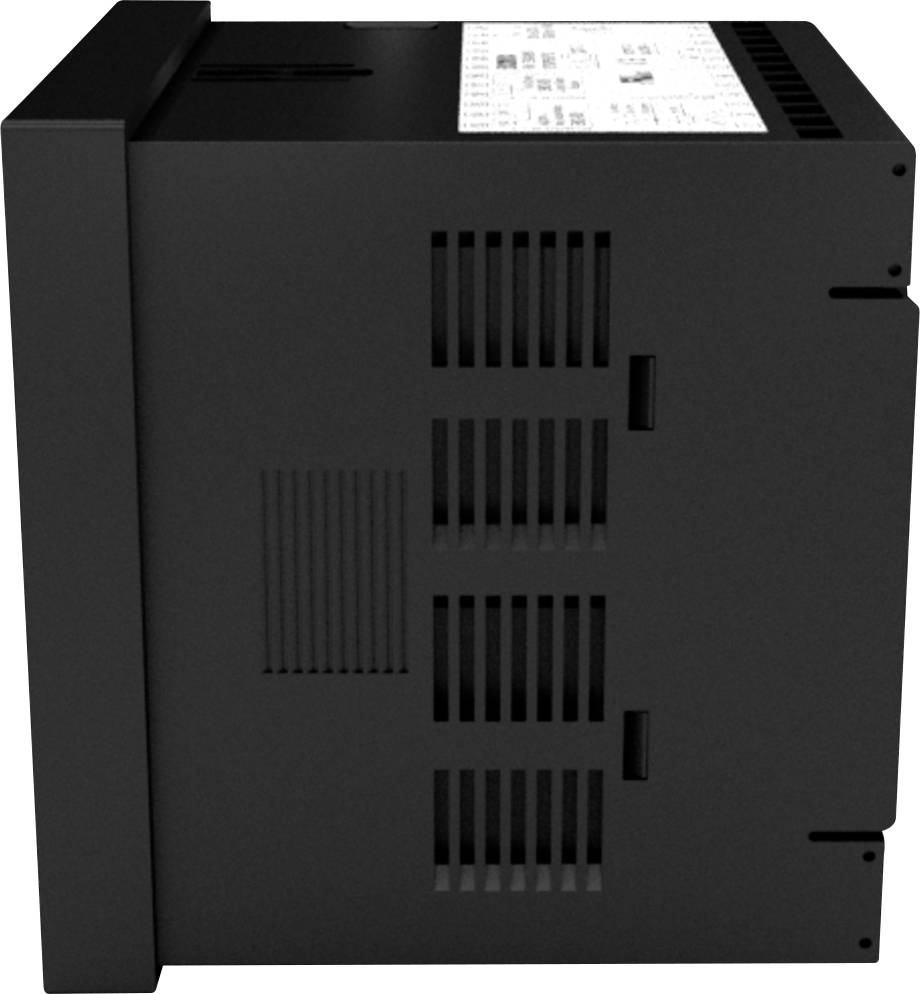

Černý, vertikální kuchyňský spotřebič s větracími otvory a návodem k obsluze nahoře. Přístroj stojí vzpřímeně.

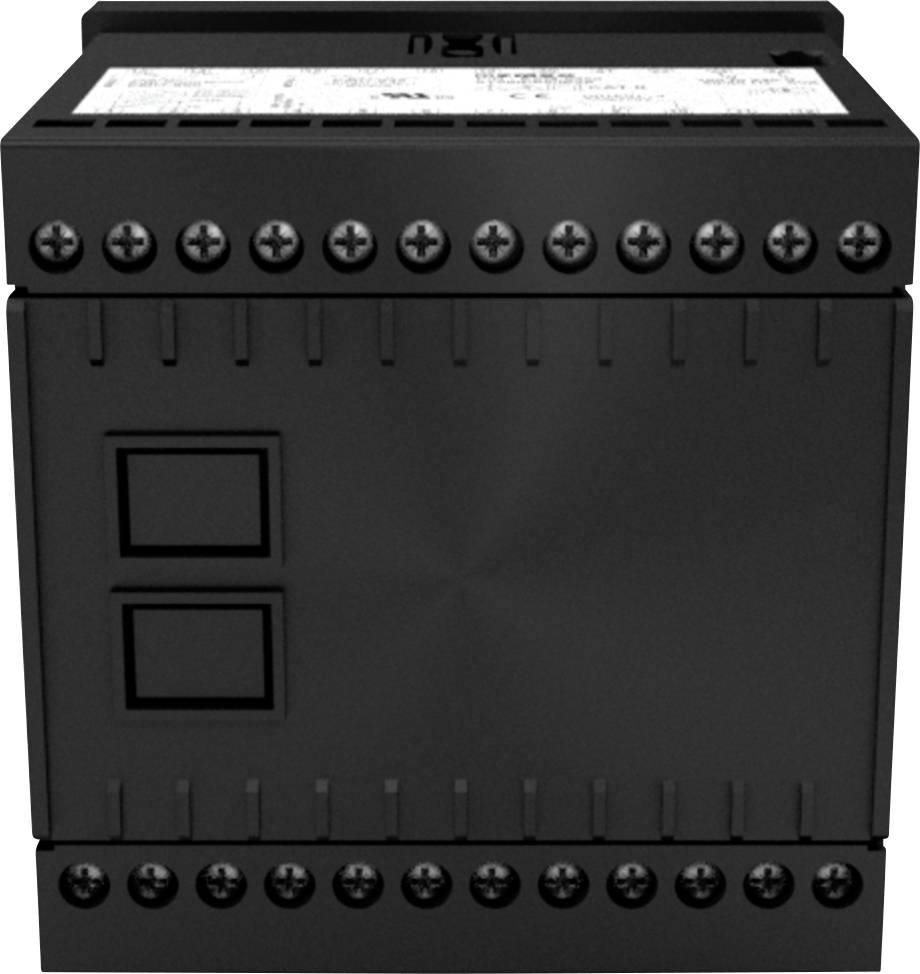

Černý elektrický rozvaděč se dvěma čtvercovými tlačítky na přední straně a několika šrouby po obvodu.

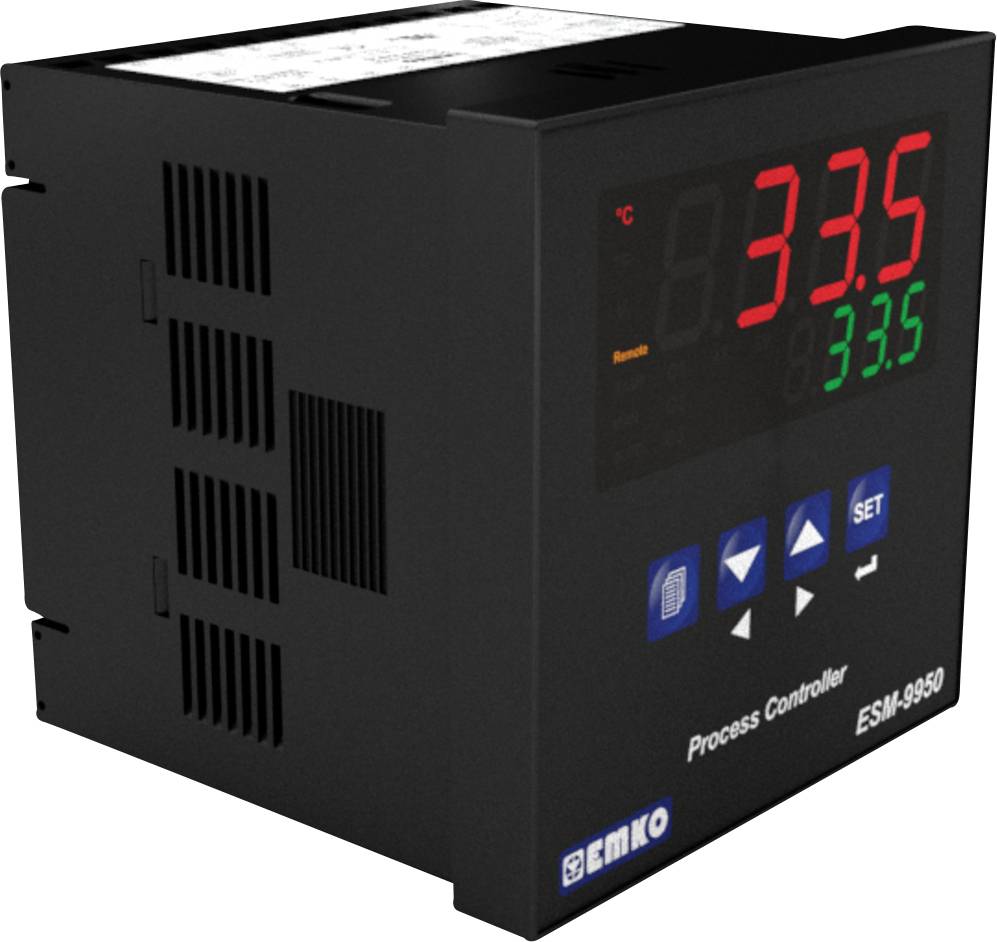

Černý procesní regulátor s digitálním displejem zobrazujícím teplotu '33,5 °C'. Pod displejem tlačítka pro nastavení. Model: ESM-9950.

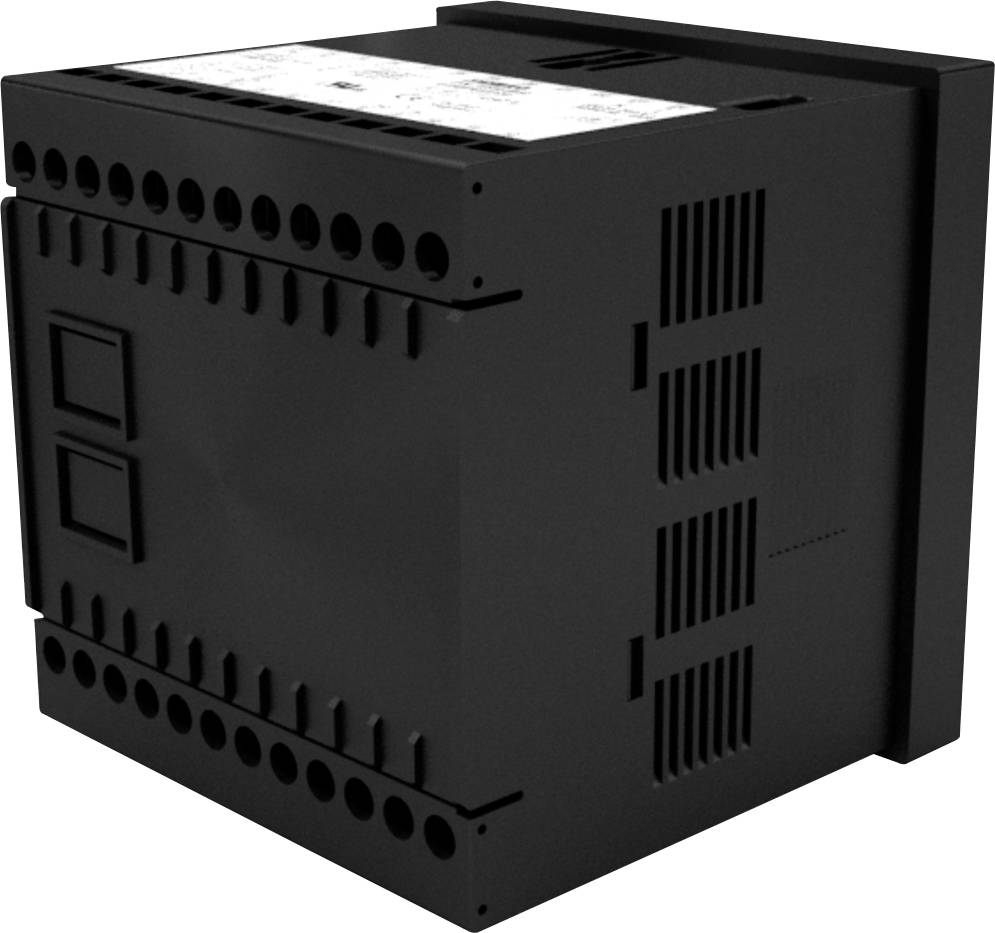

Černé elektronické zařízení s několika porty a větracími otvory, pravděpodobně síťový napájecí zdroj nebo rozvodná skříň.

1/8

Kategorie produktu

univerzální regulátor

Typ termostatu

2bodový, P, PI, PD, PID

Provozní napětí

115 V/AC

230 V/AC

Max. měřená teplota

1700 °C

Výstup termostatu

relé 5 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 119,00 Kč / kus)

5 119,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Emko ESM-9950.1.20.2.1/00.00/0.0.0.0 2bodový, P, PI, PD, PID univerzální regulátor

4místný ukazatel procesů
4-místný ukazatel požadované hodnoty
Univerzální měřicí vstup pro Pt100, L, J, k, R, S, T, B, E, N, C, 0-50 mV, 0-10 v, 0/4-20 mA
2bodová, P, PI, PD nebo PID regulace
Funkce samočinné optimalizace PID
Dvoubodová nebo vícebodová kalibrace analogových signálů
8-krokový regulátor procesů při použití přídavného modulu EMI-400 digitální vstup
Měkký start
Řízení motorového ventilu
Výstražné hodnoty
Hystereze
Offset hodnoty
Výstup relé
Ochrana heslem pro nastavení programu
Komunikační rozhraní
2 sloty pro I/o moduly z řady EMI-900 a EMO-900

Technické parametry

Kategorie produktu: univerzální regulátor

Typ: ESM-9950.1.20.2.1/00.00/0.0.0.0

Typ termostatu: 2bodový, P, PI, PD, PID

Provozní napětí: 115 V/AC
230 V/AC

Rozsah měření: -200 do 1700 °C

Max. měřená teplota: 1700 °C

Min. měřená teplota: -200 °C

Výstup termostatu: relé 5 A

Počet reléových výstupů: 1

Rozm.: (d x š x v) 88 x 96 x 96 mm

Barva: černá

V: 96 mm

Délka: 88 mm

Šířka: 96 mm

: čelní strana: IP65 / připojení: IP20

typ senzoru: Pt100
L
J
K
R
S
T
B
E
N
C
Zobrazit více

Číslo výrobce: ESM-9950.1.20.2.1/00.00/0.0.0.0

Montážní hloubka: 76 mm

Způsob montáže: vestavné

Rozhraní: RS 485

Typ senzoru: PT00 + |L + |J |+ K + , K + |R |S + |T + |B + |E + |N + |C

Hmotnost: 340 g

Ke stažení

List technických údajů

List technických údajů 2352545 Emko ESM-9950.1.20.2.1/00.00/0.0.0.0 2bodový, P, PI, PD, PID univerzální regulátor Pt100, L , J , K, R , S , T , B , E ,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2352545 Emko ESM-9950.1.20.2.1/00.00/0.0.0.0 2bodový, P, PI, PD, PID univerzální regulátor Pt100, L , J , K, R , S , T , B , E ,

Popis

ESM-9950 je univerzální regulátor pro řízení procesů. Regulátor je nastavitelný na 2bodovou, P, PD, PI nebo PID regulaci. Regulátor navíc disponuje funkcí samočinné optimalizace PID, kterou lze nastavit na Auto-Tune (omezení cyklu) nebo Self-Tune (potvrzování kroků). Další funkce jsou 8-krokové řízení procesů při použití přídavného modulu EMI-700, digitálního vstupu, pozvolný rozběh a řízení motorového ventilu. Základní varianta disponuje univerzálním vstupem pro teplotní senzory a analogový signál, komunikačním rozhraním a reléovým výstupem. Přes dvě sloty lze regulátor rozšířit o I/o moduly. K dispozici jsou vstupní moduly EMI-700 v provedení digitální vstup, 0/4-20 mA nebo 0-10 v/DC analogový vstup, termočlánek, 0-5 a pro měniče proudu a Pt100. Jako výstupní moduly jsou k dispozici EMO-700 moduly reléový výstup, výstup SSR, tranzistorový výstup a analogový výstup 0/4-20 mA.
