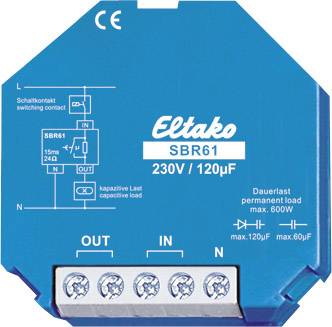

Eltako SBR61-230V/120µF 61100330 Proud omezující relé Počet reléových výstupů: 1
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Proud omezující relé
Počet reléových výstupů
1
Provozní napětí
230 V
Typ
SBR61-230V/120µF
Rozm.
(d x š x v) 45 x 45 x 45 mm
Počet
Celková cena (938,02 Kč / kus)
938,02 Kč
Bez DPH.
Technické parametry
- Typ
SBR61-230V/120µF
- Kategorie produktu
Proud omezující relé
- Počet reléových výstupů
1
- Provozní napětí
230 V
- Rozm.
(d x š x v) 45 x 45 x 45 mm
- Šířka
45 mm
- V
45 mm
- Délka
45 mm
- Barva
modrá
- Připojení typu A
šroubové svorky
- Připojení typu A
šroubové svorky
- Hloubka
18 mm
- Jmenovité výstupní napětí
230 V
- Vstupní napětí (offset)
230 V/AC
- Jmenovitý proud (max.)
10 A
- Max. připojovací výkon
2500 W
Other
16 A
NE
600 VA
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2162232 Eltako SBR61-230V/120µF 61100330 Proud omezující relé Počet reléových výstupů: 1
Prohlášení o shodě
Prohlášení o shodě 2162232 Eltako SBR61-230V/120µF 61100330 Proud omezující relé Počet reléových výstupů: 1
Popis
Proudové omezovací relé s kapacitou 230 V / 120 mikrofaradů. 1 spínací kontakt 10 A / 250 V AC Nulová spotřeba proudu v pohotovostním režimu Pro vestavnou montáž. Délka 45 mm, šířka 45 mm, hloubka 18 mm. Maximální kapacitní zatížení 120 mikrofaradů v závislosti na usměrňovači (např. úsporné žárovky a EVG) nebo 60 mikrofaradů přímo v síti (např. paralelní kompenzované zářivky). Omezovací odpor 24 Ω, doba omezení cca 15 ms. Proudový impulz při zapnutí úsporné žárovky, zářivky a kompaktní zářivky je omezen na 10 A krátkodobým (cca 15ms) spínáním vysokozátěžových odporů (24 Ω). Proudové omezovací relé se přepne na kontakt relé chráněného spínacího přístroje. Trvalé zatížení max. 600 W, maximální spínací frekvence 600/h. Prohlášení o kapacitním zatížení: Musí být dodržen údaj o maximální kapacitní zátěži uvedený přímo v síti, např. u paralelně kompenzovaných zářivek nebo běžných předřadníků. O správném dimenzování přitom rozhoduje kondenzátor svítidla připojený paralelně k síti. Údaj o maximální kapacitní zátěži podle usměrňovače musí být dodržován např. u zářivek s EVG a úsporných žárovek. Lze počítat s náhradní kapacitou cca 10 mikrofaradů na svítidlo.
