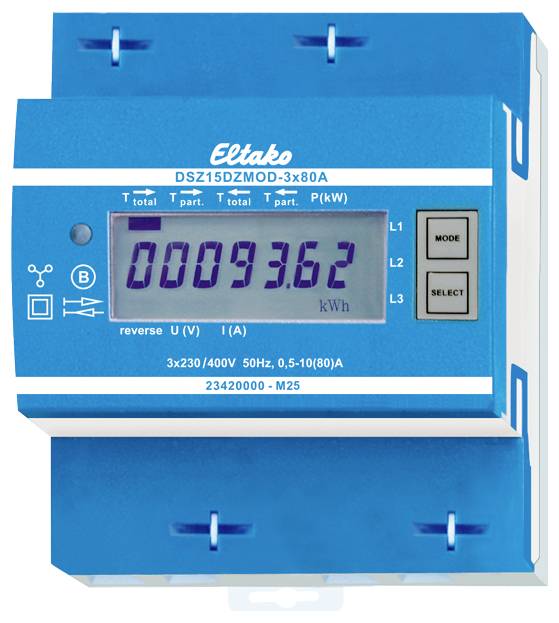

Eltako DSZ15DZMOD-3x80A MID 28380516 třífázový elektroměr digitální 10 A 1 ks

Třífázový elektroměr Modbus. Maximální proud 3 x 80A, ztráta v režimu stand-by pouze 0,8 W u L1 a vždy 0,5 W u L2 a L3. Rozvodná jednotka pro montáž na nosnou lištu DIN-EN 60715 TH35 v instalacích skříních s ochranou IP51. Jednotky dělení 4 = 70 mm široké, 58 mm hluboké. Třída přesnosti B (1 %). S rozhraním Modbus/RTU (RS485). Přímo měřící třífázový elektroměr měří činnou energii pomocí proudů mezi vstupy a výstupy. Vlastní spotřeba pouze 0,8 W resp. 0,5 W činného výkonu na cestu se neměří a nezobrazuje. Činná energie se sečte v závislosti na znaménkách. Kladný výkon v měřiči znamená vztah energie, záporný výkon znamená dodávku energie. Měření energie se provádí neslaně. Pokud je vztah energie (P kladný) větší než dodávka energie (P negativní), zvýší se stav počitadla T šipka vpravo. Pokud je dodávka energie větší než dodávka energie, zvýší se stav počitadla T šipka vlevo. Energetický potah je díky pravicovému šipce a dodávce energie zobrazen na displeji po levém místě. Lze připojit 1, 2 nebo 3 vnější vodiče s proudy do 80 A. Náběhový proud je 4O mA. Musí být k dispozici konektory L1 a N. Připojení přes RS485 Modbus datalogger: Přenos dat Modbus / RTU (RS485) a zadání adres podle návodu k obsluze. Povlak na energii a zdroj energie jsou neodvolatilně ukládány a po výpadku proudu se ihned zobrazí. 7-segmentový LCD displej je možné zobrazit během dvou týdnů i bez napájení. Autopotah a dodávka se vedle displeje zobrazují na 1000 LED blikající každou kWh. Vpravo vedle displeje se nacházejí tlačítka MODE a SELECT, kterými se v menu lomí. Nejprve se zapne podsvícení pozadí. Poté lze zobrazit celkovou činnou energii v závislosti na dodávce a dodávce, činnou energii z resetovatelné paměti, dodávku a momentální hodnotu výkonu, napětí a proudu na vnější vodič. Chybové hlášení: Pokud vnější vodič chybí, na displeji se zobrazí odpovídající vnější vodič.

Tento text byl přeložen strojově.
