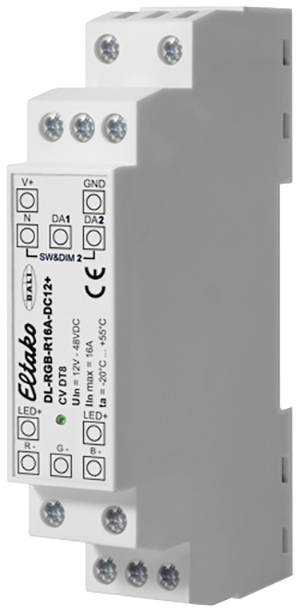

Eltako 33000023 LED stmívač Vhodné pro svítidlo: LED žárovka šedá
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (3 619,01 Kč / kus)
3 619,01 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
LED STMÍVAČ DALI 16 A RGB
- S RGB barevným řízením
- Pro lištu DIN EN 60715 TH35
- Připojovací proud 16 A.
- LED modul s konstantním napětím (CV)
Technické parametry
- Provozní napětí 18 - 48 v/DC
- Kategorie produktu
LED stmívač
- Provozní napětí
48 V
- Příkon (max.)
768 W
- Vhodné pro svítidlo
LED žárovka
- Spínací výkon LED lampy
768 W
- Barva
šedá
- Rozm.
(d x š x v) 56 x 56 x 98 mm
- Délka
56 mm
- Šířka
56 mm
- V
98 mm
- Hloubka
17.5 mm
IP20
- Přenos dat (Smart Home)
kabelový
- Série
Eltako
- Napájení
přes systémovou sběrnici
- Způsob montáže
montáž na lištu
montáž na lištu
- Spínací proud (max.)
16 A
DRA (DIN-rail adaptor)
Basic element
Push button
Grey
ANO
Push-in clamp
Neošetřené
0.12 W
Thermoplastic
Plastic
ANO
NE
NE
NE
NE
NE
NE
NE
NE
12-48 V
9.5-22.5 V
NE
Matt
IP20
1.5-2.5 mm²
17.5 mm
98 mm
56 mm
NE
NE
NE
NE
768-768 W
NE
NE
NE
768 W
ANO
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2256248 Eltako 33000023 LED stmívač Vhodné pro svítidlo: LED žárovka šedá
Popis
LED stmívač DALI s RGB barevným řízením pro nosné lišty DIN-EN 60715 TH35. V režimu stand-by ztráta pouze 0,12 W. LED moduly s konstantním napětím (CV) s provozním napětím od 12 v do 48 V.
Provozní režim DT8: DALI adresa pro ovládání jasu a barvy (dali DT8, typ RGBWAF).
Provozní režim Colour&Dim: Ovládání 2 dali adres, nastavení jasu a nastavení barvy. SwitchDim2: Provoz přes 2 spínací vstupy umožňuje ovládání jasu a barvy bez dali. Rozsah stmívání 0.1 % až 100 %. Přepínatelná PWM frekvence (122Hz / 244Hz / 488Hz / 976Hz). Napájecí napětí 12 v až 48 v DC (podle provozního napětí LED modulů). Připojovací proud 16 A. Maximální připojovací proud lze libovolně rozdělovat na kanály. Nízké ztráty při stání. Vysoká účinnost Konfigurace pomocí PC softwaru dali-Cockpit a dali-USB rozhraní. Provozní režimy: Přístroj má více provozních režimů: DT8 (stav dodání): V tomto režimu je jas a barva řízen adresou dali (Device typ 8). Ovládat lze také přes dva tlačítkové vstupy (SwitchDim2): SwD1: Jas. Krátké stisknutí tlačítka: Zapnuto/vypnuto. Dlouhé stisknutí tlačítka: Stmívání. SwD2: Barva. Colour&Dim: Tento režim slouží k ovládání RGB svítidel. Řízení se provádí pomocí 2 dali adres, přičemž na první adresu je ovlivněn jas a druhé rozdělení kanálů (např. barva). Režim Colour & Dim umožňuje přenastavení barvy bez vlivu na jas a naopak. Nastavení se provádí pomocí standardních příkazů dali, jako např. Dim Up/Down, a lze tak provádět se všemi běžnými ovládacími jednotkami a Gateway (např. KNX). Tato možnost ovládání nabízí alternativu k režimu DT8-RGBWAF. Ovládání přes dali nebo SwitchDim2: Adresa DALI 1, SwD1: Jas. Dali adresa 2, SwD2: Barva.
Tento text byl přeložen strojově.
Provozní režim DT8: DALI adresa pro ovládání jasu a barvy (dali DT8, typ RGBWAF).
Provozní režim Colour&Dim: Ovládání 2 dali adres, nastavení jasu a nastavení barvy. SwitchDim2: Provoz přes 2 spínací vstupy umožňuje ovládání jasu a barvy bez dali. Rozsah stmívání 0.1 % až 100 %. Přepínatelná PWM frekvence (122Hz / 244Hz / 488Hz / 976Hz). Napájecí napětí 12 v až 48 v DC (podle provozního napětí LED modulů). Připojovací proud 16 A. Maximální připojovací proud lze libovolně rozdělovat na kanály. Nízké ztráty při stání. Vysoká účinnost Konfigurace pomocí PC softwaru dali-Cockpit a dali-USB rozhraní. Provozní režimy: Přístroj má více provozních režimů: DT8 (stav dodání): V tomto režimu je jas a barva řízen adresou dali (Device typ 8). Ovládat lze také přes dva tlačítkové vstupy (SwitchDim2): SwD1: Jas. Krátké stisknutí tlačítka: Zapnuto/vypnuto. Dlouhé stisknutí tlačítka: Stmívání. SwD2: Barva. Colour&Dim: Tento režim slouží k ovládání RGB svítidel. Řízení se provádí pomocí 2 dali adres, přičemž na první adresu je ovlivněn jas a druhé rozdělení kanálů (např. barva). Režim Colour & Dim umožňuje přenastavení barvy bez vlivu na jas a naopak. Nastavení se provádí pomocí standardních příkazů dali, jako např. Dim Up/Down, a lze tak provádět se všemi běžnými ovládacími jednotkami a Gateway (např. KNX). Tato možnost ovládání nabízí alternativu k režimu DT8-RGBWAF. Ovládání přes dali nebo SwitchDim2: Adresa DALI 1, SwD1: Jas. Dali adresa 2, SwD2: Barva.
Tento text byl přeložen strojově.
