Name: Eltako 33000017 LED stmívač šedá
Brand: Eltako
SKU: 2256242
Availability: BackOrder

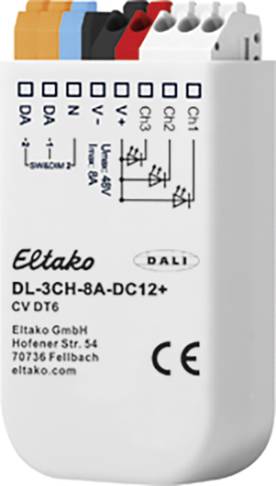

'Eltako DL-3CH-8A-DC12+' je třikanálový, mimořádně tenký LED stmívač s barevnými ovládacími prvky a technickým popisem.

Datasheety: (PDF)

Doručení: Po 19. 10.

39 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 384,30 Kč / kus)

2 384,30 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

3-kanálový dali LED stmívač 8 A.

Pro montáž do svítidla a UP zásuvky
Připojovací proud 8 A.
LED modul s konstantním napětím (CV)

Technické parametry

Provozní napětí 18 - 48 v/DC

Kategorie produktu: LED stmívač

Provozní napětí: 48 V

Příkon (max.): 384 W

Spínací výkon LED lampy: 384 W

Barva: šedá

Rozm.: (d x š x v) 15 x 33 x 59 mm

Délka: 15 mm

Šířka: 33 mm

V: 59 mm

Kanály: 3

Hloubka: 15 mm

: IP20

Přenos dat (Smart Home): kabelový

Druh upevnění: k vložení do UP zásuvky

Série: Eltako

Napájení: přes systémovou sběrnici

Způsob montáže: vestavné
pod omítku

Spínací proud (max.): 8 A

: Other

: Basic element

: Push button

: Grey

: ANO

: Push-in clamp

: Neošetřené

: 0.12 W

: Thermoplastic

: Plastic

: ANO

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: NE

: 12-48 V

: 9.5-22.5 V

: NE

: Matt

: IP20

: 1.5-1.5 mm²

: 33 mm

: 59 mm

: 15 mm

: NE

: NE

: NE

: 15 mm

: NE

: 384-384 W

: NE

: NE

: NE

: 384 W

: ANO

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2256242 Eltako 33000017 LED stmívač šedá

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2256242 Eltako 33000017 LED stmívač šedá

Popis

3-kanálový dali LED stmívač pro montáž do svítidla a podomítkové krabice. V režimu stand-by ztráta pouze 0,12 W. LED moduly s konstantním napětím (CV) s provozním napětím od 12 v do 48 V.
Provozní režim DT6: Samostatné ovládání kanálů pomocí 3 dali adres.
Provozní režim Colour&Dim: Ovládání 2 dali adres, nastavení jasu a nastavení barvy. SwitchDim2: Provoz přes 2 tlačítkové vstupy umožňuje ovládání jasu a barvy bez dali. Rozsah stmívání 0.1 % až 100 %. Přepínatelná PWM frekvence (122Hz / 244Hz / 488Hz / 976Hz). Napájecí napětí 12 v až 48 v DC (podle provozního napětí LED modulů). Připojovací proud 8 A. Maximální připojovací proud lze libovolně rozdělovat na kanály. Vysoká účinnost Konfigurace pomocí PC softwaru dali-Cockpit a dali-USB rozhraní. Provozní režimy: Přístroj má více provozních režimů: REŽIM T6 (stav při dodání): Každý kanál je řízen samostatnou adresou dali (Device typ 6). Ovládat lze také přes dva tlačítkové vstupy (SwitchDim2): SwD1: Jas. Krátké stisknutí tlačítka: Zapnuto/vypnuto. Dlouhé stisknutí tlačítka: Stmívání. SD2: Přepínač scénářů (krátké stisknutí tlačítka). Colour&Dim: Tento režim slouží k ovládání RGB svítidel. Řízení se provádí pomocí 2 dali adres, přičemž na první adresu je ovlivněn jas a druhé rozdělení kanálů (např. barva). Režim Colour & Dim umožňuje přenastavení barvy bez vlivu na jas a naopak. Nastavení se provádí pomocí standardních příkazů dali, jako např. Dim Up/Down, a lze tak provádět se všemi běžnými ovládacími jednotkami a Gateway (např. KNX). Tato možnost ovládání nabízí alternativu k režimu DT8-RGBWAF. Ovládání přes dali nebo SwitchDim2: Adresa DALI 1, SwD1: Jas. Dali adresa 2, SwD2: Barva.
