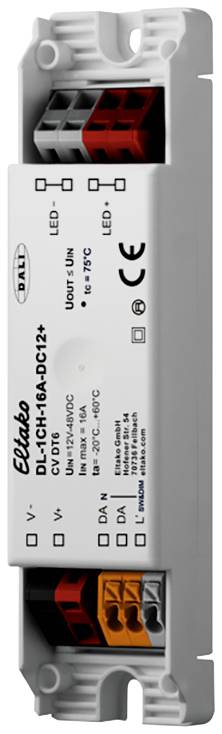

Eltako 33000016 LED stmívač Vhodné pro svítidlo: LED žárovka šedá
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 342,98 Kč / kus)
2 342,98 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
1kanálový dali-LED stmívač 16 a
- Pro stropní vhazování
- Připojovací proud 16 A.
- LED modul s konstantním napětím (CV)
Technické parametry
- Provozní napětí 18 - 48 v/DC
- Kategorie produktu
LED stmívač
- Provozní napětí
48 V
- Příkon (max.)
768 W
- Vhodné pro svítidlo
LED žárovka
- Spínací výkon LED lampy
768 W
- Barva
šedá
- Rozm.
(d x š x v) 22 x 30 x 120 mm
- Délka
22 mm
- Šířka
30 mm
- V
120 mm
- Kanály
1
- Hloubka
22 mm
IP20
- Přenos dat (Smart Home)
kabelový
- Série
Eltako
- Napájení
přes systémovou sběrnici
- Způsob montáže
vestavné
montáž do stropního podhledu
- Spínací proud (max.)
16 A
Other
Basic element
Push button
Grey
ANO
Push-in clamp
Neošetřené
0.12 W
Thermoplastic
Plastic
Other
ANO
NE
NE
NE
NE
NE
NE
ANO
NE
12-48 V
9.5-22.5 V
NE
Matt
IP20
1.5-2.5 mm²
30 mm
120 mm
22 mm
NE
NE
NE
22 mm
NE
768-768 W
NE
NE
NE
768 W
ANO
Ke stažení
List technických údajů
List technických údajů 2256241 Eltako 33000016 LED stmívač Vhodné pro svítidlo: LED žárovka šedá
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2256241 Eltako 33000016 LED stmívač Vhodné pro svítidlo: LED žárovka šedá
Popis
1kanálový dali-LED stmívač pro stropní vhazování. V režimu stand-by ztráta pouze 0,12 W. LED moduly s konstantním napětím (CV) s provozním napětím od 12 v do 48 V.
SW&Dim nebo SwitchDim2: Provoz přes 1 nebo 2 tlačítkové vstupy umožňuje ovládání jasu bez dali, případně funkce koridoru pro přímé ovládání pomocí detektoru pohybu. Rozsah stmívání 0.1 % až 100 %. Možnost přepínání PWM frekvence (122Hz / 244Hz / 488Hz / 976Hz). Napájecí napětí 12 v až 48 v DC. Max. Připojovací proud 16 A. Vysoká účinnost Konfigurace pomocí PC softwaru dali-Cockpit a dali-USB rozhraní. Provozní režimy: Výstupní kanál je řízen pomocí dali adresy (Device typ 6). Ovládat lze také pomocí (SW&Dim) nebo dvou tlačítových vstupů (SwitchDim2): SwD1, SW&Dim: Jas. Krátké stisknutí tlačítka: Zapnuto/vypnuto. Dlouhé stisknutí tlačítka: Stmívání. SD2: Přepínač scénářů (krátké stisknutí tlačítka). Je-li vstup SwD1 uveden do činnosti po dobu 2 minut, přepne se na režim „funkce koridoru“. Tento režim provozu zůstane aktivní až do odpojení přístroje od napájecího napětí (podle PowerUp: Provoz přes SwD1/SwD2). Funkce koridoru: Režim s integrovanými schodišťovými automaty (např. pro snadné ovládání relé kontaktem s jedním nebo více detektory pohybu). Při manipulaci se vstupem se zašroubuje na maximální hodnotu. Po poklesu vstupního signálu zůstává jas na této hodnotě po dobu držení na této hodnotě před jejím snížením na mezihodnotu. Po uplynutí doby zastavení mezihodnoty se vrátí k základní hodnotě jasu. Při opětovném vstupu se spustí odchod od přední hrany. S pomocí softwaru dali-Cockpit lze nakonfigurovat 1kanálový LED stmívač. Lze nastavit velikost zobrazení i hodnoty Scene a parametrů dali (zobrazené parametry odpovídají dodacím podmínkám). Dodací stav: Před prvním adresováním může být přístroj ovládán skupinovou adresou G0. Toto přednastavené přiřazení skupin se při adresování smaže, poté lze v palubní kabině dali provést libovolné přiřazení skupin. Díky vysílání dali-Reset instrukcí jsou hodnoty uvedené ve standardu dali.
