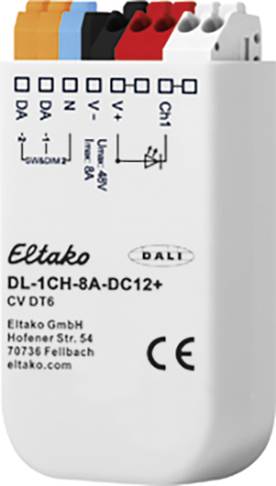

Eltako 33000015 LED stmívač Vhodné pro svítidlo: LED žárovka šedá
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (2 552,89 Kč / kus)
2 552,89 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
1kanálový dali-LED stmívač 8 a
- Pro montáž do svítidla a UP zásuvky
- Připojovací proud 8 A.
- LED modul s konstantním napětím (CV)
Technické parametry
- Provozní napětí 18 - 48 v/DC
- Kategorie produktu
LED stmívač
- Provozní napětí
48 V
- Příkon (max.)
384 W
- Vhodné pro svítidlo
LED žárovka
- Spínací výkon LED lampy
384 W
- Barva
šedá
- Rozm.
(d x š x v) 15 x 33 x 59 mm
- Délka
15 mm
- Šířka
33 mm
- V
59 mm
- Kanály
1
- Hloubka
15 mm
IP20
- Přenos dat (Smart Home)
kabelový
- Druh upevnění
k vložení do UP zásuvky
- Série
Eltako
- Napájení
přes systémovou sběrnici
- Způsob montáže
vestavné
pod omítku
- Spínací proud (max.)
8 A
Other
Basic element
Push button
Grey
ANO
Push-in clamp
Neošetřené
0.12 W
Thermoplastic
Plastic
ANO
NE
NE
NE
NE
NE
NE
ANO
NE
12-48 V
9.5-22.5 V
NE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
NE
NE
NE
15 mm
NE
384-384 W
NE
NE
NE
384 W
ANO
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2256240 Eltako 33000015 LED stmívač Vhodné pro svítidlo: LED žárovka šedá
Popis
1kanálový dali-LED stmívač pro montáž do svítidla a UP zásuvky. V režimu stand-by ztráta pouze 0,12 W. LED moduly s konstantním napětím (CV) s provozním napětím od 12 v do 48 V.
SW&Dim nebo SwitchDim2: Provoz přes 1 nebo 2 tlačítkové vstupy umožňuje ovládání jasu bez dali, případně funkce koridoru pro přímé ovládání pomocí detektoru pohybu. Rozsah stmívání 0.1 % až 100 %. Možnost přepínání PWM frekvence (122Hz / 244Hz / 488Hz / 976Hz). Napájecí napětí 12 v až 48 v DC. Max. Připojovací proud 8 A. Vysoká účinnost konfigurace pomocí PC softwaru dali-Cockpit a dali-USB rozhraní. Provozní režimy: Výstupní kanál je řízen pomocí dali adresy (Device typ 6). Ovládat lze také pomocí (SW&Dim) nebo dvou tlačítových vstupů (SwitchDim2): SwD1, SW&Dim: Jas. Krátké stisknutí tlačítka: Zapnuto/vypnuto. Dlouhé stisknutí tlačítka: Stmívání. SD2: Přepínač scénářů (krátké stisknutí tlačítka). Pokud je vstup SwD1 stiskován po dobu 2 minut, přepne se na funkci koridoru. Tento režim provozu zůstane aktivní až do odpojení přístroje od napájecího napětí (podle PowerUp: Provoz přes SwD1/SwD2). Funkce koridoru: Režim s integrovanými schodišťovými automaty (např. pro snadné ovládání relé kontaktem s jedním nebo více detektory pohybu). Při manipulaci se vstupem se zašroubuje na maximální hodnotu. Po poklesu vstupního signálu zůstává jas na této hodnotě po dobu držení na této hodnotě před jejím snížením na mezihodnotu. Po uplynutí doby zastavení mezihodnoty se vrátí k základní hodnotě jasu. Při opětovném vstupu se spustí odchod od přední hrany. S pomocí softwaru dali-Cockpit lze nakonfigurovat 1kanálový LED stmívač. Lze nastavit jak přiřazování ke skupinám, tak nakonfigurovat hodnoty scénářů a parametrů dali (zobrazené parametry odpovídají stavu dodání). Dodací stav: Před prvním adresováním může být přístroj ovládán skupinovou adresou G0. Toto přednastavené přiřazení skupin se při adresování smaže, poté lze v palubní kabině dali provést libovolné přiřazení skupin. Díky vysílání dali-Reset instrukcí jsou hodnoty uvedené ve standardu dali.
Tento text byl přeložen strojově.
SW&Dim nebo SwitchDim2: Provoz přes 1 nebo 2 tlačítkové vstupy umožňuje ovládání jasu bez dali, případně funkce koridoru pro přímé ovládání pomocí detektoru pohybu. Rozsah stmívání 0.1 % až 100 %. Možnost přepínání PWM frekvence (122Hz / 244Hz / 488Hz / 976Hz). Napájecí napětí 12 v až 48 v DC. Max. Připojovací proud 8 A. Vysoká účinnost konfigurace pomocí PC softwaru dali-Cockpit a dali-USB rozhraní. Provozní režimy: Výstupní kanál je řízen pomocí dali adresy (Device typ 6). Ovládat lze také pomocí (SW&Dim) nebo dvou tlačítových vstupů (SwitchDim2): SwD1, SW&Dim: Jas. Krátké stisknutí tlačítka: Zapnuto/vypnuto. Dlouhé stisknutí tlačítka: Stmívání. SD2: Přepínač scénářů (krátké stisknutí tlačítka). Pokud je vstup SwD1 stiskován po dobu 2 minut, přepne se na funkci koridoru. Tento režim provozu zůstane aktivní až do odpojení přístroje od napájecího napětí (podle PowerUp: Provoz přes SwD1/SwD2). Funkce koridoru: Režim s integrovanými schodišťovými automaty (např. pro snadné ovládání relé kontaktem s jedním nebo více detektory pohybu). Při manipulaci se vstupem se zašroubuje na maximální hodnotu. Po poklesu vstupního signálu zůstává jas na této hodnotě po dobu držení na této hodnotě před jejím snížením na mezihodnotu. Po uplynutí doby zastavení mezihodnoty se vrátí k základní hodnotě jasu. Při opětovném vstupu se spustí odchod od přední hrany. S pomocí softwaru dali-Cockpit lze nakonfigurovat 1kanálový LED stmívač. Lze nastavit jak přiřazování ke skupinám, tak nakonfigurovat hodnoty scénářů a parametrů dali (zobrazené parametry odpovídají stavu dodání). Dodací stav: Před prvním adresováním může být přístroj ovládán skupinovou adresou G0. Toto přednastavené přiřazení skupin se při adresování smaže, poté lze v palubní kabině dali provést libovolné přiřazení skupin. Díky vysílání dali-Reset instrukcí jsou hodnoty uvedené ve standardu dali.
