Drive System Europe by MSW lineární servomotor DSAK4-12-100-300-IP54 10070183 délka 300 mm Posuvná síla 100 N 12 V/DC 1

Válcový, stříbrný tlumič z kovu s černým zakončením, vhodný pro mechanické nebo průmyslové aplikace.

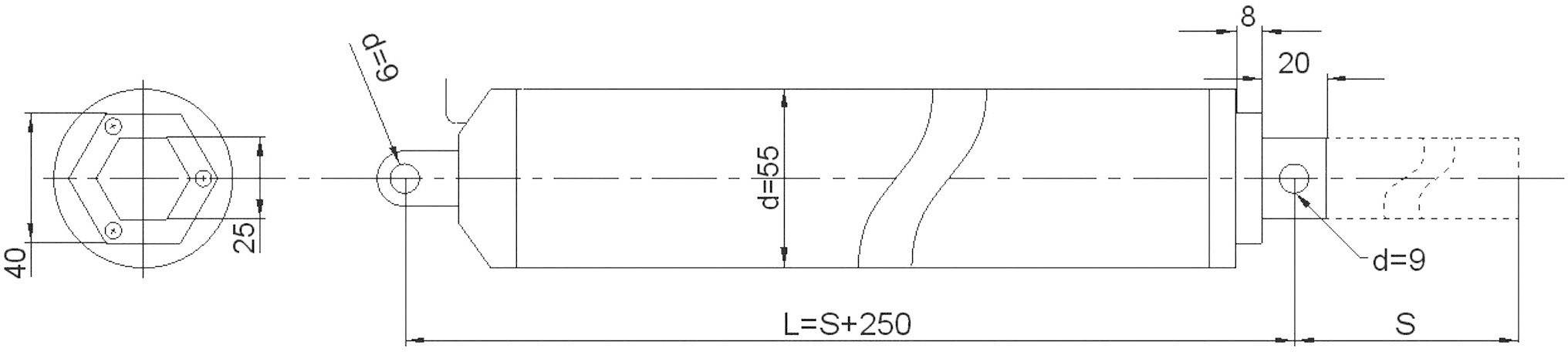

Technický výkres válcové součásti s podrobnými rozměry. Délka: L=S+250, průměr: d=55, konce: d=9.

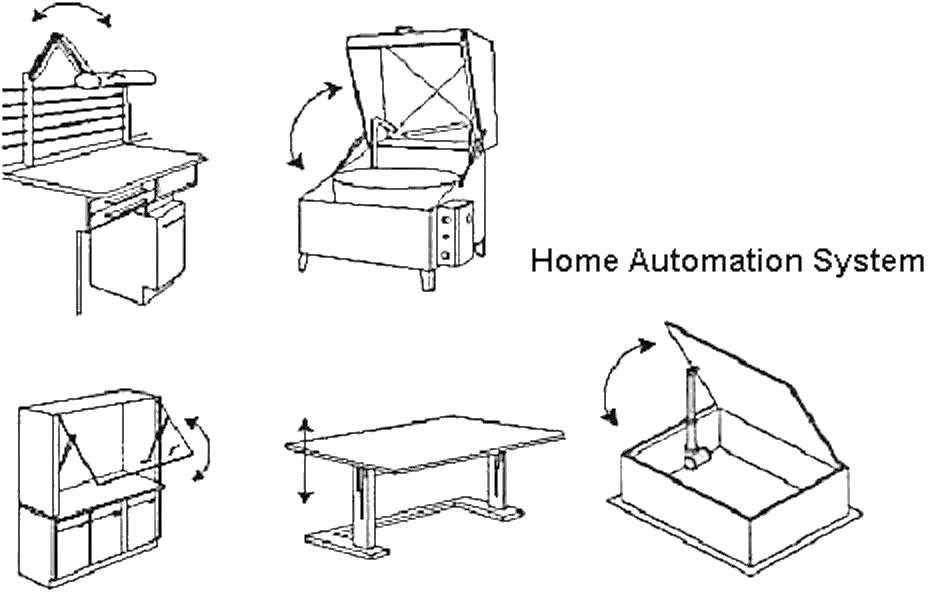

Náčrt pěti automatizovaných kusů nábytku se šipkami znázorňujícími pohyby. Vpravo je napsáno 'Systém domácí automatizace'.

1/3

Jmenovitý proud - filtr

9.4 A

Jmenovité napětí

12 V/DC

Rychlost (max.)

140 mm/s

délka

300 mm

Posuvná síla

100 N

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 577,69 Kč / kus)

4 387,60 Kč

-18 %

3 577,69 Kč

Bez DPH.

Doprava zdarma

Už jen 3 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Stejnosměrný elektromotor DSAK4

Velmi tichý
Vysoká rychlost
Integrovaný koncový spínač

Technické parametry

Statická přídržná síla: až 400 N
Doba zapnutí: až 15 % (např. 1,5 minuty provozu pod plným zatížením, během 10 minut)

Jmenovitý proud: 9.4 A

Jmenovitý proud - filtr: 9.4 A

Číslo výrobce: 10070183

Typ: DSAK4-12-100-300-IP54

: IP54

Jmenovité napětí: 12 V/DC

Rychlost (max.): 140 mm/s

délka: 300 mm

Max. teplota: +65 °C

Min. teplota: -26 °C

Max. okolní teplota: +65 °C

Min. okolní teplota: -26 °C

Posuvná síla: 100 N

Kategorie produktu: lineární servomotor

Ke stažení

List technických údajů

List technických údajů 191759 Drive System Europe by MSW lineární servomotor DSAK4-12-100-300-IP54 10070183 délka 300 mm Posuvná síla 100 N 12 V/DC 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 191759 Drive System Europe by MSW lineární servomotor DSAK4-12-100-300-IP54 10070183 délka 300 mm Posuvná síla 100 N 12 V/DC 1

Prohlášení o shodě

Prohlášení o shodě 191759 Drive System Europe by MSW lineární servomotor DSAK4-12-100-300-IP54 10070183 délka 300 mm Posuvná síla 100 N 12 V/DC 1

Popis

Trubkovitý válec s trapézovou závitovou hřídelí a integrovanou planetovou převodovkou s 12- nebo 24V stejnosměrným elektromotorem. Díky tichému chodu je vhodný do kanceláře nebo bytu, velký rozsah teplot od -26 do +65 °C lze použít ale i ve venkovním prostředí. Vestavěné koncové spínače zabraňují pohybu v koncových polohách a chrání tak i před mechanickým poškozením. Přes integrované zapojení diod probíhá rychlá změna směru díky jednoduchému přepólování napětí stejnosměrného motoru.
