Name: Dold UH6937.02PS/61 DC24V 0066820 relé pro měření zpětného výkonu Počet reléových výstupů: 2
Brand: Dold
SKU: 2359199
Availability: BackOrder

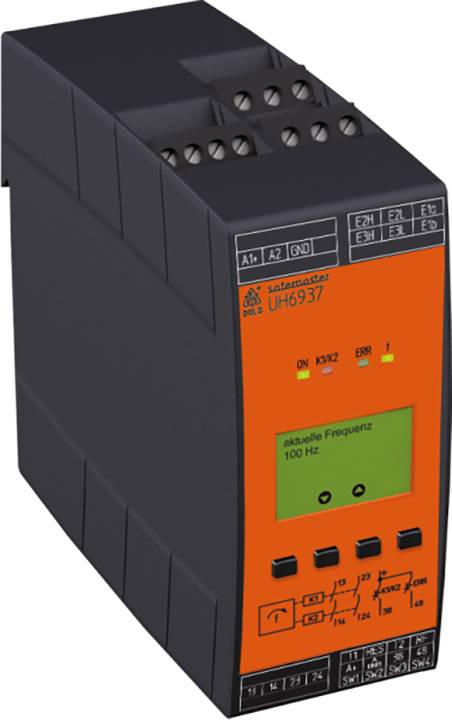

Elektronické zařízení s šedým krytem a červeným předním panelem. Na displeji je zobrazena 'aktuální frekvence 100 Hz'. Nahoře je několik konektorů a dole ovládací prvky.

Ilustrační obrázek

Kategorie produktu

relé pro měření zpětného výkonu

Počet reléových výstupů

Provozní napětí

24 V/DC

Typ

UH6937.02PS/61 DC24V

Vstupy měření

Universelle Messeingänge für AC-Spannungen von 8 ... 280 V für 1-phasige Überwachung sowie 16 ... 690 V für 1- und 3-phasige Überwachung; Frequenz-Messeingang Spannungsbereich E1a-E2L. E1b-E3L: AC 8 ... 280 V. E1a-E2H. E1b-E3H: AC 16 ... 690 V; Eingangsfrequenz: Variante /0_ _: < 700 Hz. Variante /1_ _: < 1200 Hz; Galvanische Trennung: Frequenz-Messeingang zu Hilfsspannung und Ausgangskontakten

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (23 450,41 Kč / kus)

23 450,41 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Frekvenční měřicí vstup
Rozsah napětí
E1A-E2L, E1b-E3L: AC 8... 280 V
E1A-E2H, E1b-E3H: AC 16... 690 V
(V závislosti na frekvenci viz charakteristická křivka)
Vstupní frekvence:
Varianta / 0_ _: < 700 Hz
Varianta / 1_ _: < 1200 Hz
Galvanické oddělení: Frekvenční měřicí vstup pro pomocné napětí a výstupní kontakty
Prahová hodnota (práh frekvence)
Varianta / 0_ _: Nastavitelná od 1 Hz... 600 Hz
Varianta / 1_ _: Nastavitelná od 1 Hz... 1000 Hz
Frekvenční měnič taktovací frekvence
Varianta / 0_ _: ≥ 1 kHz
Varianta / 1_ _: ≥ 2 kHz
Přesnost měření < ± 2 %
Stabilita nastavené prahové hodnoty při odchylce pomocného napětí a teploty < : ± 1 %
Hystereze: Nastavitelná od 2... 10 % z nastavené hraniční hodnoty
Pomocné napětí uH (pro měřený vstup galvanicky odděleno): DC 24 V.
Napájecí zdroj musí splňovat požadavky SELV/PELV
Rozsah napětí: 0,8... 1,1 UH
Jmenovitá spotřeba: Typ. 3,2 W
Zabezpečení přístroje: Interní s PTC
Ochrana proti přepětí: Interní díky VDR
Doba zapnutí tlačítka Reset > : 1,2 s.
Kontaktní osazení: 2 pracovní kontakty
Typ kontaktu: Relé, nuceně vedené
Tepelný proud Ith: 8 a (viz mezní křivka celkového proudu)
SPÍNACÍ VÝKON PODLE AC 15: 3 A / AC 230 V IEC/EN 60947-5-1
PODLE DC 13: 2 A / DC 24 V IEC/EN 60947-5-1
DC 13: 4 a / DC 24 v při 0,1 Hz

Typ: UH6937.02PS/61 DC24V

Kategorie produktu: relé pro měření zpětného výkonu

Počet reléových výstupů: 2

Vstupy měření: Universelle Messeingänge für AC-Spannungen von 8 ... 280 V für 1-phasige Überwachung sowie 16 ... 690 V für 1- und 3-phasige Überwachung; Frequenz-Messeingang Spannungsbereich E1a-E2L. E1b-E3L: AC 8 ... 280 V. E1a-E2H. E1b-E3H: AC 16 ... 690 V; Eingangsfrequenz: Variante /0_ _: < 700 Hz. Variante /1_ _: < 1200 Hz; Galvanische Trennung: Frequenz-Messeingang zu Hilfsspannung und Ausgangskontakten

Provozní napětí: 24 V/DC

Rozm.: (d x š x v) 121 x 45 x 107 mm

Šířka: 45 mm

V: 107 mm

Délka: 121 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359199 Dold UH6937.02PS/61 DC24V 0066820 relé pro měření zpětného výkonu Počet reléových výstupů: 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359199 Dold UH6937.02PS/61 DC24V 0066820 relé pro měření zpětného výkonu Počet reléových výstupů: 2

Popis

Hlídač otáček a frekvence UH 6937 slouží k bezpečnému monitorování frekvence střídavého napětí. Používá se při monitorování výstupní frekvence frekvenčních měničů nebo při monitorování četnosti sběrných rotorů smyčkových motorů. Dalším oblastí použití je monitorování jeřábů. Parametry lze snadno a pohodlně nastavit a kdykoli změnit na displeji.

Odpovídá
Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
MEZ PRO NÁROK NA SIL (SIL CL) 3 Podle IEC/EN 62061
Safety Integrity Level (sil) 3 Podle IEC/EN 61508
Safety Integrity Level (sil) 3 Podle IEC/EN 61511
· sledování jednofázových nebo třífázových střídavých napětí a přepětí
Uživatelsky příjemný přední displej
Pro pohodlné, menu-řízené nastavení parametrů
Pro zobrazení požadované a skutečné hodnoty v Hz
· rychlá odezva díky měření periody vstupní frekvence
· univerzální měřicí vstupy pro AC napětí 8... 280 v pro jednofázové monitorování a 16... 690 v pro 1 a 3-fázové monitorování
Nastavitelná hystereze
· nastavitelné zpoždění uvolnění 0... 100 s.
· nastavitelná doba přemosťování od 0... 100 s.
Nastavitelné zpoždění alarmu 0,1... 100 s.
· uložení alarmu nebo Auto-Reset
· galvanické oddělení měřicího vstupu, pomocného napětí a výstupních kontaktů
2-kanálová konstrukce
Nuceně vedené výstupní kontakty
· LED kontrolky a 2 polovodičové signalizační výstupy
· Šířka 45 mm
· se zásuvnými bloky pro rychlou výměnu zařízení
