Name: Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 soft startér
Brand: Dold
SKU: 2359190
Availability: BackOrder

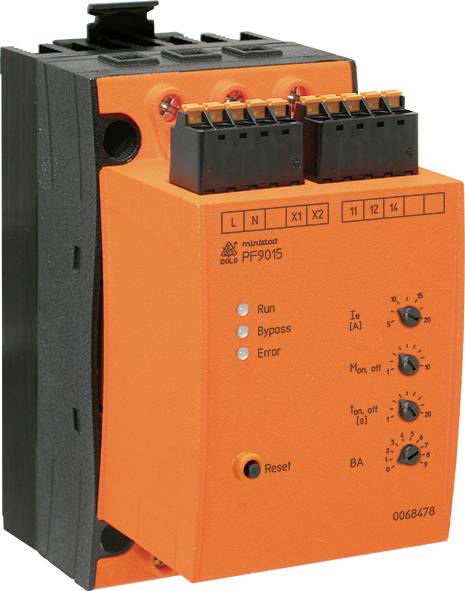

Elektronické zařízení v oranžové a černé barvě s několika konektory a štítky: 'Run', 'Bypass', 'Error'. Model 'PF9015'.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (15 685,12 Kč / kus)

15 685,12 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pro omezení náběhového proudu a plynulý rozběh asynchronních motorů
Pouze jeden přístroj široký 67,5 mm pro pozvolný rozběh, ochranu motoru, sledování sledu fází, podpětí a přepětí
Plynulý rozběh a minimální rozběhový proud
Zvyšuje životnost střídavých motorů a mechanických součástek
Pro proud motoru do 2 a (až 4 a na vyžádání)
Pozvolný rozběh / pozvolný čas 1... 2 s
Úspora energie díky překlenutí výkonových polovodičů po pozvolný rozběh
Symetrický rozběhový proud

Technické parametry

Pomocné napětí: 230 v AC ± 10 %
Ochrana proti přepětí: Varistor AC 275 V.
Rozběhový / doběhový čas: 1... 20 s
Rozběhový / doběhový moment: 20... 70 % jmenovitého momentu motoru
Napětí za Kickem: Plné řízení tyristorů
Doba zapnutí ze pleteniny: 100 ms, 200 ms, 400 ms
Spotřeba: 4 VA
Řídicí vstup Run X1 (+), X2
Řídicí napětí: AC/DC 20... 300 V
Vstupní proud: 0,2 mA... 3,1 mA
Zpoždění zapnutí: 60 ms
Zpoždění vypnutí: 320 ms
Výstup pro alarm připraven 11, 12, 14
Kontaktní osazení: 1 měnič
Spínací schopnost
Dle AC 15
SPÍNACÍ KONTAKT: 230 A / AC 3 V IEC/EN 60 947-5-1
ROZPÍNACÍ KONTAKT 1 A / AC 230 V IEC/EN 60 947-5-1
Elektrická životnost
Podle AC 15 při 3 a, AC 230 v: 2x 105 spínacích cyklů
Přípustná frekvence spínání: Max. 1 800 spínacích cyklů / h.
Odolnost proti zkratu
Max. Tavná pojistka 4 a gG / GL IEC/EN 60 947-5-1
Mechanická životnost: ≥ 108 spínacích cyklů

Napětí motoru: 3AC 200 - 480 V

Kategorie produktu: soft startér

Připojovací proud: 5 A

Provozní napětí: 3 AC 200... 480 V

Aktivní fáze: 3

Číslo výrobce: 0068478

Typ: PF9015.11 3AC200-480V HU=AC230V 5-20A

Doba rozběhu: 1 ... 20 s

Doba doběhu: 1 ... 20 s

Rozm.: (d x š x v) 67.5 x 22.5 x 105 mm

Připojení: šroubová svorka
pružinová svorka

Šířka: 22.5 mm

V: 105 mm

Délka: 67.5 mm

Hloubka: 120.3 mm

Max. teplota: +50 °C

Min. teplota: -20 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 soft startér

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 soft startér

Popis

PF 9015 z řady MINISTART je odolná elektronická řídicí jednotka pro měkký start a vypnutí třífázových/asynchronních motorů s integrovanými monitorovacími funkcemi. Po dokončení běhu jsou výkonové jednotky pomocí relé přemostěny, aby se minimalizovala ztráta výkonu.

· Podle IEC/EN 60 947-4-2
· Vhodné pro motory IE3
· 3-fázové řízení s integrovaným bypasovým relé
· Sledování sledu fází, podpětí a přepětí
· Bloková ochrana v režimu Bypass
· Integrovaná ochrana motoru podle třídy 10 · Podle IEC/EN 60947-4-2
· Omezení náběhového proudu
· Tyristorový monitoring
· Identifikace chybějící zátěže
· Automatické rozpoznání frekvence zátěžového napětí
· Kontrola teploty výkonových polovodičů
· Funkce Kickstart
· Šířka 67,5 mm
