Name: Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 hladinové relé Počet reléových výstupů: 2
Brand: Dold
SKU: 2359235
Availability: BackOrder

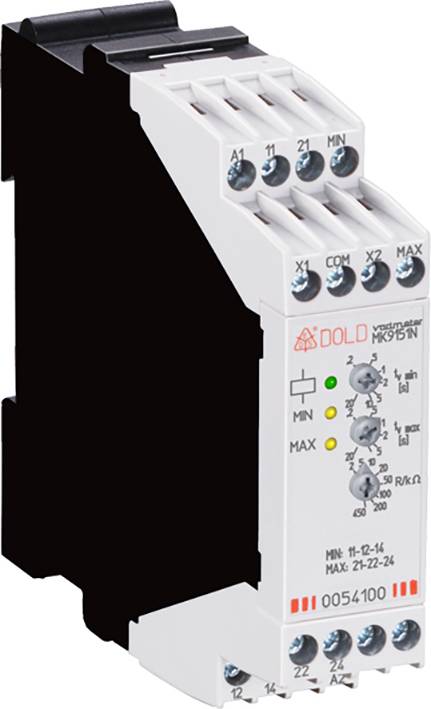

Digitální časové relé v bílém pouzdře s několika možnostmi připojení a LED indikátory pro stav a nastavení.

Ilustrační obrázek

Kategorie produktu

hladinové relé

Počet reléových výstupů

Provozní napětí

24 V/DC

Typ

MK9151N.12 2-450kOHM DC24V 0,2-20s

Vstupy měření

3 Elektrodenanschlüsse

Datasheety: (PDF)

Doručení: St 18. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 949,59 Kč / kus)

4 169,42 Kč

-5 %

3 949,59 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Rozsah nastavení
Odpor kapaliny: 2... 450 kΩ (odezva)
Nastavení: Logaritmicky dělená absolutní stupnice
Hystereze spínacího bodu: Cca 4 % (při 450 kΩ)... 15 % (při 2 kΩ) nastavené hodnoty
Kontaktní osazení: 2x 1 přepínací kontakt
Tepelný proud Ith: 4 A.
Spínací schopnost
PODLE AC 15 SPÍNACÍCH KONTAKTŮ: 3 A / AC 230 V IEC/EN 60947-5-1
ROZPÍNACÍ KONTAKT 1 A / AC 230 V IEC/EN 60947-5-1
PODLE DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
Elektrická životnost
Podle AC 15 při 1 a, AC 230 v: 1,5 x 105 spínacích cyklů IEC/EN 60947-5-1
Odolnost proti zkratu max. Tavná pojistka 4 a gG / GL IEC/EN 60947-5-1
Mechanická životnost: ≥ 30 x 10 6 spínacích cyklů
Teplotní rozsah: Provoz: - 20... 60 °C
Připojení vodiče: Šroubové svorky
Hmotnost: cca 180 g

Typ: MK9151N.12 2-450kOHM DC24V 0,2-20s

Kategorie produktu: hladinové relé

Počet reléových výstupů: 2

Vstupy měření: 3 Elektrodenanschlüsse

Provozní napětí: 24 V/DC

Rozm.: (d x š x v) 98 x 22.5 x 90 mm

Hmotnost: 210 g

Údaje o hmotnosti: cca

Šířka: 22.5 mm

V: 90 mm

Délka: 98 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 hladinové relé Počet reléových výstupů: 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 hladinové relé Počet reléových výstupů: 2

Popis

Multifunkční bezpečnostní časové relé UG 6960 slouží k ochraně osob a strojů díky bezpečnostnímu uvolnění a přerušení bezpečnostního obvodu. To se provádí pomocí funkce zpoždění nastavené na přístroji. Otočným spínačem nastavte 5 a hotovo. Nastavené doby zpoždění jsou bezpečné po celou dobu. Bezpečnostní časové relé UG 6960 je k dispozici s různými bezpečnostními funkcemi. Má bezpečné zpožděné kontakty a okamžité kontakty.

· PODLE IEC/EN 60 255, DIN VDE 0435-303
· 3 elektrodové přípojky pro 2bodovou a 1bodovou regulaci úrovně
· Vysoká odolnost měřicího okruhu galvanicky odděleného od sítě
· Max. Délka kabelu k elektrodami: 3 000 m.
Velký rozsah nastavení: 2... 450 kΩ, rozdíl mezi kapalinou a pěnou
Zpožděný rozběh a návrat: 0,2... 20 s, samostatně nastavitelný pro MINIMÁLNÍ a MAXIMÁLNÍ úroveň
· programovatelné pro:
2 odděleně řízené výstupní relé pro MINIMÁLNÍ a MAXIMÁLNÍ úroveň
Společně ovladatelné výstupní relé v 2bodové hysterezi - regulace hladiny
Princip pracovního proudu (v případě závady aktivuje výstupní relé)
Princip klidového proudu (výstupní relé v případě závady není aktivováno)
· měřicí obvod pro elektrody pracuje s interně generovaným střídavým napětím (cca 30 Hz) v přístroji, a proto v kapalině nepůsobí žádné příznaky elektrolýzy
· pro pomocná napětí AC 24... 230 V NEBO DC 24 V.
LED pro připravenost k provozu a pro umístění kontaktu
2 výstupní relé s 1 měničem
