Dold MK7830N.82 AC/DC24V+AC230V 0,02s-9999h 0062073 časové relé, 0.02 s - 9999 h, 230 V/AC, 4 A, 1 ks

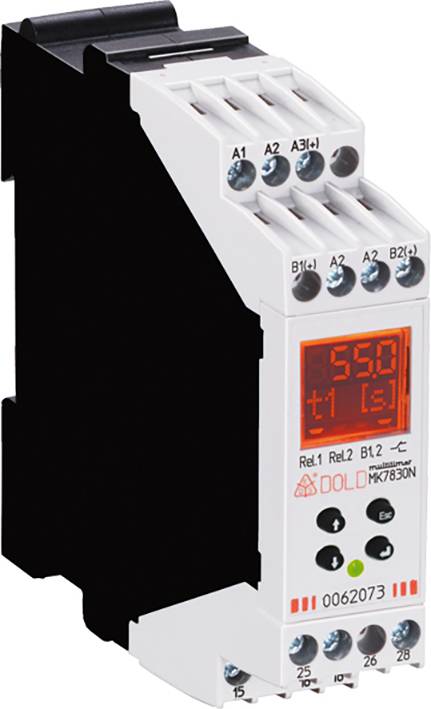

Bílé elektronické relé s digitálním displejem zobrazuje '(t1) (s) 550'. Zařízení má několik připojovacích portů nahoře a dole.

Ilustrační obrázek

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

Zpožděný rozběh a návrat s řídicím kontaktem

Zpožděný rozběh a návrat

generátor hodinových pulzů

Blinkr symetrický

Měnič ZAP a VYP

Výstupní měnič

Impulzní čidlo

Měnič impulzů

Vstupní měnič

Provozní napětí

24 V/AC

24 V/DC

230 V/AC

Min. provozní napětí

24 V

Datasheety: (PDF)

Doručení: Út 6. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 486,78 Kč / kus)

5 486,78 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Vždy správné časové relé na skladě
Více místa ve skříňovém rozvaděči díky 2 multifunkčním relé v jednom pouzdře
Přesné časové procesy díky digitálnímu nastavení

Technické parametry

Přípustná frekvence spínání: 36000 spínacích cyklů / h.
Odolnost proti zkratu
Max. Tavná pojistka 4 a gG / GL IEC/EN 60947-5-1

Kategorie produktu: časové relé

Typ: MK7830N.82 AC/DC24V+AC230V 0,02s-9999h

Provedení: multifunkční

Připojení: šroubová svorka

Funkce: Zpožděný rozběh a návrat s řídicím kontaktem
Zpožděný rozběh a návrat
generátor hodinových pulzů
Blinkr symetrický
Měnič ZAP a VYP
Výstupní měnič
Impulzní čidlo
Měnič impulzů
Vstupní měnič

Provozní napětí: 24 V/AC
24 V/DC
230 V/AC

Min. provozní napětí: 24 V

Provozní napětí max.: 230 V

Provozní napětí: 24 - 230 V

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 4 A

Časový rozsah (min.): 0.02 s

Časový rozsah (max.): 9999 h

Min. teplota: 0 °C

Max. teplota: +55 °C

: IP20
IP40

Elektrická životnost: Podle AC 15 při 1 a, AC 230 v: 1,5 x 10⁵spínacích reproduktory IEC/EN 60947-5-1

Mechanická životnost: 1x 10⁸ spínacích cyklů

Šířka: 22.5 mm

V: 90 mm

Hloubka: 99 mm

Rozm.: (š x v x h) 22.5 x 90 x 99 mm

Obsah: 1 ks

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Funkce

Typ kontaktu

Provozní napětí max.

Dold MK7830N.82 AC/DC24V+AC230V 0,02s-9999h 0062073 časové relé, 0.02 s - 9999 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359213

Tento produkt

24 V/AC24 V/DC230 V/AC

Zpožděný rozběh a návrat s řídicím kontaktem Zpožděný rozběh a návrat generátor hodinových pulzů Blinkr symetrický Měnič ZAP a VYP Výstupní měnič Impulzní čidlo Měnič impulzů Vstupní měnič

2 přepínací kontakty

230 V

Dold IK7817N.81/200 AC/DC12-240V 0,02s-300h 0054359 časové relé, 0.02 s - 300 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359228

12 V/AC12 V/DC240 V/AC

1 přepínací kontakt

240 V

Dold MK7850N.82/200/61 AC/DC12-240V 0056618 časové relé, 0.02 s - 300 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359233

12 V/AC12 V/DC240 V/AC

Zpožděný rozběh a návrat s řídicím kontaktem Zpožděný rozběh a návrat generátor hodinových pulzů Blinkr symetrický Měnič ZAP a VYP Výstupní měnič Impulzní čidlo

2 přepínací kontakty

240 V

Dold MK7850N.82/500/61 AC/DC12-240V 0054052 časové relé, 0.02 s - 300 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359234

12 V/AC12 V/DC240 V/AC

Zpožděný rozběh a návrat s řídicím kontaktem Zpožděný rozběh a návrat generátor hodinových pulzů Blinkr symetrický Měnič ZAP a VYP Výstupní měnič Impulzní čidlo

2 přepínací kontakty

240 V

Dold BC7935N.81 AC/DC24-240V 0,05S-300H. 0052778 časové relé, 0.05 s - 300 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359262

12 V/AC12 V/DC240 V/AC

Zpožděný rozběh a návrat s řídicím kontaktem Zpožděný rozběh a návrat generátor hodinových pulzů Měnič ZAP a VYP Impulzní čidlo Měnič impulzu

2 přepínací kontakty

240 V

Ke stažení

List technických údajů

List technických údajů 2359213 Dold MK7830N.82 AC/DC24V+AC230V 0,02s-9999h 0062073 časové relé, 0.02 s - 9999 h, 230 V/AC, 4 A, 1 ks

Popis

MK 7830N je ideální modul časování pro průmyslové řídicí úlohy v závislosti na čase. Jednoduchá a uživatelsky přívětivá konfigurace umožňuje optimální přizpůsobení aplikace. Multifunkční časové relé je také ideální pro servisní a údržbářské práce, protože může nahradit časové relé s různými funkcemi a časovými rozsahy.

· Podle IEC/EN 61 812-1
· Digitální nastavitelné multifunkční časové relé
· Funkce pro každé výstupní relé libovolně nastavitelné:
Vyp (OFF)
Okamžitý kontakt (ON)
Zpoždění odezvy
Funkce rozmazání (EW)
Zpožďovač impulzů s nastavením délky impulzu (IE)
Taktovač, začátek s impulzem (TI)
Synchronizátor, začátku s pauzou (TP)
Zpožděný návrat (RV)
Měnič impulzů (IF)
Funkce rozmazání (AW)
Funkce rozmazání a rozmazání (EW/AW)
Zpožděný rozběh a návrat (AV / RV)
Výstupní relé 2 spíná jako výstupní relé 1 (R2 = R1)
· 2-NAPĚŤOVÉ PROVEDENÍ AC 230 V + AC/DC 24 V.
· 2 časy přepínání t1 a t2 od 0,02 s... 9999 h odděleně nastavitelné
· LED displej pro stav zařízení
· Šířka 22,5 mm
