Dold IK7817N.81/200 AC/DC12-240V 0,02s-300h 0054359 časové relé, 0.02 s - 300 h, 230 V/AC, 4 A, 1 ks

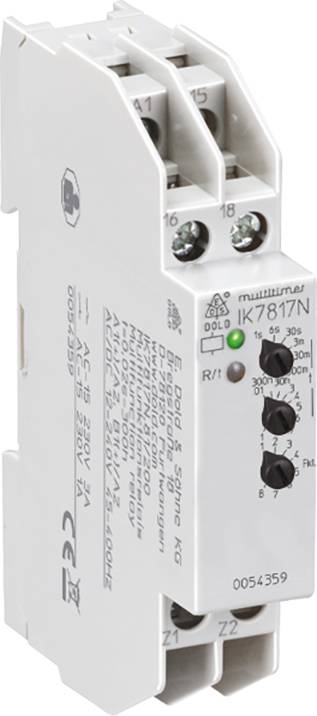

Multifunkční časové relé série IK 7817N od firmy Dold & Söhne. Zobrazuje různá nastavení časových zpoždění a připojení.

Ilustrační obrázek

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

Zpožděný rozběh a návrat s řídicím kontaktem

Zpožděný rozběh a návrat

generátor hodinových pulzů

Blinkr symetrický

Měnič ZAP a VYP

Výstupní měnič

Impulzní čidlo

Měnič impulzů

Vstupní měnič

Provozní napětí

12 V/AC

12 V/DC

240 V/AC

Min. provozní napětí

12 V

Datasheety: (PDF)

Doručení: Út 6. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 623,97 Kč / kus)

3 623,97 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Přípustná frekvence spínání: 36000 spínacích cyklů / h.
Odolnost proti zkratu
Max. Tavná pojistka 4 a gG / GL IEC/EN 60947-5-1

Kategorie produktu: časové relé

Typ: IK7817N.81/200 AC/DC12-240V 0,02s-300h

Provedení: multifunkční

Připojení: šroubová svorka

Funkce: Zpožděný rozběh a návrat s řídicím kontaktem
Zpožděný rozběh a návrat
generátor hodinových pulzů
Blinkr symetrický
Měnič ZAP a VYP
Výstupní měnič
Impulzní čidlo
Měnič impulzů
Vstupní měnič

Provozní napětí: 12 V/AC
12 V/DC
240 V/AC

Min. provozní napětí: 12 V

Provozní napětí max.: 240 V

Provozní napětí: 12 - 240 V

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 4 A

Časový rozsah (min.): 0.02 s

Časový rozsah (max.): 300 h

Min. teplota: 0 °C

Max. teplota: +55 °C

: IP20
IP40

Elektrická životnost: Podle AC 15 při 1 a, AC 230 v: 1,5 x 10⁵spínacích reproduktory IEC/EN 60947-5-1

Mechanická životnost: ≥ 1x 10⁶spínacích cyklů

Šířka: 17.5 mm

V: 90 mm

Hloubka: 59 mm

Rozm.: (š x v x h) 17.5 x 90 x 59 mm

Obsah: 1 ks

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Funkce

Typ kontaktu

Provozní napětí max.

Dold IK7817N.81/200 AC/DC12-240V 0,02s-300h 0054359 časové relé, 0.02 s - 300 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359228

Tento produkt

12 V/AC12 V/DC240 V/AC

Zpožděný rozběh a návrat s řídicím kontaktem Zpožděný rozběh a návrat generátor hodinových pulzů Blinkr symetrický Měnič ZAP a VYP Výstupní měnič Impulzní čidlo Měnič impulzů Vstupní měnič

1 přepínací kontakt

240 V

Dold MK7830N.82 AC/DC24V+AC230V 0,02s-9999h 0062073 časové relé, 0.02 s - 9999 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359213

24 V/AC24 V/DC230 V/AC

2 přepínací kontakty

230 V

Dold MK7850N.82/200/61 AC/DC12-240V 0056618 časové relé, 0.02 s - 300 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359233

12 V/AC12 V/DC240 V/AC

Zpožděný rozběh a návrat s řídicím kontaktem Zpožděný rozběh a návrat generátor hodinových pulzů Blinkr symetrický Měnič ZAP a VYP Výstupní měnič Impulzní čidlo

2 přepínací kontakty

240 V

Dold MK7850N.82/500/61 AC/DC12-240V 0054052 časové relé, 0.02 s - 300 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359234

12 V/AC12 V/DC240 V/AC

Zpožděný rozběh a návrat s řídicím kontaktem Zpožděný rozběh a návrat generátor hodinových pulzů Blinkr symetrický Měnič ZAP a VYP Výstupní měnič Impulzní čidlo

2 přepínací kontakty

240 V

Dold BC7935N.81 AC/DC24-240V 0,05S-300H. 0052778 časové relé, 0.05 s - 300 h, 230 V/AC, 4 A, 1 ks

Objednací číslo:2359262

12 V/AC12 V/DC240 V/AC

Zpožděný rozběh a návrat s řídicím kontaktem Zpožděný rozběh a návrat generátor hodinových pulzů Měnič ZAP a VYP Impulzní čidlo Měnič impulzu

2 přepínací kontakty

240 V

Ke stažení

List technických údajů

List technických údajů 2359228 Dold IK7817N.81/200 AC/DC12-240V 0,02s-300h 0054359 časové relé, 0.02 s - 300 h, 230 V/AC, 4 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359228 Dold IK7817N.81/200 AC/DC12-240V 0,02s-300h 0054359 časové relé, 0.02 s - 300 h, 230 V/AC, 4 A, 1 ks

Popis

Ovládání závislé na čase pro průmyslové a železniční aplikace:

· Podle IEC/EN 61 812-1
· Nastavitelné funkce přes otočný spínač:
Zpoždění odezvy
Funkce rozmazání (EW)
Zpožďovač impulzů (IE)
Funkce blikání, začátek s impulzem (BI)
Zpožděný návrat (RV)
Měnič impulzu (IF)
Funkce rozmazání (AW)
Zpožděný rozběh a návrat (AV / RV)
· 8 časových rozsahů od 0,02 s... 300 h nastavitelné pomocí otočného spínače
· Rozsah napětí AC/DC 12... 240 V
· S časovým přerušením / časováním
· Pomoc pro rychlé nastavení dlouhých časů
· Lze ovládat pomocí dvoudrátového přibližovacího spínače
· 1 měnič
· LED kontrolky pro napájení, polohu kontaktu a časový průběh
· Montáž na DIN lištu nebo pomocí šroubů
· Šířka 17,5 mm
· Funkce rozmazání a rozmazání (EW/AW)
· S druhým nastavením času t2 pro funkce
Taktovač, začátek s impulzem (TI) nebo pauza (TP)
· Díky oddělenému nastavení času impulsu a pauzy lze funkci blikání použít jako taktovač.
Funkce rozmazání a rozmazání (EW/AW)
Zpožděný rozběh a návrat (AV / RV)
Impulsní (IE): Nastavení délky impulsu
