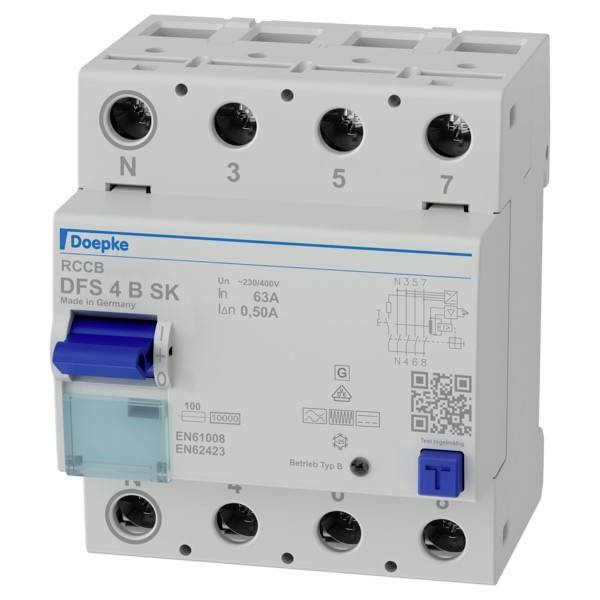

Doepke 09147998 DFS4 063-4/0,50-B SK proudový chránič 63 A
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
proudový chránič
Pólů
4
Jmenovitý proud - filtr
63 A
Jmenovitý proud
63 A
Rozm.
(š x v x h) 72 x 85 x 75 mm
Datasheety: (PDF)
Hlavní benefity
Doepke DFS 4 063-4/0,50-B SK proudový jistič typ B pro jistič
- Jistič zbytkového proudu
- Typ: Typ B.
- Počet pólů: 4
Technické parametry
- Kategorie produktu
proudový chránič
- Pólů
4
- Jmenovitý proud
63 A
- Jmenovitý proud - filtr
63 A
- Rozm.
(š x v x h) 72 x 85 x 75 mm
- Provedení
Typ B
- Obsah
1 ks
- Šířka
72 mm
- V
85 mm
- Hloubka
75 mm
- UKCA
Ano
- Provozní rozsah teplot (T-T)
-25 - 40 °C
- Stanovený proud
63 A
- Rozsah teplot při skladování (T-T)
-35 - 75 °C
Ke stažení
List technických údajů
List technických údajů 3795857 Doepke 09147998 DFS4 063-4/0,50-B SK proudový chránič 63 A
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3795857 Doepke 09147998 DFS4 063-4/0,50-B SK proudový chránič 63 A
Návod k obsluze a bezpečnostní pokyny 3795857 Doepke 09147998 DFS4 063-4/0,50-B SK proudový chránič 63 A
Popis
Proudový chránič RCCB vypne napájení, pokud dojde k nebezpečnému vysokému poruchovému proudu. Chrání tak osoby, zvířata a zařízení. DFS 4 jsou 2pólové nebo 4pólové spínače na proudový chránič pro jednofázové i třífázové sítě. Ve standardním provedení jsou kompaktní přístroje úzké čtyři jednotky dělení. Jsou k dispozici s mnoha různými typy chybového proudu a s jmenovitým proudem až 125 A. Velké dvouřadou svorkovnic lze použít také pro průřezy vodičů. Nastavení multifunkční spínací páky usnadňuje vyhledávání závad. Bezplatný software pro tvorbu štítků pomáhá při popisování. Spínač typu B je citlivý na proud. Chrání před pulzním a výměnným proudem, poruchovými proudy se smíšenými frekvencemi a hladkými stejnosměrnými proudy při frekvencích do 150 kHz. Jsou zvýšeny tak odolnost proti nárazu a povětrnostním vlivům. Proudový chránič řady SK je určen pro ochranu před poruchovým proudem a nabízí vysokou použitelnost. Vyznačují se nižší citlivostí při vyšších frekvencích. Charakteristika SK je optimalizována pro zařízení, kde není potřeba požární ochrana. Zařízení ve standardním provedení jsou navržena pro monitorování elektrických obvodů se jmenovitým napětím 230 v/400 v a jmenovitou frekvencí 50 Hz.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Citlivý na proud až 150 kHz
- Vyšší dostupnost zařízení: Zpoždění v krátkém čase
- Nízký ztrátový výkon na pól
- Velké připojovací svorky do 50 m²
- Certifikováno VDE
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
