Dobot Magician Sensor Kit ES-MG-SKIT-01E Rozšiřující modul
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (7 351,24 Kč / kus)
7 351,24 Kč
Bez DPH.
Doprava zdarma
Už jen 4 Ks skladem!
Technické parametry
- Joystick
- Komunikační režim I2C
- Kabeláž univerzálního senzorového kabelu
- Výstupní hodnota X/Y 10 - 250
- Z-výstupní hodnota 0 (vyhrazeno); 1 (při stlačení)
- Napětí 5 V
- Proud 50 mA
- Dvojité tlačítko
- Komunikační režim IO
- Kabeláž univerzálního senzorového kabelu
- Napětí 5 V
- Výstupní hodnota tlačítka 0 (při stisknutí); 1 (při stlačení)
- Proud 50 mA
- PIR senzor
- Komunikace IO
- Kabeláž univerzálního senzorového kabelu
- Detekční vzdálenost: 150 cm
- Doba zpoždění: 2 s
- Indukční rozsah < 100°
- Statický proud < 60 UA
- Provozní teplota -10 °C až 80 °C
- Napětí 5 V
- Proud 50 mA
- Čidlo gesty
- Komunikační režim I2C
- Kabeláž univerzálního senzorového kabelu
- Podporovaná gesta směrem nahoru, dolů, doprava, doleva, dopředu, dozadu, ve směru hodinových ručiček proti směru hodinových ručiček
- Efektivní detekce v rozsahu 5 - 15 cm
- Napětí 5 V
- Proud 50 mA
- Fotoelektrický senzor
- Komunikační režim IO
- Kabeláž univerzálního senzorového kabelu
- Rozsah hodnot 0 (bez stínění); 1 (se stíněním)
- Standardní identifikátor zařízení na sluneční světlo pod 10000 LX, žárovka pod 3000 LX
- Rozpoznatelný objekt průhledný nebo neprůhledný
- Provozní teplota -25 až 55 °C
- Doba odezvy < 2 ms
- Snímač hluku
- Komunikační režim ADC
- Kabeláž univerzálního senzorového kabelu
- Rozsah hodnot 0 až 1023
- Citlivost (48 dB až 52 dB) při 1 kHz
- Impedance mikrofonu 2,2 kOhm
- Mikrofonní frekvence 16 až 20 kHz
- SNR S/N 54 DB
- Senzor vlhkosti
- Komunikační režim I2C
- Kabeláž univerzálního senzorového kabelu
- Teplotní rozsah 0 až 60 °C/±1 °C.
- Rozsah vlhkosti 10 až 90 % RH ±5 % RH
- Napětí 5 V
- Proud 50 mA
- Barevný senzor
- Komunikační režim I2C
- Kabelový kabel univerzální senzorový kabel
- Výsledek barevné identifikace 0 (žádná barva); 1 (červená); 2 (zelená); 3 (modrá); 4 (žlutá); 5 (černá); 6 (bílá)
- RGB hodnota barvy 0-200 (vyšší hodnota znamená tmavší barvu)
- Napětí 5 V
- Proud 50 mA
- LED modul
- Komunikační režim Monobus
- Kabeláž univerzálního senzorového kabelu
- RGB rozsah 0 ~ 100 %
- Napětí 5 V
- Světelný senzor
- Komunikační režim I2C
- Kabelový kabel univerzální senzorový kabel
- Výsledek barevné identifikace 0 (žádná barva); 1 (červená); 2 (zelená); 3 (modrá); 4 (žlutá); 5 (černá); 6 (bílá)
- RGB barevná hodnota 0–200 (vyšší hodnota znamená tmavší barvu)
- Napětí 5 V
- Proud 50 mA
- Otočný potenciometr
- Výstupní napětí: 0 - 2500 mV
- Komunikační režim ADC
- Kabeláž univerzálního senzorového kabelu
- Hodnota zpětného proudu pro jas 0 ~ 407 (extrémní výkyvy jsou normální)
- Napětí 5 V
- Proud 50 mA
- Mikroservo
- Komunikační režim PWM
- Kabeláž univerzálního senzorového kabelu
- Rychlost serva 0,1 mp/60°/4,8 v; 0,09 mp/60°/6,0 V.
- Točivý moment 1,6 kg*cm/4,8 v; 1,8 kg*cm/6,0 V.
- PWM frekvence 50 Hz / 0,5~2,5 MS
- Napětí 4,8 v – 6,0 V.
- Odběr při chodu na prázdno: 60 mA
- AI kamera
- Velikost 50 mm x 44 mm x 25 mm
- CMOS 1/4 palců
- Rozlišení obrazu: 1 Mpx
- Formát obrazu YUV/MJPG
- Formát údajů 240*320 / 640*480 / 1280*720
- Maximální rychlost snímání 1280*720 při 30 fps
- Nastavení sytosti kamery, kontrast, ostrost
- Automatické vyvážení bílé
- Automatická expozice
- Provozní teplota: 0 až 50 °C
- Napětí 5 V
- Rozhraní USB 2.0
- Integrovaný mikrofon
- Provozní úhel kamery 0 ~ 135 °funkce rozpoznání obličeje, rozpoznání obrazu, rozpoznání textu OCR, rozpoznávání hlasu atd.
- Magic Box
- MCU ARM 32 bit Cortex-M4
- Komunikace USB-virtuální sériový port / sériový port / Bluetooth
- Hlavní frekvence 168 MHz
- Programovací jazyk MicroPython
- Napětí 100 v - 240 v AC, 50/60 Hz
- Software DobotStudio/DobotLab
- VSTUPNÍ NAPĚTÍ 12 V = 5 A DC
- Hmotnost: 98 g.
- Provozní teplota -5 °C až 45 °C
- Velikost 95 mm x 80 mm x 21,5 mm
- Výkon maximálně 60 W.
- Kategorie produktu
Rozšiřující modul
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3461444 Dobot Magician Sensor Kit ES-MG-SKIT-01E Rozšiřující modul
Popis

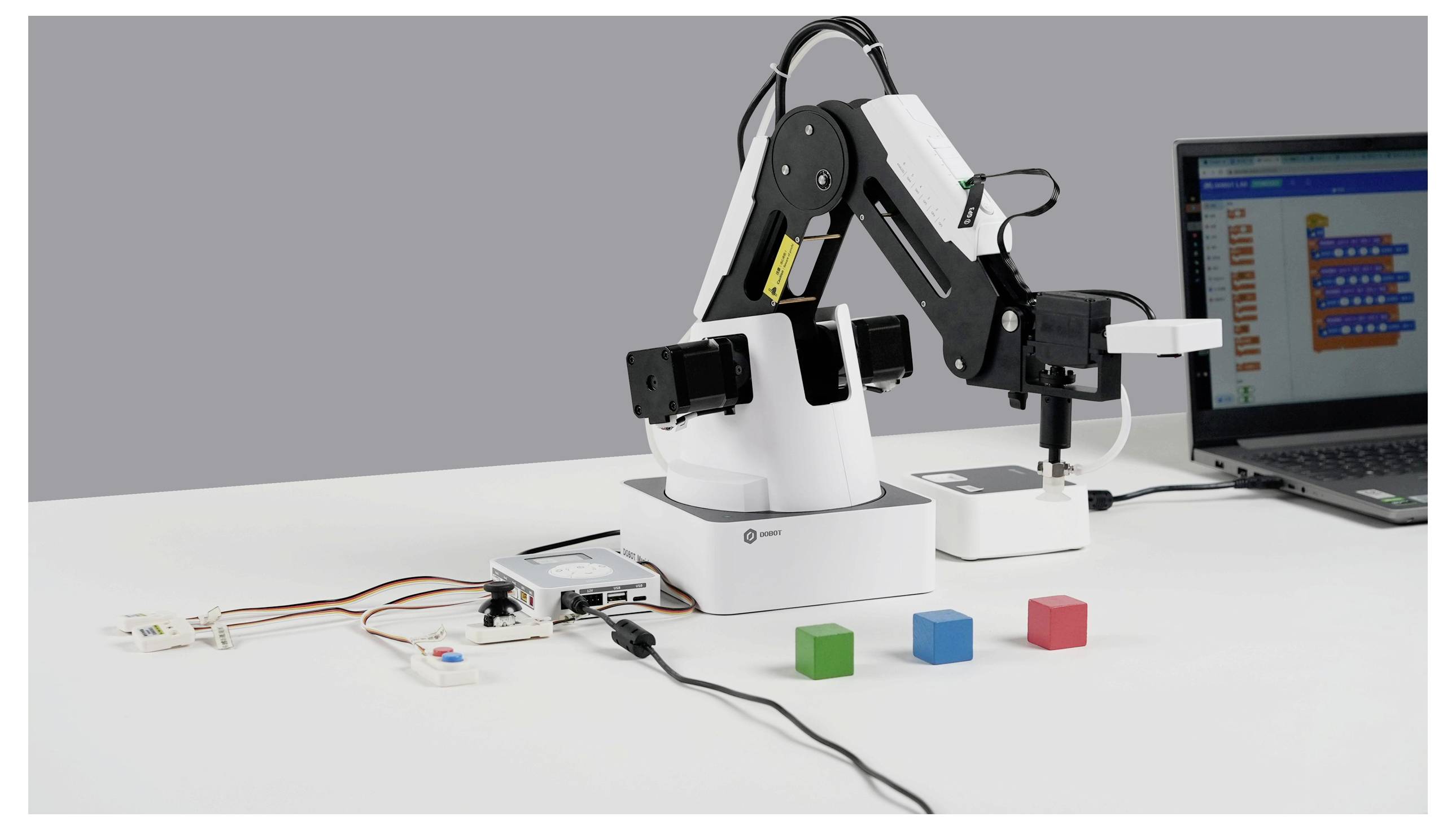

Sada pásového dopravníku DOBOT Sensor je perfektním doplňkem pro robotickou ruku Magician a Magician Lite. Byl vyvinut tak, aby simuloval principy průmyslové automatizace prakticky. Tato sada umožňuje snadné a efektivní vytvoření Mini-výrobní linky a nabízí ideální platformu pro naučení spolupráce robotů a senzorů.
Hlavní vlastnosti
Univerzální senzory: S dodávaným barevným senzorem a optickou závorou (fotoelektrický switch) lze rozpoznat objekty a podle barvy nebo přítomnosti je lze třídit. To umožňuje realizaci komplexních úkolů v oblasti třídění a přidělování.
Bezproblémová integrace: Dopravní pás lze bez problémů propojit s robotickými rameny od společnosti Dobot. Nastavitelná rychlost a přesný rozsah snímání senzorů zajišťují spolehlivý provoz, který odpovídá požadavkům reálných továrních metod.
Učení orientované na praxi: Sada je ideální pro použití ve vzdělávání a v inženýrství. Pomocí dodávaných barevných dřevěných návnadů mohou uživatelé přímo sledovat a programovat procesy automatizované výroby.
Sada podpůrných pásových senzorů DOBOT je nepostradatelným nástrojem pro všechny, kteří se chtějí rozkládat s robotikou, automatizační technikou a průmyslovými procesy.
Tento text byl přeložen strojově.
Hlavní vlastnosti
Univerzální senzory: S dodávaným barevným senzorem a optickou závorou (fotoelektrický switch) lze rozpoznat objekty a podle barvy nebo přítomnosti je lze třídit. To umožňuje realizaci komplexních úkolů v oblasti třídění a přidělování.
Bezproblémová integrace: Dopravní pás lze bez problémů propojit s robotickými rameny od společnosti Dobot. Nastavitelná rychlost a přesný rozsah snímání senzorů zajišťují spolehlivý provoz, který odpovídá požadavkům reálných továrních metod.
Učení orientované na praxi: Sada je ideální pro použití ve vzdělávání a v inženýrství. Pomocí dodávaných barevných dřevěných návnadů mohou uživatelé přímo sledovat a programovat procesy automatizované výroby.
Sada podpůrných pásových senzorů DOBOT je nepostradatelným nástrojem pro všechny, kteří se chtějí rozkládat s robotikou, automatizační technikou a průmyslovými procesy.
Tento text byl přeložen strojově.
Provedení
- Joystick
- Komunikační režim I2C
- Kabeláž univerzálního senzorového kabelu
- Výstupní hodnoty X/Y 10 - 250
- Výstupní hodnota z 0 (vyhrazeno); 1 (při stlačení)
- Napětí 5 V
- Proud 50 mA
- Dual tlačítko
- Komunikační režim IO
- Kabeláž univerzálního senzorového kabelu
- Napětí 5 V
- Výstupní hodnoty tlačítka 0 (při stisknutí); 1 (při stisknutí)
- Proud 50 mA
- PIR čidlo
- Komunikační režim IO
- Kabeláž univerzálního senzorového kabelu
- Vzdálenost snímání 150 cm
- Doba zpoždění: 2 s
- Detekční úhel 100°
- Klidový proud < 60 UA
- Provozní teplota: -20 až 80 °C
- Napětí 5 V
- Proud 50 mA
- Čidlo gesty
- Komunikační režim I2C
- Kabeláž univerzálního senzorového kabelu
- Podporované gesty: Nahoru, dolů, vpravo, vlevo, vpřed, dozadu, ve směru hodinových ručiček proti směru hodinových ručiček
- Efektivní detekce vzdálenost 5 - 15 cm
- Napětí 5 V
- Proud 50 mA
- Optická závora
- Komunikační režim IO
- Kabeláž univerzálního senzorového kabelu
- Rozsah hodnot 0 (žádné stínění); 1 (se stíněním)
- Standardní identifikátor zařízení na sluneční světlo méně než 10000 lx, žárovka méně než 3000 lx
- Rozpoznatelný objekt průhledný nebo neprůhledný
- Provozní teplota -25 ~ 55 °C
- Doba odezvy < 2 ms
- Snímač hluku
- Komunikační režim ADC
- Kabeláž univerzálního senzorového kabelu
- Rozsah hodnot 0 ~ 1023
- Citlivost (48 dB ~ 52 dB) při 1 kHz
- Impedance mikrofonu 2.2k Ohm
- Frekvence mikrofonu 16 ~ 20 kHz
- Poměr signál/šum s/N 54 dB
- Senzor vlhkosti
- Komunikační režim I2C
- Kabeláž univerzálního senzorového kabelu
- Teplotní rozsah 0 ~ 60 °C / ±1 °C.
- Rozsah vlhkosti vzduchu 10 až 90 % RH ±5 % RH
- Napětí 5 V
- Proud 50 mA
- Barevný senzor
- Komunikační režim I2C
- Kabeláž univerzálního senzorového kabelu
- Výsledek barevné identifikace 0 (žádná barva); 1 (červená); 2 (zelená); 3 (modrá); 4 (žlutá); 5 (černá); 6 (bílá)
- RGB hodnota 0-200 (větší hodnota značí tmavší barvu)
- Napětí 5 V
- Proud 50 mA
- LED modul
- Komunikační režim Monobus
- Kabeláž univerzálního senzorového kabelu
- RGB rozsah 0 ~ 100 %
- Napětí 5 V
- Světelný senzor
- Komunikační režim I2C
- Kabeláž univerzálního senzorového kabelu
- Výsledek barevné identifikace 0 (žádná barva); 1 (červená); 2 (zelená); 3 (modrá); 4 (žlutá); 5 (černá); 6 (bílá)
- RGB hodnota 0-200 (větší hodnota značí tmavší barvu)
- Napětí 5 V
- Proud 50 mA
- Otočné potenciometry
- Výstupní napětí: 0 - 2500 mV
- Komunikační režim ADC
- Kabeláž univerzálního senzorového kabelu
- Hodnota jasu 0 ~ 407 (extrémní výkyvy jsou normální)
- Napětí 5 V
- Proud 50 mA
- Mikro servo
- Komunikační režim PWM
- Kabeláž univerzálního senzorového kabelu
- Rychlost serva 0,1 s/60°/4,8 v; 0,09 s/60°/6,0 V.
- Točivý moment 1,6 kgcm/4,8 v; 1,8 kgcm/6,0 V.
- PWM frekvence 50 Hz / 0,5~2,5 MS
- Napětí 4,8 v - 6,0 V.
- Odběr při chodu na prázdno: 60 mA
- Kamera AI
- Velikost 50 mm x 44 mm x 25 mm
- CMOS 1/4 palců
- Rozlišení obrazu: 1 Mpx
- Formát obrazu YUV/MJPG
- Formát dat 240320 / 640480 / 1280720
- Max. Rychlost snímání 1280720 fps při frekvenci 30 fps
- Nastavení sytosti kamery, kontrast, ostrost
- Automatické vyvážení bílé
- Automatická expozice
- Provozní teplota: 0 až 50 °C
- Napětí 5 V
- Rozhraní USB 2.0
- Integrovaný mikrofon
- Provozní úhel kamery 0 ~ 135°
- Funkce rozpoznání obličeje, rozpoznání obrazu, rozpoznání textu OCR, rozpoznávání hlasu, atd.
- Magic Box
- MCU ARM 32 bit Cortex-M4
- Komunikace přes USB virtuální sériový port / sériový port / Bluetooth
- Hlavní frekvence 168 MHz
- Programovací jazyk MicroPython
- Napětí 100 v - 240 v AC, 50/60 Hz
- Software DobotStudio/DobotLab
- VSTUPNÍ NAPĚTÍ 12 V = 5 A DC
- Hmotnost: 98 g.
- Provozní teplota: -5 °C až 45 °C
- Velikost 95 mm x 80 mm x 21.5 mm
- Max. maximum 60 W.

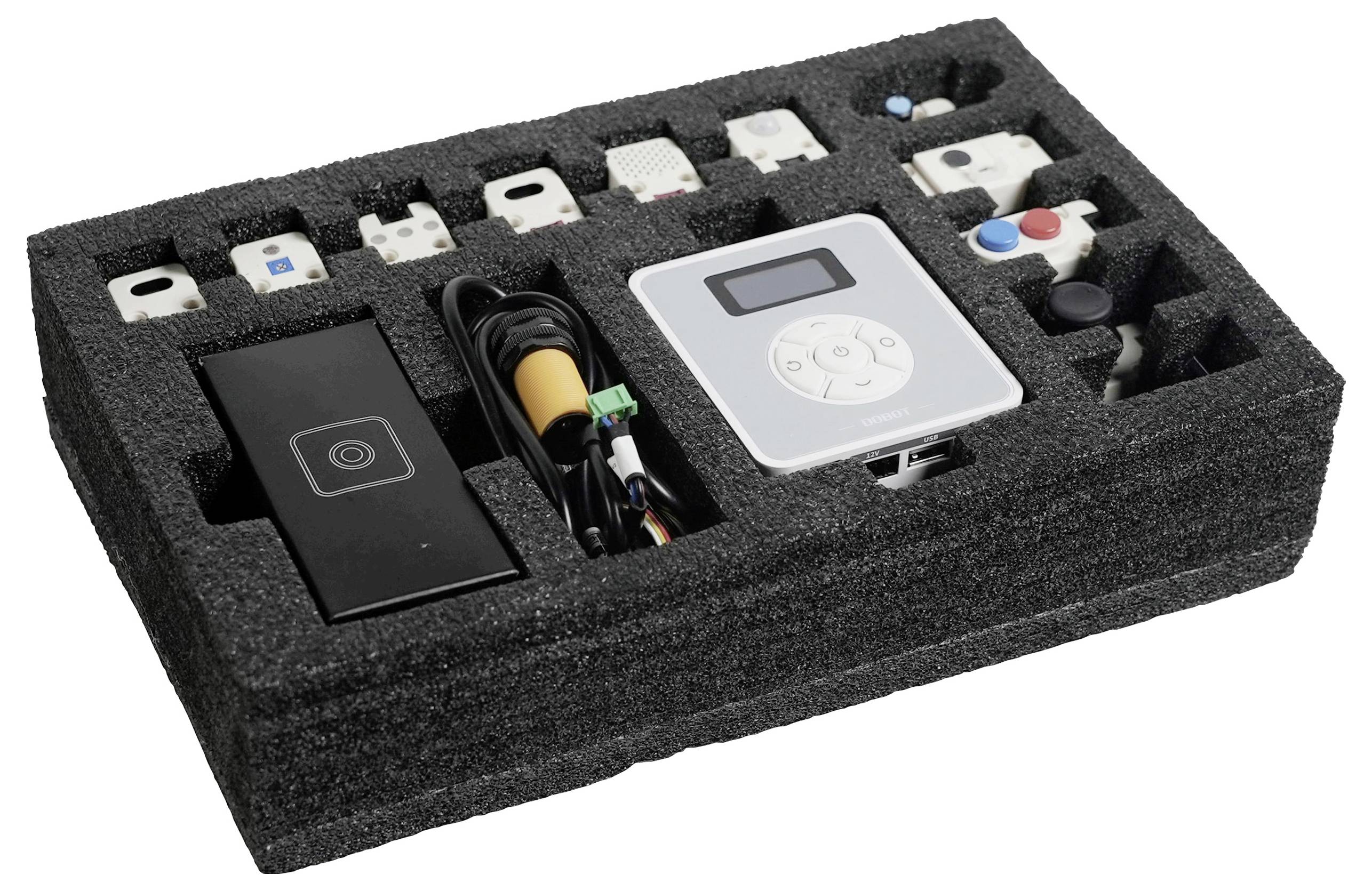

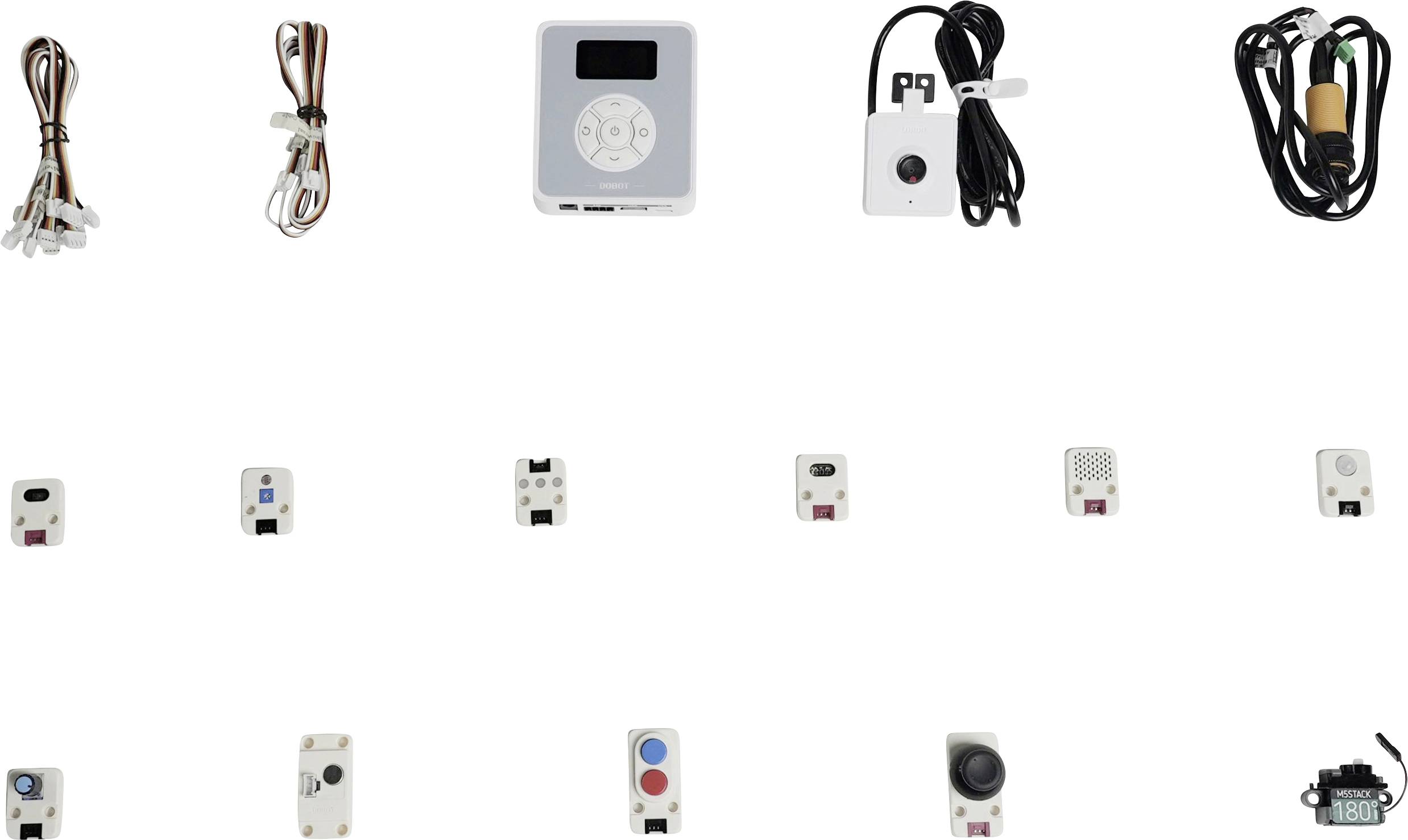

Obsah balení
- Čidlo gestu
- Světelný senzor
- LED modul
- Barevný senzor
- Senzor vlhkosti
- PIR čidlo
- Otočný potenciometr
- Snímač hluku
- Dvojité tlačítko
- Joystick
- Mikroservo
- Magic Box
- Fotoelektrický spínač (s držákem)
- KI kamera Kit
- 6x kabel senzoru
- 2x prodlužovací kabel senzoru
- USB kabel
- 4-pólový napájecí kabel
- 10-pólový komunikační kabel
Doplňující informace
- Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
