Name: Datasensing světelná mřížka DS4 dosah (max.) 7 m 24 V/DC Počet paprsků: 105
Brand: Datasensing
SKU: 3760068
Availability: BackOrder

Dva černě-modré čtečky čárových kódů zobrazené vedle sebe, každá s kabelem visícím ze dna.

Datasensing světelná mřížka DS4 dosah (max.) 7 m 24 V/DC Počet paprsků: 105-1

Datasensing světelná mřížka DS4 dosah (max.) 7 m 24 V/DC Počet paprsků: 105-2

1/3

Kategorie produktu

světelná mřížka

Délka

40 mm

1059 mm

Typ

DS4

Provedení

přijímač

vysílač

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (45 739,67 Kč / kus)

45 739,67 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Standardní optická mříž a měřicí mřížka DS4

Univerzální konfigurace přes IO-Link nebo bezdrátově pomocí aplikace AppGUI
Rozpoznání transparentních objektů
Vysoká odolnost s ochranou IP67

Dodatečné informace:

Technické parametry

Kryt z hliníku
Optická okénko z PMMA

Kategorie produktu: světelná mřížka

Typ: DS4

Provedení: přijímač
vysílač

Provozní napětí: 24 V/DC

Min. provozní napětí: 19.2 V/DC

Provozní napětí max.: 28.8 V/DC

Provozní napětí: 19.2 - 28.8 V/DC

Max. odběr proudu: 360 mA

Reakční doba: 4.15 ms

Spínací napětí (max.): 28.8 V/DC

Spínací proud (max.): 100 mA

Optické rozlišení: 10 x 10 mm

Nejmenší detekovatelný objekt (průměr): 10 mm

Připojení: zástrčka M12, 5pólová
zástrčka M12, 8pólová

Délka kabelu: 200 mm

Typ vysílače: infračervená LED dioda

Vlnová délka: 850 nm

Dosah (min.): 200 mm

dosah (max.): 7 m

Výstupy: analogový
digitální
IO-Link

Výstupní signál (min.): 4 mA

Výstupní signál (max.): 20 mA

Výstupní proud: 100 mA

Certifikace (senzory): DE
cULus

Paprsky: 105

Vzdálenost paprsků: 10 mm

Šířka ochranného pole (min.): 200 mm

Šířka ochranného pole (max.): 7000 mm

Výška hliníkového profilu: 1059 mm

celková výška: 1059 mm

Obsah: 1 ks

: IP65
IP67

Délka: 40 mm

Šířka: 35 mm

V: 1059 mm

Rozm.: (d x š x v) 40 x 35 x 1059 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Jmenovité napětí: 24 V/DC

Varianty(Všechny ceny jsou bez DPH.)

Délka

Provozní napětí

Šířka

dosah (max.)

Kategorie produktu

Datasensing světelná clona DS4 dosah (max.) 5 m výška ochranného pole 450 mm 24 V/DC Bezpečnostní třída: 2 Počet paprsků: 90

Objednací číslo:3760031

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

5 m

460.5 mm

světelná clona

Min.: 1

Násobky: 1

36 304,96 Kč^*

Datasensing světelná clona DS4 dosah (max.) 5 m výška ochranného pole 600 mm 24 V/DC Počet paprsků: 120

Objednací číslo:3760032

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

5 m

610.5 mm

světelná clona

Min.: 1

Násobky: 1

42 974,38 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1050 mm 24 V/DC Počet paprsků: 42

Objednací číslo:3760101

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1059 mm

světelná mřížka

Min.: 1

Násobky: 1

38 805,79 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1050 mm 24 V/DC Počet paprsků: 42

Objednací číslo:3760089

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1059 mm

světelná mřížka

Min.: 1

Násobky: 1

33 453,72 Kč^*

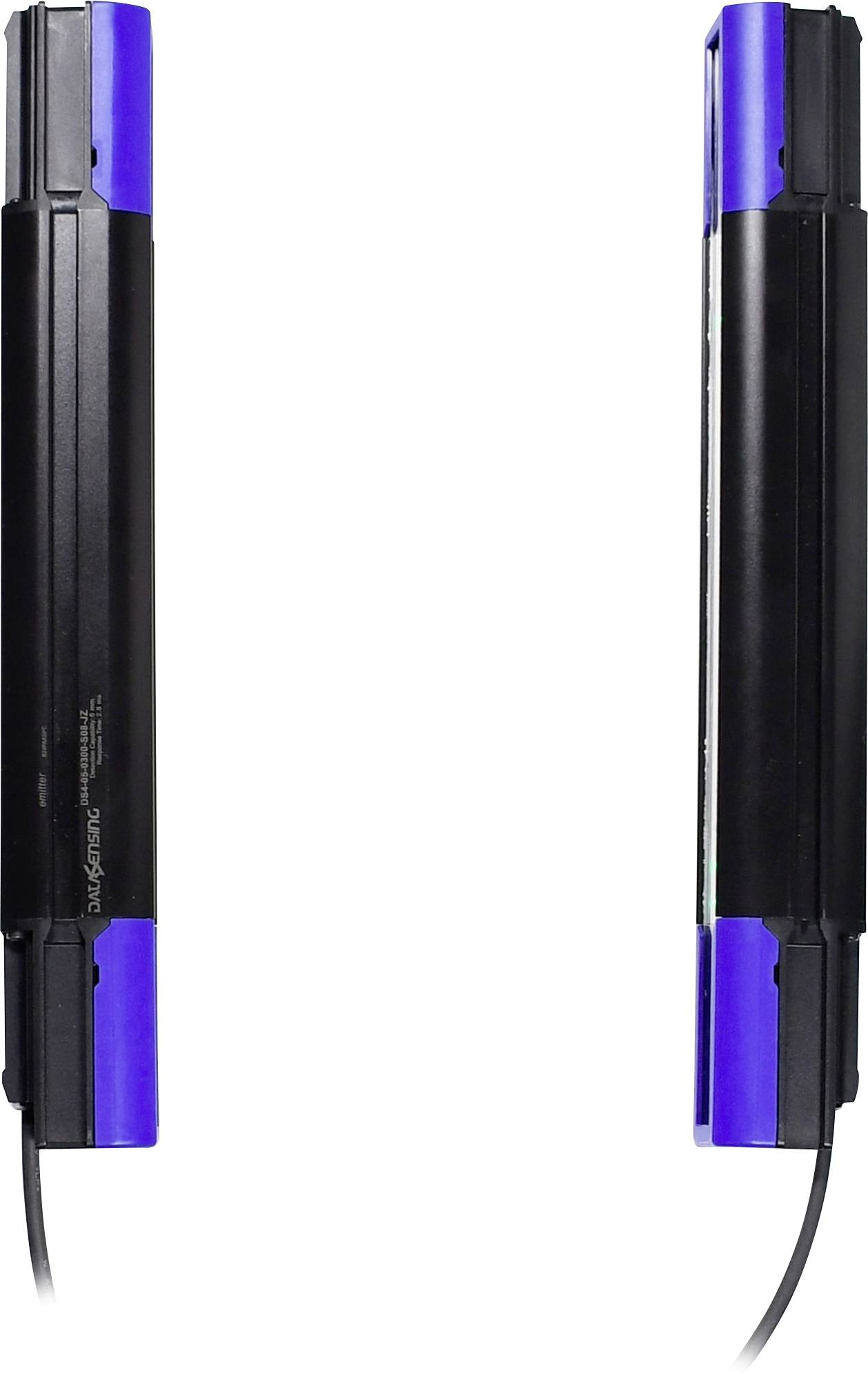

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1200 24 V/DC Počet paprsků: 48

Objednací číslo:3760102

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1209 mm

světelná mřížka

Min.: 1

Násobky: 1

42 012,40 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1200 24 V/DC Počet paprsků: 48

Objednací číslo:3760090

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1209 mm

světelná mřížka

Min.: 1

Násobky: 1

36 615,70 Kč^*

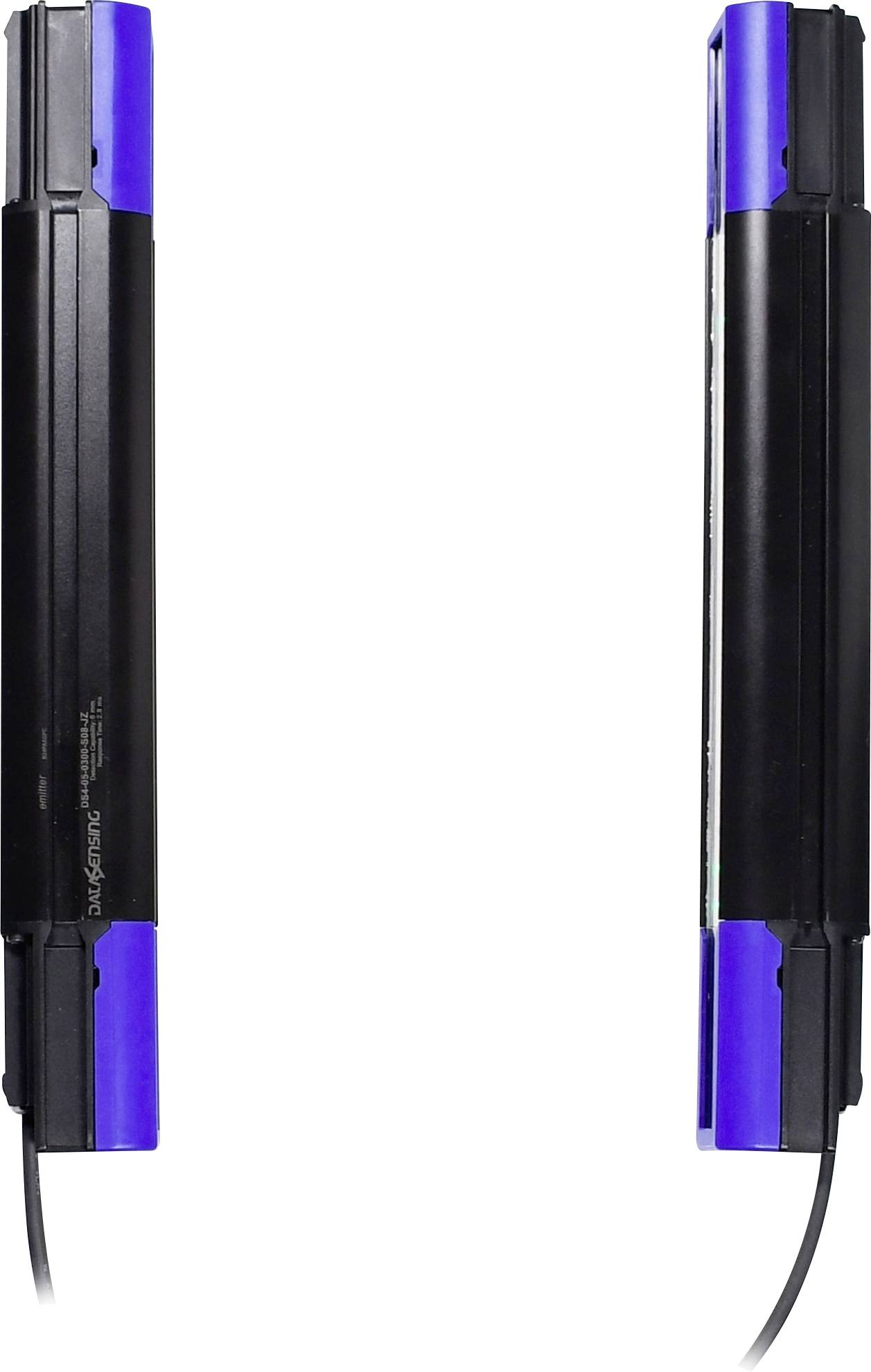

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1350 24 V/DC Počet paprsků: 54

Objednací číslo:3760091

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1359 mm

světelná mřížka

Min.: 1

Násobky: 1

39 904,96 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1350 mm 24 V/DC Počet paprsků: 54

Objednací číslo:3760103

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1359 mm

světelná mřížka

Min.: 1

Násobky: 1

45 169,42 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1500 24 V/DC Počet paprsků: 60

Objednací číslo:3760092

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1509 mm

světelná mřížka

Min.: 1

Násobky: 1

43 106,61 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1500 mm 24 V/DC Počet paprsků: 60

Objednací číslo:3760104

Doručení: Čt 22. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1509 mm

světelná mřížka

Min.: 1

Násobky: 1

48 458,68 Kč^*

Ke stažení

List technických údajů

List technických údajů 3760068 Datasensing světelná mřížka DS4 dosah (max.) 7 m 24 V/DC Počet paprsků: 105

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3760068 Datasensing světelná mřížka DS4 dosah (max.) 7 m 24 V/DC Počet paprsků: 105

Popis

Univerzální senzor pro detekci a měření v různých průmyslových aplikacích. Lze pohodlně naprogramovat přes IO-Link nebo bezdrátově, nabízí pokročilé funkce jako je např. splining a Match a disponuje digitálními i analogovými výstupy.
