Name: Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 900 24 V/DC Počet paprsků: 36
Brand: Datasensing
SKU: 3760088
Availability: BackOrder

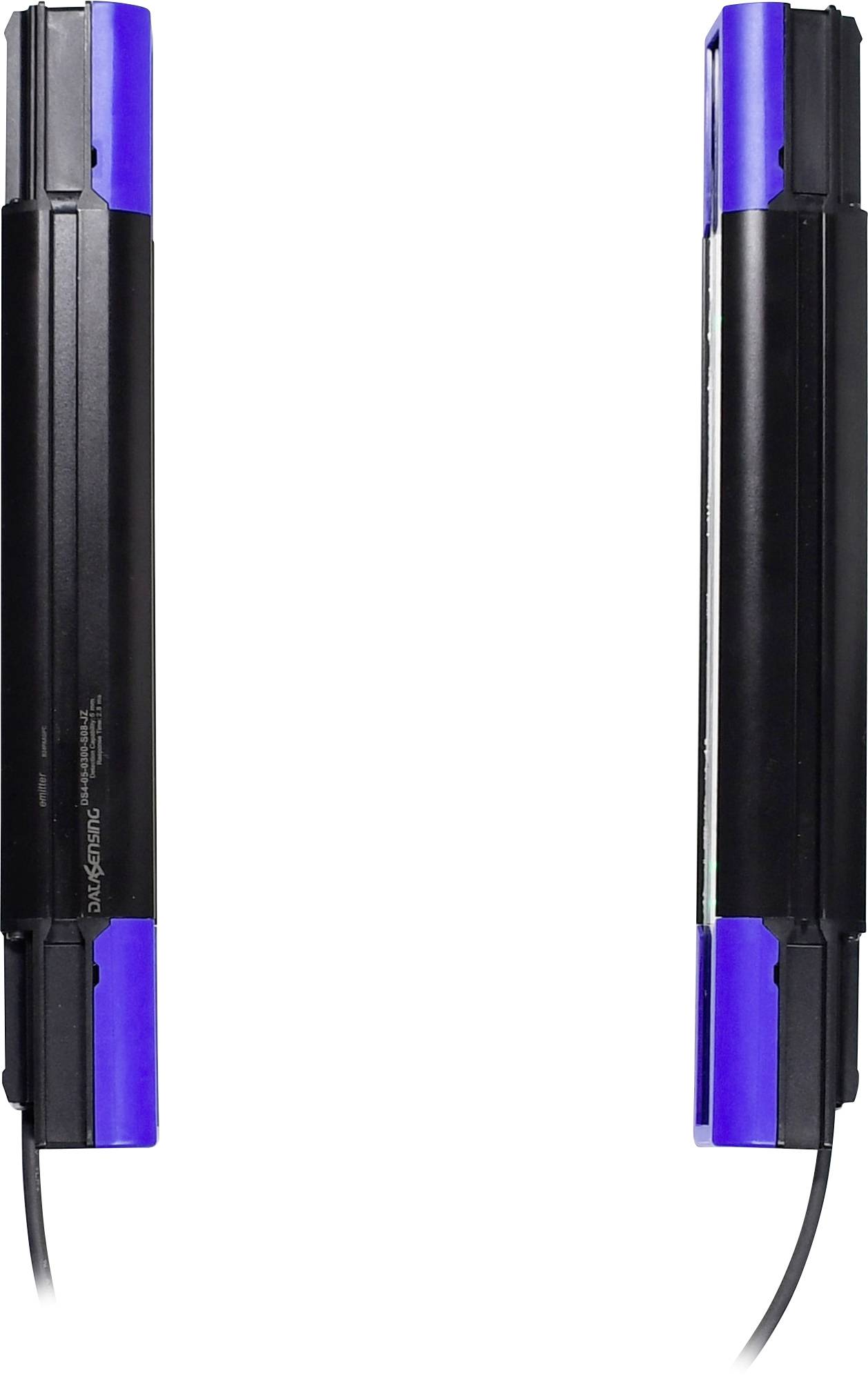

Dva vertikální černé a modré elektronické zařízení nebo senzory zobrazené vedle sebe s kabely vycházejícími ze spodu.

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 900 24 V/DC Počet paprsků: 36-1

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 900 24 V/DC Počet paprsků: 36-2

1/3

Kategorie produktu

světelná mřížka

Délka

40 mm

909 mm

Typ

DS4

Provedení

přijímač

vysílač

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (30 252,07 Kč / kus)

30 252,07 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Standardní optická mříž a měřicí mřížka DS4

Konfigurace IO Link
Bezdrátové programování přes AppGUI
Možné zkřížené nebo paralelní paprsky

Dodatečné informace:

Technické parametry

Kryt z hliníku
Optická okénko z PMMA

Kategorie produktu: světelná mřížka

Typ: DS4

Provedení: přijímač
vysílač

Vlastnosti: s krytem

Provozní napětí: 24 V/DC

Min. provozní napětí: 19.2 V/DC

Provozní napětí max.: 28.8 V/DC

Provozní napětí: 19.2 - 28.8 V/DC

Max. odběr proudu: 360 mA

Reakční doba: 2.08 ms

Spínací napětí (max.): 28.8 V/DC

Spínací proud (max.): 100 mA

Optické rozlišení: 25 x 25 mm

Nejmenší detekovatelný objekt (průměr): 25 mm

Připojení: zástrčka M12, 5pólová
zástrčka M12, 8pólová

Délka kabelu: 200 mm

Typ vysílače: infračervená LED dioda

Vlnová délka: 850

Dosah (min.): 200 mm

dosah (max.): 13 m

Výstupy: analogový
digitální
IO-Link
RS485

Výstupní signál (min.): 4 mA

Výstupní signál (max.): 20 mA

Výstupní proud: 100 mA

Certifikace (senzory): DE
cULus

Paprsky: 36

Vzdálenost paprsků: 25 mm

Šířka ochranného pole (min.): 200 mm

Šířka ochranného pole (max.): 13000 mm

Výška ochranného pole: 900

Výška hliníkového profilu: 909 mm

celková výška: 909 mm

Obsah: 1 ks

: IP65
IP67

Délka: 40 mm

Šířka: 35 mm

V: 909 mm

Rozm.: (d x š x v) 40 x 35 x 909 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Jmenovité napětí: 24 V/DC

Varianty(Všechny ceny jsou bez DPH.)

Délka

Provozní napětí

Šířka

dosah (max.)

Kategorie produktu

Datasensing světelná clona DS4 dosah (max.) 5 m výška ochranného pole 450 mm 24 V/DC Bezpečnostní třída: 2 Počet paprsků: 90

Objednací číslo:3760031

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

5 m

460.5 mm

světelná clona

Min.: 1

Násobky: 1

36 304,96 Kč^*

Datasensing světelná clona DS4 dosah (max.) 5 m výška ochranného pole 600 mm 24 V/DC Počet paprsků: 120

Objednací číslo:3760032

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

5 m

610.5 mm

světelná clona

Min.: 1

Násobky: 1

42 974,38 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1050 mm 24 V/DC Počet paprsků: 42

Objednací číslo:3760101

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1059 mm

světelná mřížka

Min.: 1

Násobky: 1

38 805,79 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1050 mm 24 V/DC Počet paprsků: 42

Objednací číslo:3760089

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1059 mm

světelná mřížka

Min.: 1

Násobky: 1

33 453,72 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1200 24 V/DC Počet paprsků: 48

Objednací číslo:3760102

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1209 mm

světelná mřížka

Min.: 1

Násobky: 1

42 012,40 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1200 24 V/DC Počet paprsků: 48

Objednací číslo:3760090

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1209 mm

světelná mřížka

Min.: 1

Násobky: 1

36 615,70 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1350 24 V/DC Počet paprsků: 54

Objednací číslo:3760091

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1359 mm

světelná mřížka

Min.: 1

Násobky: 1

39 904,96 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1350 mm 24 V/DC Počet paprsků: 54

Objednací číslo:3760103

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1359 mm

světelná mřížka

Min.: 1

Násobky: 1

45 169,42 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1500 24 V/DC Počet paprsků: 60

Objednací číslo:3760092

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1509 mm

světelná mřížka

Min.: 1

Násobky: 1

43 106,61 Kč^*

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1500 mm 24 V/DC Počet paprsků: 60

Objednací číslo:3760104

Doručení: Pá 30. 10.

Conrad Electronic

40 mm

24 V/DC

35 mm

13 m

1509 mm

světelná mřížka

Min.: 1

Násobky: 1

48 458,68 Kč^*

Ke stažení

List technických údajů

List technických údajů 3760088 Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 900 24 V/DC Počet paprsků: 36

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3760088 Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 900 24 V/DC Počet paprsků: 36

Popis

Univerzální povrchový senzor pro záznam a měření v různých průmyslových aplikacích, pohodlně konfigurovatelný přes IO-Link nebo Wi-Fi.

Tento text byl přeložen strojově.

Obsah balení

vysílač
Receiver

Popis

Univerzální povrchový senzor pro záznam a měření v různých průmyslových aplikacích, pohodlně konfigurovatelný přes IO-Link nebo Wi-Fi.

Tento text byl přeložen strojově.
