Name: Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1650 24 V/DC Počet paprsků: 66
Brand: Datasensing
SKU: 3760093
Availability: BackOrder

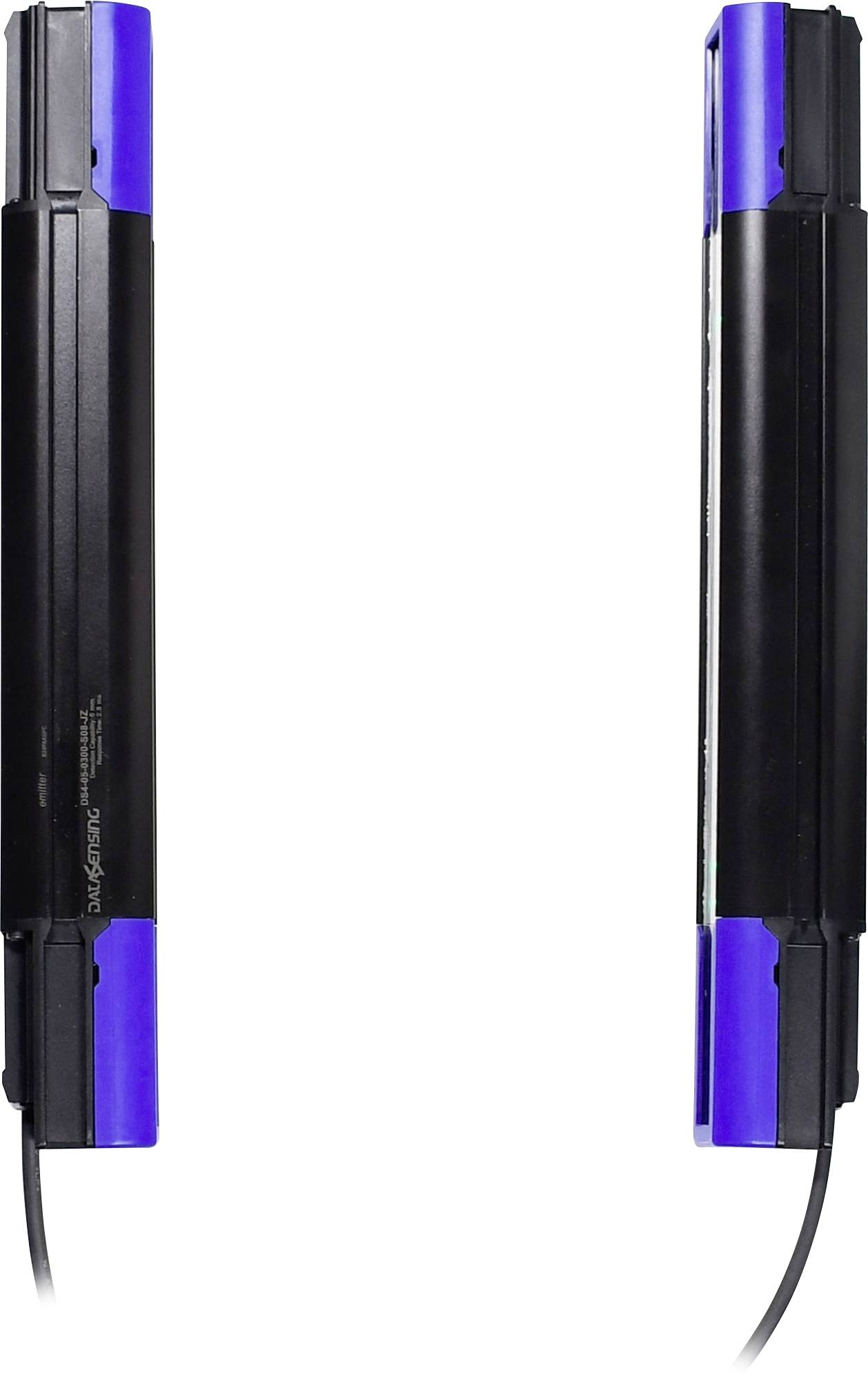

Dva identické modro-černé obdélníkové zařízení zobrazená svisle na bílém pozadí, z nichž každé má kabel vycházející ze dna.

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1650 24 V/DC Počet paprsků: 66-1

Datasensing světelná mřížka DS4 dosah (max.) 13 m výška ochranného pole 1650 24 V/DC Počet paprsků: 66-2

1/3

Kategorie produktu

světelná mřížka

Délka

40 mm

1609 mm

Typ

DS4

Provedení

přijímač

vysílač

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (46 268,60 Kč / kus)

46 268,60 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Standardní optická mříž a měřicí mřížka DS4

Konfigurace IO Link
Bezdrátové programování přes AppGUI
Možné zkřížené nebo paralelní paprsky

Dodatečné informace:

Technické parametry

Kryt z hliníku
Optická okénko z PMMA

Kategorie produktu: světelná mřížka

Typ: DS4

Provedení: přijímač
vysílač

Vlastnosti: s krytem

Provozní napětí: 24 V/DC

Min. provozní napětí: 19.2 V/DC

Provozní napětí max.: 28.8 V/DC

Provozní napětí: 19.2 - 28.8 V/DC

Max. odběr proudu: 360 mA

Reakční doba: 2.98 ms

Spínací napětí (max.): 28.8 V/DC

Spínací proud (max.): 100 mA

Optické rozlišení: 25 x 25 mm

Připojení: zástrčka M12, 5pólová
zástrčka M12, 8pólová

Délka kabelu: 200 mm

Typ vysílače: infračervená LED dioda

Vlnová délka: 850 nm

Dosah (min.): 200 mm

dosah (max.): 13 m

Výstupy: analogový
digitální
IO-Link
RS485

Výstupní signál (min.): 4 mA

Výstupní signál (max.): 20 mA

Výstupní proud: 100 A

Certifikace (senzory): DE
cULus

Paprsky: 66

Vzdálenost paprsků: 25 mm

Šířka ochranného pole (min.): 200 mm

Šířka ochranného pole (max.): 13000 mm

Výška ochranného pole: 1650

Výška hliníkového profilu: 1659 mm

celková výška: 1659 mm

Obsah: 1 ks

: IP65
IP67

Délka: 40 mm

Šířka: 35 mm

V: 1609 mm

Rozm.: (d x š x v) 40 x 35 x 1609 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Jmenovité napětí: 24 V/DC
