Cosinus R1-1000 odporová dekády odporová 1 %

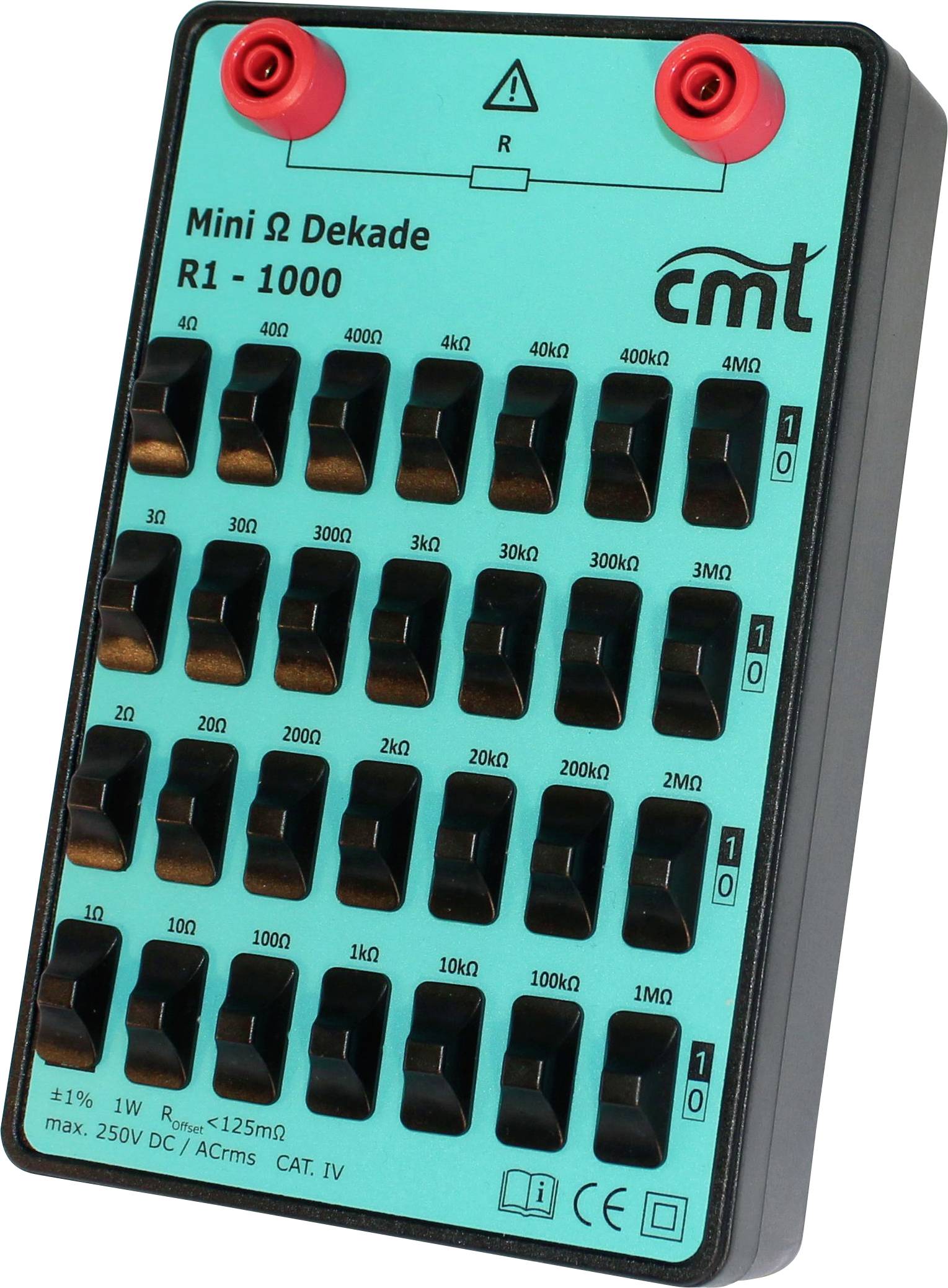

Miniaturní ohmova dekáda R1 - 1000 s otočnými přepínači a měřicími svorkami, vhodná pro měření odporů až do 4 MΩ.

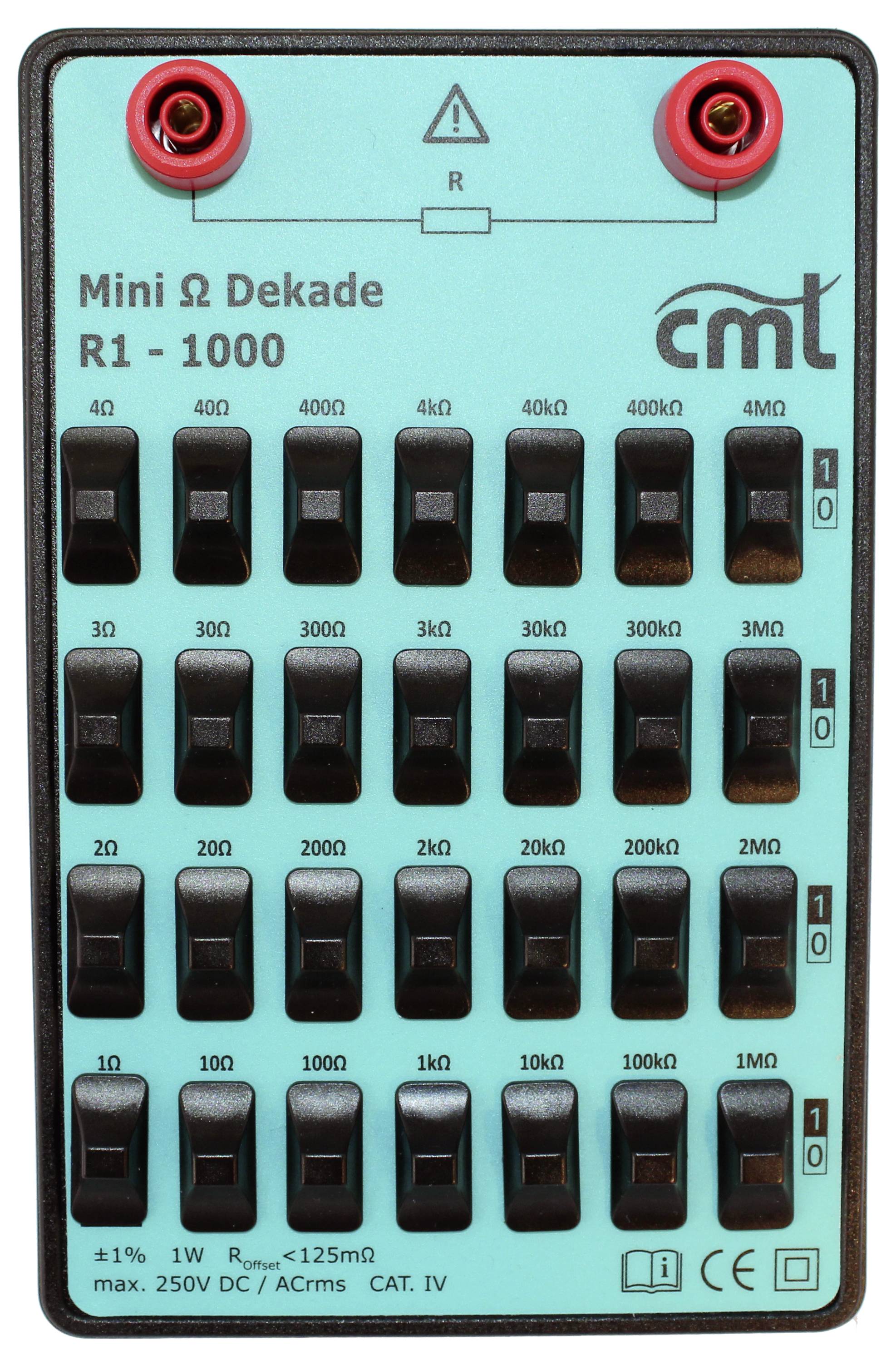

Černé odporové spínače na zeleném panelu s popiskem 'Mini Ω Dekáda R1 - 1000'; maximálně 250V DC/ACrms, kategorie IV.

1/2

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 640,50 Kč / kus)

7 640,50 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Odporová dekáda R1-1000

IEC 1010 - 1 Kat. I
1 - 11,11111 Ohm
Měřící proud:
Zatížení 1 W
Tolerance 1%
Koeficient teploty 50 ppm
Zbytkový odpor 125 mOhm
Max. 250 V/AC/DC

Technické parametry

Tolerance 1%
Zatížení 1 W
Zbytkový odpor 125 mOhm
Max. 250 V/AC/DC
Koeficient teploty 50 ppm.

Nastavitelný rozsah: 1 Ω - 11.11111 M Ω

Kroky nastavení: 1 Ω

Max. připojovací napětí: 250 V

Rozm.: (d x š x v) 170 x 110 x 23 mm

Hmotnost: 285 g

V: 23 mm

Délka: 170 mm

Šířka: 110 mm

: bez certifikátu

Funkce: odporová

Kategorie měření: CAT IV 300 V

Tolerance: 1 %

: 1 W

Přesnost: 1 %

Připojení: Bezpečnostní zdířky 4 mm

Kategorie produktu: odporová dekády

Ke stažení

List technických údajů

List technických údajů 101389 Cosinus R1-1000 odporová dekády odporová 1 %

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 101389 Cosinus R1-1000 odporová dekády odporová 1 %

Popis

R1 - 1000 disponuje 28 sériově zapojenými 1W odpory, které lze jednotlivě aktivovat posuvným spínačem. Odstupňování hodnot odporu v 1 - 2 - 3 – 4 stupních dovoluje dokonalé nastavení hodnot odporu v 7 dekádách (1 Ω - 11,11111 MOhm). Nastavení např. 156 kOhm se provede navolením následujících spínačů: 100 kOhm, 40 kOhm + 10 kOhm, 4 kOhm + 2 kOhm. Připojení přes 4 mm bezpečnostní zdířky.
