Cornelsen Experimenta 54850 Generátor

Alternativní zdroj energie - energie sama vyrábí

Dynamot je univerzální výukový nástroj pro výuku elektrotechniky, mnohem více než jen ruční generátor a elektromotor. Pomáhá studentům zkoumat a chápat elektrické přístupy. Nahrazuje baterie nebo jiné výrobní moduly.

Díky samostatné výrobě proudu s svalovou silou se studenti dozvědí, jak souvisejí energetické toky, toky nákladu, napětí a výkon a jak na ně mohou mít vliv s různými obvody. Pomocí vestavěných 4 mm zásuvek lze DynaMot jednoduše propojit kabely a tudíž je propojit s různými aktory a měřicími přístroji.

Dynamot je odolný, spolehlivý a snadno ovladatelný. Je ideálním pomocníkem pro vaše experimenty v DC-měrce.

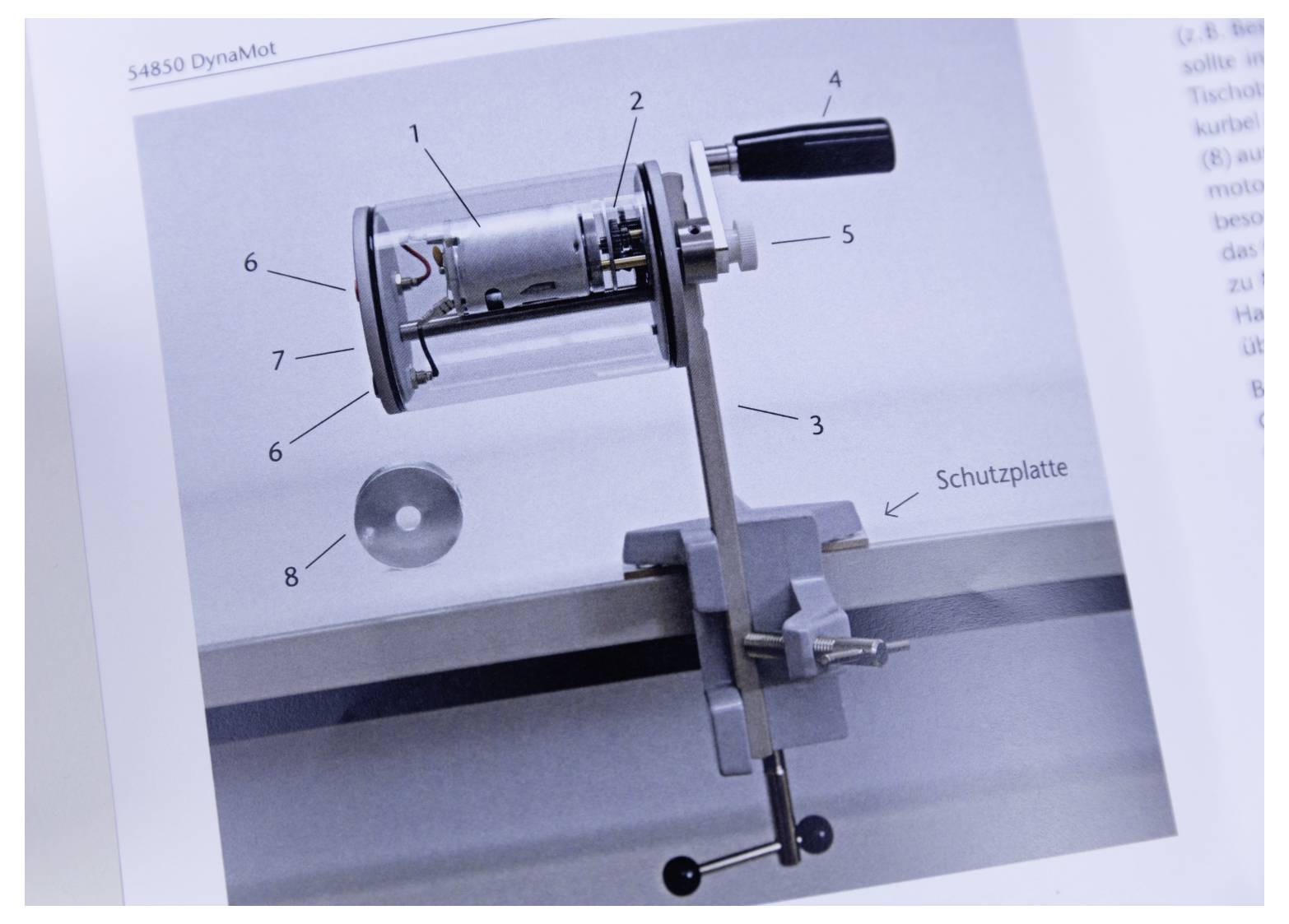

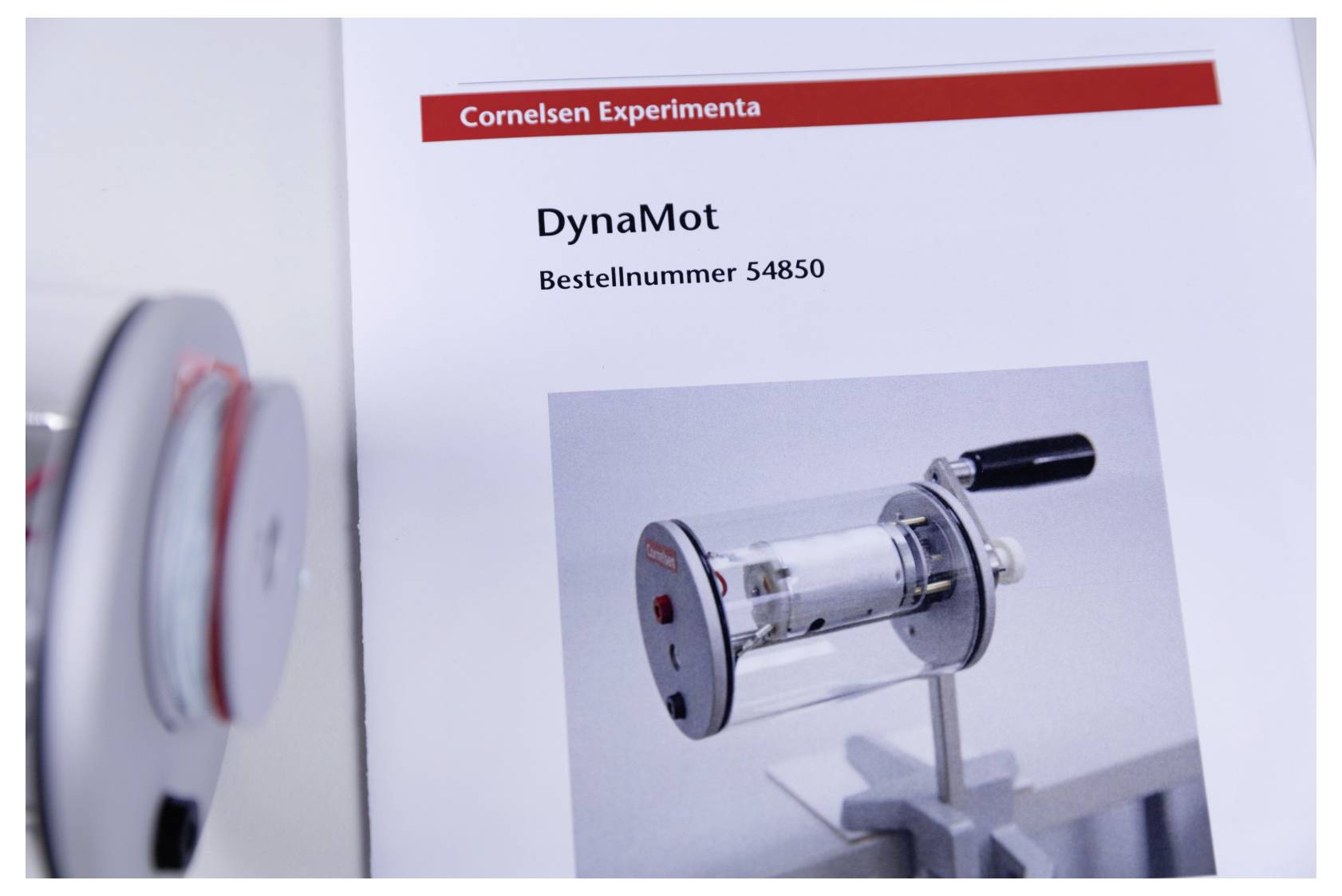

K experimentálním materiálům patří stručný návod s vyznačenou a podepsanou konstrukcí a technické podrobnosti.

Příklady použití při výuce

DynaMot pomáhá rozvíjet základní myšlenky o energetických tocích a proudu od Ladmentů.
Díky programu Dynamot mohou studenti porozumět pojmu „proud“, měřit proud a rozpoznat mechanické parametry přenosu energie.
DynaMot znázorňuje, jak zvýšit výkon pomocí setrvačníkového proudu a umožňuje experimentování se paralelními obvody spotřebičů.
Dynamot umožňuje lepší pochopení vazby mezi energetickým proudem a elektronickým proudem při provozu elektromotoru.
S Dynamotem mohou studenti vyvinout své představy o názích na napětí a zkoumat sériové zapojení.
DynaMot pomáhá při experimentování s definicí napětí.

Pro splnění zvláštních požadavků pokusů je přístroj vybaven tímto vybavením: V ručním režimu lze vyrábět napětí až do 8 V. Při počtu otáček ruční kliky, které mohou žáci snadno dosáhnout, je napětí 5 až 6 V. díky tomu lze většinu žárovek používaných ve výuce používat bez prohoření.

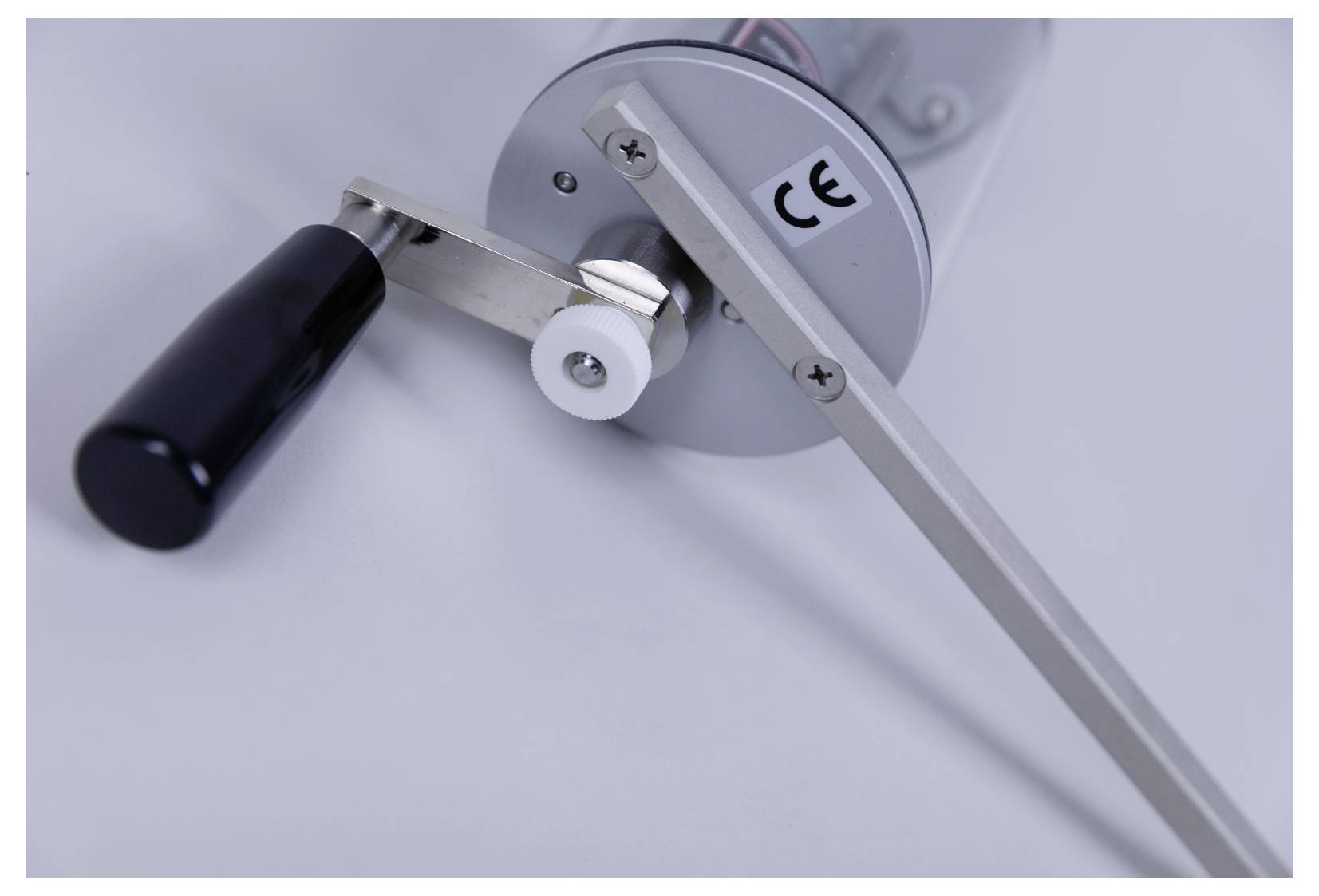

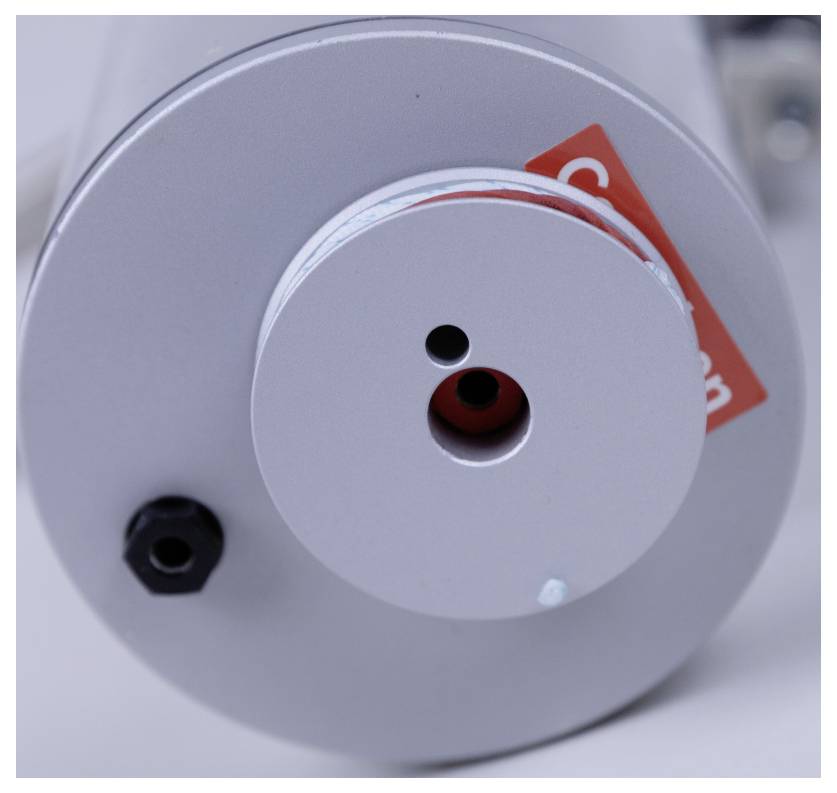

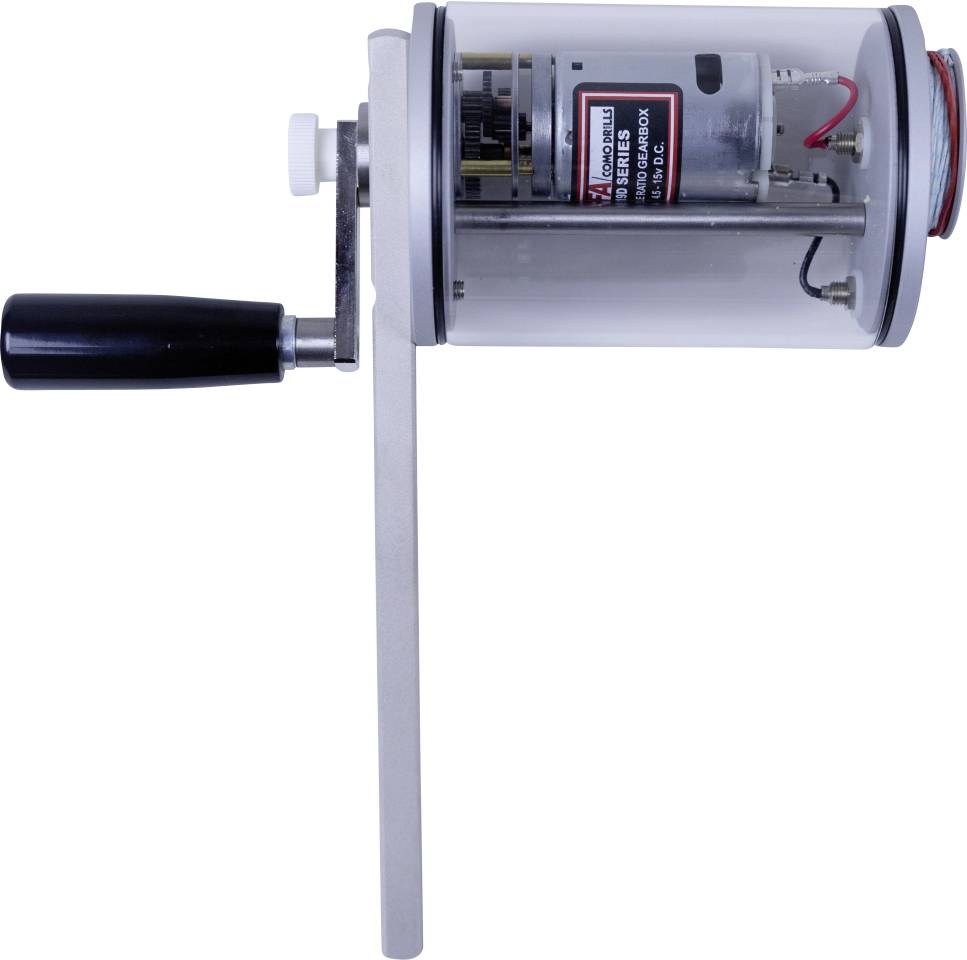

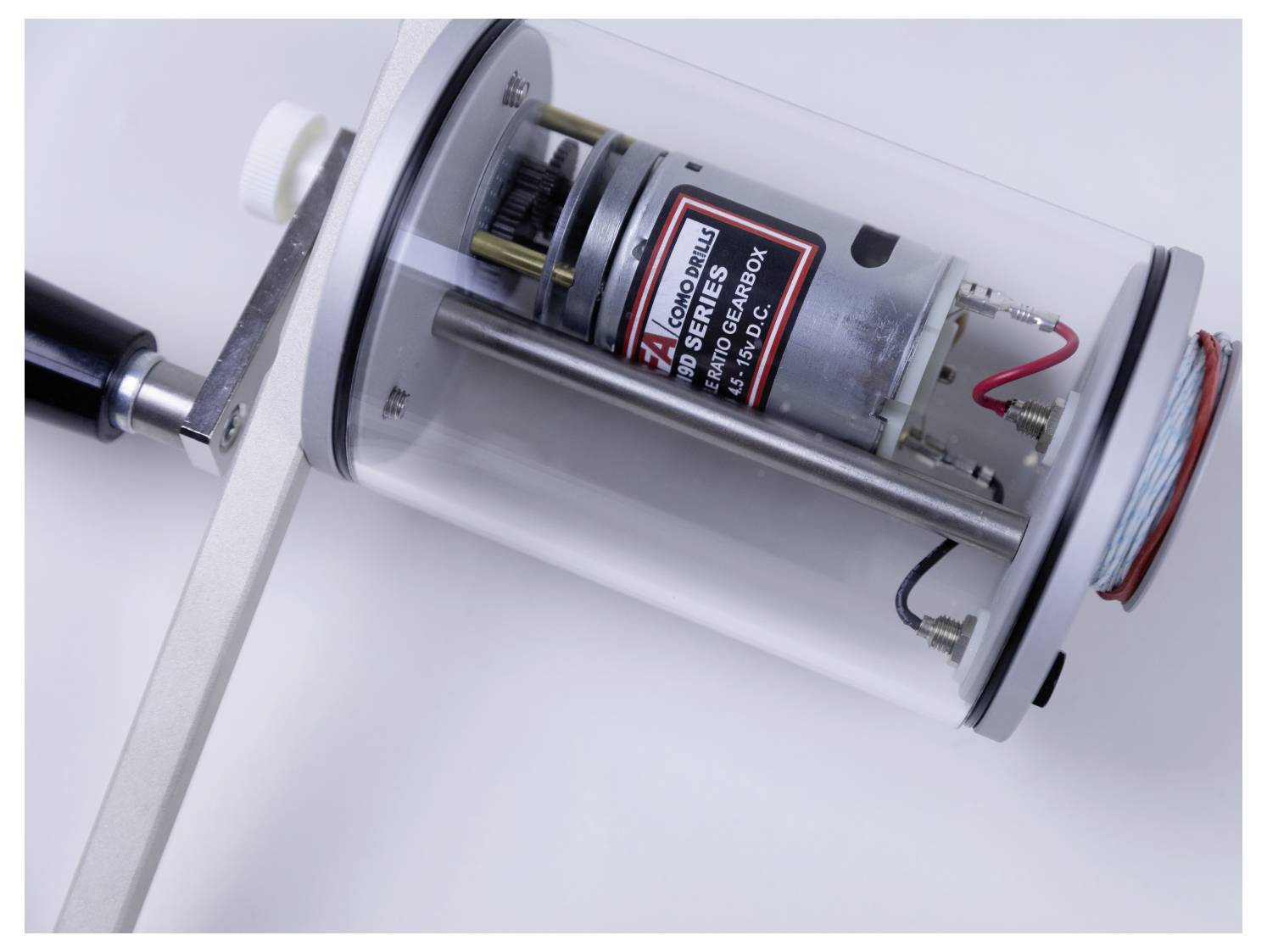

Generátor je odolný proti zkratu. Generátor, převodovka a přenos síly jsou konstruovány tak, aby se ani při zkratu nevyskytovalo žádné mechanické poškození přístroje. Maximální vznikající proudové zatížení cca 8 a vydrží generátor dobře. Generátor umožňuje obratu energie, které si z fyziologicky zřetelně vyžádají pozorovatelné výkony pohonu v rozsahu 2 až 50 W (zkratový provoz). Přesto je tření tak nízké, že změny obratu energie 2 W jsou znatelné při otáčení. Přístroj se skládá z elektromotoru s namontovanou, nízkohlučnou převodovkou v průhledném pouzdře z plexiskla s připojovací zásuvkou 4 mm, ruční klikou a šňůrou s provázkem (vyměnitelný), který je namontován na stativ se čtvercovým průřezem.

Tento text byl přeložen strojově.
