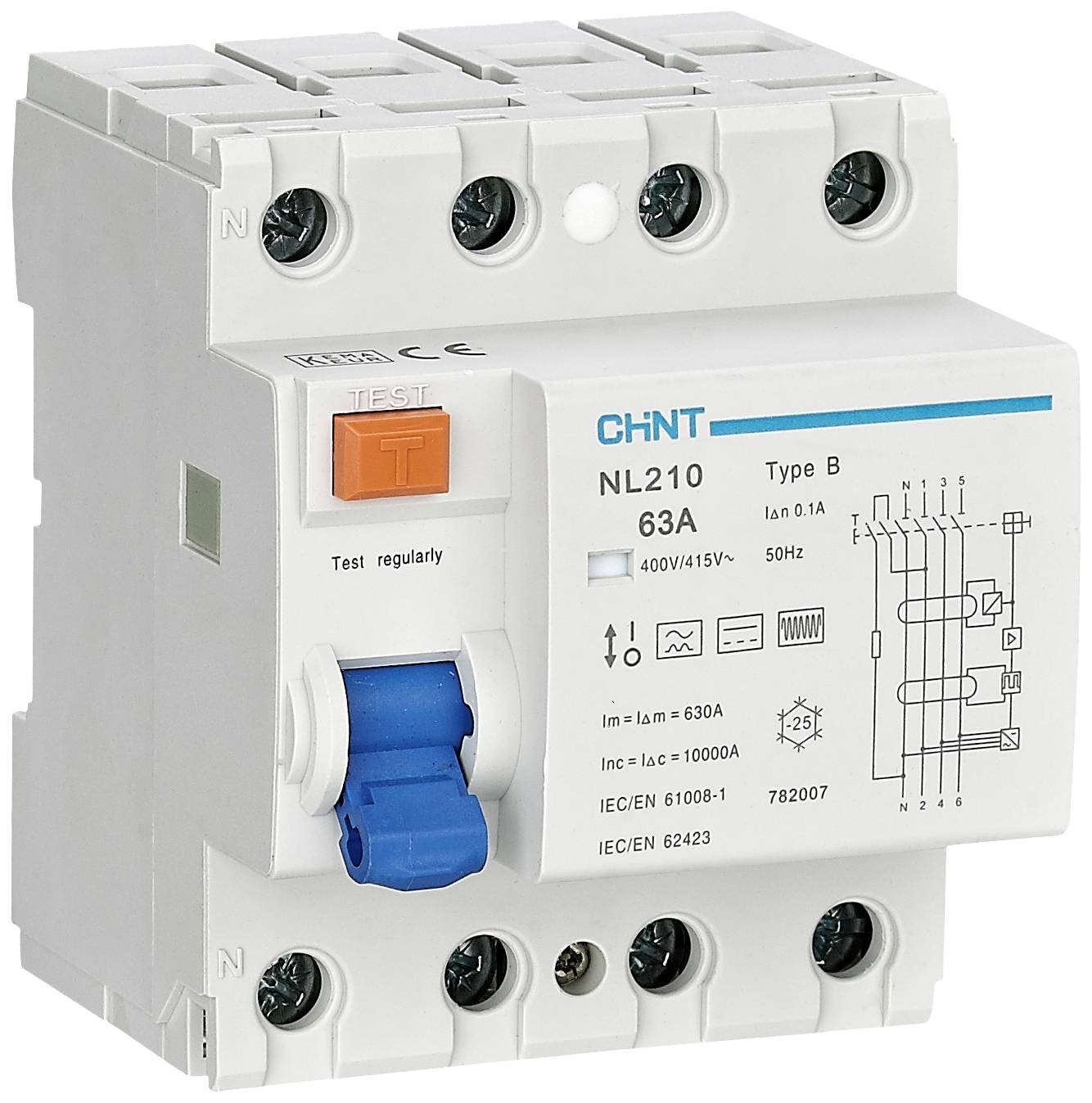

Chint 782007 NL210 3PN 63A 100mA B 10kA proudový chránič B/10 kA 3pólový 63 A 0.1 A 415 V
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
proudový chránič
Pólů
3
Spouštěcí charakteristika
B/10 kA
Jmenotivý zbytkový proud
0.1 A
Jmenovitý proud - filtr
63 A
Datasheety: (PDF)
Hlavní benefity
Proudový chránič 3PN typ B 63A 100 mA, 10 kA
- Jmenovité napětí=415 V
- Jmenovitý proud=63 A
- Vypínání=10 kA
- Pólů=3
Technické parametry
- Kategorie produktu
proudový chránič
- Pólů
3
- Spouštěcí charakteristika
B/10 kA
- Jmenotivý zbytkový proud
0.1 A
- Jmenovitý proud
63 A
- Jmenovitý proud - filtr
63 A
- Rozm.
(š x v x h) 72 x 91 x 79 mm
- Vypínání
10 kA
- Barva
modrá
bílá
- Obsah
1 ks
- Třída izolace
II
III
- Jmenovité napětí
415 V
- Šířka
72 mm
- V
91 mm
- Hloubka
79 mm
- Typ
B
Dodržování předpisů a certifikace
Certified by EU Garan
Ke stažení
List technických údajů
List technických údajů 2524983 Chint 782007 NL210 3PN 63A 100mA B 10kA proudový chránič B/10 kA 3pólový 63 A 0.1 A 415 V
Záruční podmínky
Záruční podmínky 2524983 Chint 782007 NL210 3PN 63A 100mA B 10kA proudový chránič B/10 kA 3pólový 63 A 0.1 A 415 V
Popis
Spínače FL zajišťují ochranu před poruchovými proudy proti zemi a chrání osoby a zvířata při přímém a nepřímém dotyku. Chrání zařízení před nebezpečím požáru díky izolačním chybám a používají se jak v instalaci v budovách, tak v průmyslu.
Výběr
Kategorie typů
Typ AC: Střídavý proud se spouštějí pomalu se zvyšujícím se sinusovým průběhem.
Typ a: Rozlišení se provádí při střídavém poruchovém proudu a při pomalu rostoucím proudu, ale také při okamžitém pulzujícím stejnosměrném proudu.
Typ B: Roztok se provede při sin. Střídavý poruchový proud, při pulzujícím rovném svodovém proudu a hladkým rovným svodovým proudem.
Vybavovací ramena
10 mA - ochrana pro venkovní použití
30 mA - ochrana před přímým dotykem
300 mA - ochrana proti nepřímému dotyku a požáru
Doby odezvy
Nezpožďující
Okamžité vypnutí (bez zpoždění času).
Krátkodobá zpoždění G.
Zapnutí až po min. 10 ms
Selektivní
V případě sériového zapojení agentury Fl’s má následný Fl prioritně vyvolat.
Tento text byl přeložen strojově.
Výběr
Kategorie typů
Typ AC: Střídavý proud se spouštějí pomalu se zvyšujícím se sinusovým průběhem.
Typ a: Rozlišení se provádí při střídavém poruchovém proudu a při pomalu rostoucím proudu, ale také při okamžitém pulzujícím stejnosměrném proudu.
Typ B: Roztok se provede při sin. Střídavý poruchový proud, při pulzujícím rovném svodovém proudu a hladkým rovným svodovým proudem.
Vybavovací ramena
10 mA - ochrana pro venkovní použití
30 mA - ochrana před přímým dotykem
300 mA - ochrana proti nepřímému dotyku a požáru
Doby odezvy
Nezpožďující
Okamžité vypnutí (bez zpoždění času).
Krátkodobá zpoždění G.
Zapnutí až po min. 10 ms
Selektivní
V případě sériového zapojení agentury Fl’s má následný Fl prioritně vyvolat.
Tento text byl přeložen strojově.
Obsah balení
- Proudový chránič 3PN typ B 63A 100 mA, 10 kA
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
