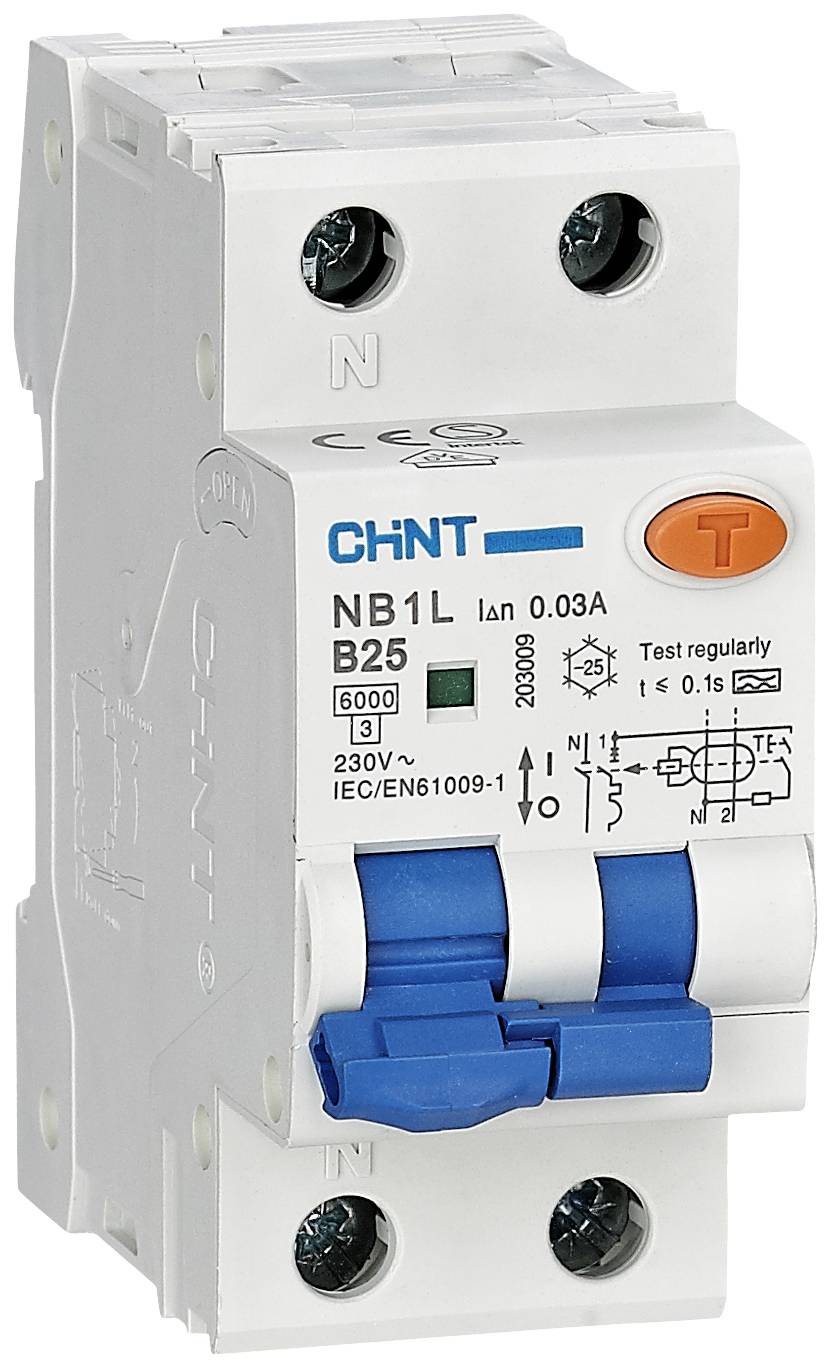

Chint 203009 proudový chránič/elektrický jistič 1pólový 25 A 0.03 A 240 V, 415 V
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
proudový chránič/elektrický jistič
Pólů
1
Spouštěcí charakteristika
B
Jmenotivý zbytkový proud
0.03 A
Jmenovitý proud - filtr
25 A
Datasheety: (PDF)
Hlavní benefity
OCHRANA VODIČE/FI, TYP A 1P+N B, 25 A, 30 MA, 6 KA
- Jmenovité napětí=240 V, 415 V
- Jmenovitý proud=25 A
- Vypínání=6 kA
- Pólů=1
Technické parametry
- Kategorie produktu
proudový chránič/elektrický jistič
- Pólů
1
- Spouštěcí charakteristika
B
- Jmenotivý zbytkový proud
0.03 A
- Barva
modrá
bílá
- Rozm.
(š x v x h) 36 x 86 x 77 mm
- Obsah
1 ks
- Jmenovitý proud
25 A
- Jmenovitý proud - filtr
25 A
- Vypínání
6 kA
- Třída izolace
II
III
- Jmenovité napětí
240 V
415 V
- Šířka
36 mm
- V
86 mm
- Hloubka
77 mm
- Typ
A
Dodržování předpisů a certifikace
Certified by EU Garan
Ke stažení
List technických údajů
List technických údajů 2525012 Chint 203009 proudový chránič/elektrický jistič 1pólový 25 A 0.03 A 240 V, 415 V
Záruční podmínky
Záruční podmínky 2525012 Chint 203009 proudový chránič/elektrický jistič 1pólový 25 A 0.03 A 240 V, 415 V
Popis
Použití v osobní, požární, kabelové a elektrické ochraně, při přetížení a zkratu.
Výběr
Jmenovitý poruchový provozní proud
I až n ≤ 30 mA: Poskytuje ochranu proti přímému dotyku při příliš vysokém napětí.
I-n ≤ 300 mA: V případě poruchových proudů nabízí preventivní ochranu.
Kategorie typů
Typ AC: Spouštění při pomalu rostoucích a náhlých sinusových střídavých proudech.
Typ a: Spuštění jak při pomalu rostoucích a náhlých sinusových střídavých proudech, tak při pulzujících stejnosměrných proudech.
Vypínací materiál
Charakteristika B (3-5 ln) Ochrana zařízení proti přetížení a zkratu a ochrana osob a dlouhých kabelů v sítích TNS a IT.
Charakteristika C (5-10 ln) Ochrana zařízení proti přetížení a zkratu a proti ohmické a induktivní zátěži s nízkým zapínacím proudem.
Tento text byl přeložen strojově.
Výběr
Jmenovitý poruchový provozní proud
I až n ≤ 30 mA: Poskytuje ochranu proti přímému dotyku při příliš vysokém napětí.
I-n ≤ 300 mA: V případě poruchových proudů nabízí preventivní ochranu.
Kategorie typů
Typ AC: Spouštění při pomalu rostoucích a náhlých sinusových střídavých proudech.
Typ a: Spuštění jak při pomalu rostoucích a náhlých sinusových střídavých proudech, tak při pulzujících stejnosměrných proudech.
Vypínací materiál
Charakteristika B (3-5 ln) Ochrana zařízení proti přetížení a zkratu a ochrana osob a dlouhých kabelů v sítích TNS a IT.
Charakteristika C (5-10 ln) Ochrana zařízení proti přetížení a zkratu a proti ohmické a induktivní zátěži s nízkým zapínacím proudem.
Tento text byl přeložen strojově.
Obsah balení
- OCHRANA VODIČE/FI, TYP A 1P+N B, 25 A, 30 MA, 6 KA
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
