Chauvin Arnoux C.A 6117 + Software Dataview sada instalačních testerů , Norma VDE 0100, 0105, 0413, P01145460F, EN a DE
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity

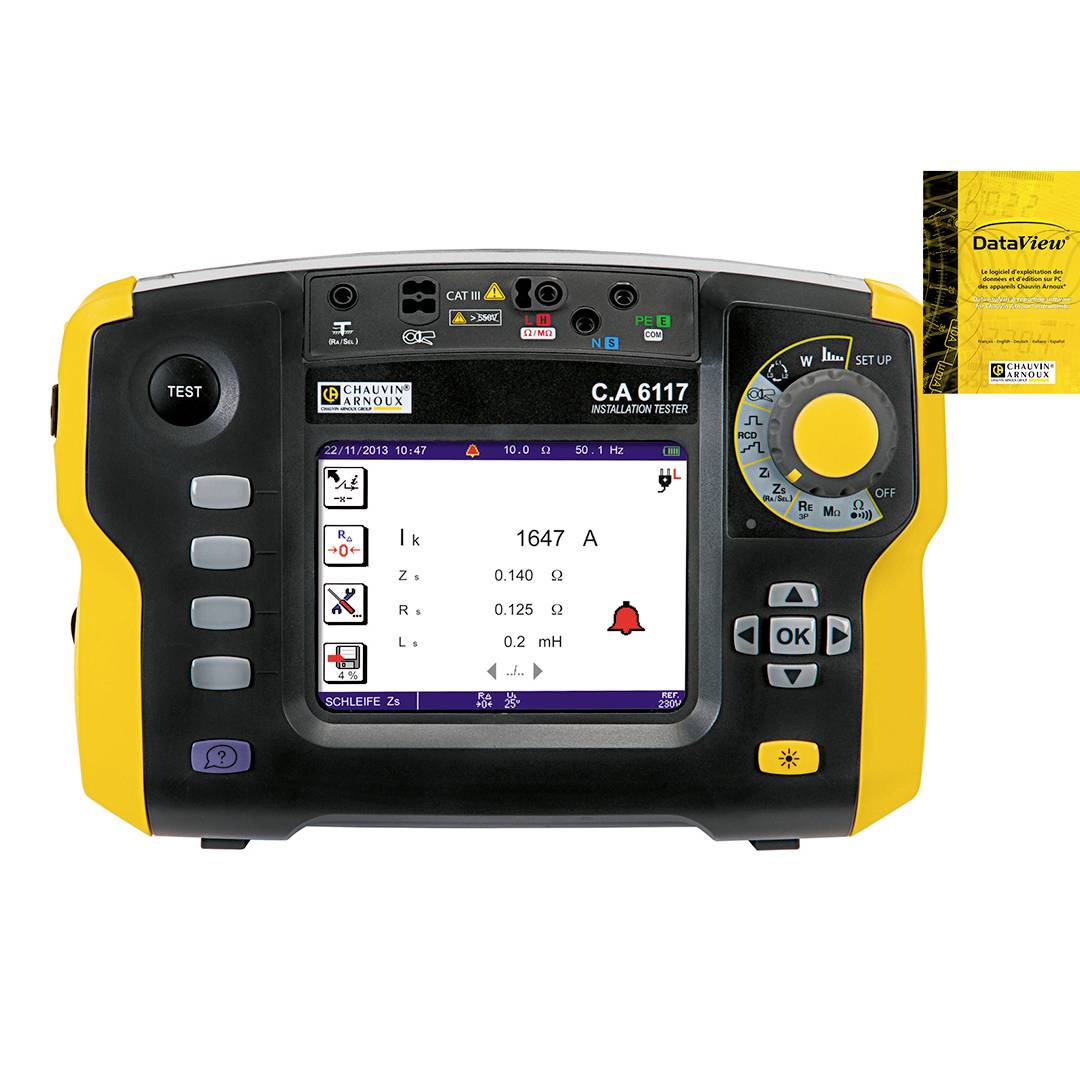

C.A 6117 Instalační tester vč. Softwaru DataView
- Komplexní multifunkční zařízení s rozšířenými měřicími a vyhodnocovacími funkcemi pro náročné zkoušky elektroinstalací podle DIN VDE 0100-600, DIN VDE 0105-100...Kontrola RCD / FI typu AC, a, B, B+, F, EV v režimu rampy nebo impulsu, s a bez spuštěníVýkonný li-Ion akumulátor pro větší autonomii s až 30 hodinami provozuS přídavným měřením, jako je selektivní měření uzemnění s kleštěmi, napětím, proudem s kleštěmi, výkonem, průběhy signálu a harmonické kmitání, Pokles napětíStrukturované uložení na 3 úrovních podle místa / místnosti / objektuIntegrovaná bezpečnostní tabulka pro měření smyčekS účinnou pomocí v kontextu pro každé měření včetně přípojných obrazů a varovných hlášení pro ještě větší bezpečnost
Technické parametry
- Kategorie produktu
sada instalačních testerů
bez certifikátu
- Kategorie měření
CAT III 600 V
CAT VI 300 V
- Rozhraní
USB
- Rozm.
(d x š x v) 128 x 280 x 190 mm
- Hmotnost
2.2 kg
IP53
- Rozsah měření VDE
Odpor uzemnění
odpor ochranného vodiče
izolační odpor
smyčková impedance
výkon
napětí
proud
Test RCD (AC, A, F, B, B+, EV)
- Norma DIN
DIN IEC 60364
DIN EN 61557
- Displej
digitální (LCD)
- Šířka
280 mm
- V
190 mm
- Délka
128 mm
- Průběh zkoušky
automatický
- Napájení VDE
napájeno akumulátorem
- Paměť (počet míst)
1000
- Paměť (VDE)
ano
- Typ
C.A 6117 + Software Dataview
- Norma VDE
0100
0105
0413
- Vlastnosti
RCD/FI test
Výkon, harmonické složky
vč. softwaru
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 1270998 Chauvin Arnoux C.A 6117 + Software Dataview sada instalačních testerů , Norma VDE 0100, 0105, 0413, P01145460F, EN a DE
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1270998 Chauvin Arnoux C.A 6117 + Software Dataview sada instalačních testerů , Norma VDE 0100, 0105, 0413, P01145460F, EN a DE
Popis
To C.A 6117 je rozsáhlý multifunkční zařízení pro kontrolu elektrických zařízení podle nationaler a mezinárodní normy (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600 atd.) je spojuje moderní design, Ergonomie, snadné ovládání, výkon, rychlost a přesnost v jednom zařízení.
Pro nulový vodič systémy všeho druhu (TN, TT a IT) odpovídající přístroj je ideální pro nejrůznější oblasti použití: průmysl, služeb sektor, obytné sektor.
Ergonomie:
Odolný a kompaktní C.A 6117 se vyznačuje propracovaný design s rychlejší a praktický uvedení do provozu. Na velkém barevnými grafický LCD displej s podsvícením jsou všechny výsledky přehledně znázorněny.
Otočný spínač na přední straně zařízení umožňuje přímý přístup ke všem funkcím. Mnoho zvukových signálů a umožňují rychlou, normgemasse interpretaci výsledků. Kontexthilfen pro každou funkci vedení uživatele krok za krokem pomocí fitinků nebo pouze v případě potřeby díky. V paměti přístroje uložit až 1000 měření. To C.A 6117 je vybavena USB konektorem, přes data lze vyhledávat.
Měřicí funkce:
Dobrá výkonnosti C.A 6117 nabízí vynikající stabilita měření - i při okolní gestorter v průmyslu. Přístroj má všechny pro kontrolu elektrických zařízení potřebná měření: průchodnost, odporu, izolace, zemnicí a selektivní měření uzemnění, impedance smyčky, typ A parazitní proudy AC. Navíc umožňuje C.A 6117 měření napětí, frekvence, proudu, činného výkonu kleště, harmonické a směr točivého pole.
Ještě lépe: přístroj je bezpečnostní modul, který měření na zařízení pro ochranu při nedostatečném proudu (RCD) typu B. Tím lze kromě toho poklesu napětí.
To C.A 6117 je ve Francii pod použití Okodesign-Verfahren navrženo a vyrobeno.
Výsledek analýza:
S C.A 6117 měření lze modelu s univerzálním DataView® software zpracovávat. Software DataView® rozpozná při spojení s počítačem přístroj automaticky a spustí odpovídající menu. Na zařízení uložených dat a konfigurační funkce lze strukturou přímo zobrazit.
K dispozici je více předdefinované zprávy k dispozici modely, které odpovídají požadavkům normy.
Navíc může uživatel v případě potřeby vlastní modely.
Sériově je instalovaná software program ICT umožňuje jednodušší a rychlou analýzu uložených měření a je s těmito funkcemi: zobrazení dat, nastavení parametrů přístroje, individuální nastavení řad měření s přenos zpráv na přístroj a zpracování.
Příslušenství:
Přístroj se dodává s rozsáhlým příslušenstvím ve velkém brašna pro přístroj a celý příslušenství.
Tento text byl přeložen strojově.
Pro nulový vodič systémy všeho druhu (TN, TT a IT) odpovídající přístroj je ideální pro nejrůznější oblasti použití: průmysl, služeb sektor, obytné sektor.
Ergonomie:
Odolný a kompaktní C.A 6117 se vyznačuje propracovaný design s rychlejší a praktický uvedení do provozu. Na velkém barevnými grafický LCD displej s podsvícením jsou všechny výsledky přehledně znázorněny.
Otočný spínač na přední straně zařízení umožňuje přímý přístup ke všem funkcím. Mnoho zvukových signálů a umožňují rychlou, normgemasse interpretaci výsledků. Kontexthilfen pro každou funkci vedení uživatele krok za krokem pomocí fitinků nebo pouze v případě potřeby díky. V paměti přístroje uložit až 1000 měření. To C.A 6117 je vybavena USB konektorem, přes data lze vyhledávat.
Měřicí funkce:
Dobrá výkonnosti C.A 6117 nabízí vynikající stabilita měření - i při okolní gestorter v průmyslu. Přístroj má všechny pro kontrolu elektrických zařízení potřebná měření: průchodnost, odporu, izolace, zemnicí a selektivní měření uzemnění, impedance smyčky, typ A parazitní proudy AC. Navíc umožňuje C.A 6117 měření napětí, frekvence, proudu, činného výkonu kleště, harmonické a směr točivého pole.
Ještě lépe: přístroj je bezpečnostní modul, který měření na zařízení pro ochranu při nedostatečném proudu (RCD) typu B. Tím lze kromě toho poklesu napětí.
To C.A 6117 je ve Francii pod použití Okodesign-Verfahren navrženo a vyrobeno.
Výsledek analýza:
S C.A 6117 měření lze modelu s univerzálním DataView® software zpracovávat. Software DataView® rozpozná při spojení s počítačem přístroj automaticky a spustí odpovídající menu. Na zařízení uložených dat a konfigurační funkce lze strukturou přímo zobrazit.
K dispozici je více předdefinované zprávy k dispozici modely, které odpovídají požadavkům normy.
Navíc může uživatel v případě potřeby vlastní modely.
Sériově je instalovaná software program ICT umožňuje jednodušší a rychlou analýzu uložených měření a je s těmito funkcemi: zobrazení dat, nastavení parametrů přístroje, individuální nastavení řad měření s přenos zpráv na přístroj a zpracování.
Příslušenství:
Přístroj se dodává s rozsáhlým příslušenstvím ve velkém brašna pro přístroj a celý příslušenství.
Tento text byl přeložen strojově.
Obsah balení
- Brašna
- 1 síťový adaptér / nabíječka typ 2
- 1 akumulátor Li-Ion
- 1x USB kabel A/B 1,80 m s feritovým
- 1 x 3-pólová měřicí kabel s 3 bezpečnostní měřící kabely (červená, modrá a zelená)
- 3 zkušební hroty Ø 4 mm (červená, modrá a zelená)
- 3 krokosvorky (červená, modrá a zelená)
- 2 bezpečnostní měřicí vedení 3 m (zahnutý rovná, červený a černý)
- 1 x 3-pólová Euro síťové vedení
- 1 x 2-pólová Euro síťové vedení
- 1 sonda pro dálkové ovládání
- 1 poutka
- 1 ochranná fólie proti poškrábání obrazovky (již umístěny)
- 1 ramenní popruh pro ruční provoz (4 bodů)
- 1x software ICT pro export dat na CD-ROM
- 6 návod k obsluze na CD (1 pro jazyk)
- 1x bezpečnostní list (20 jazyků)
- 1x software DataView
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
