1/2
Ilustrační obrázek
černá 4pólový 16 mm² 16 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Typ vodiče = N Siemens 3LD30501TL11
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
výkonový odpínač
Jmenovité napětí
690 V/AC
Pólů
4
Jmenovitý proud - filtr
16 A
Typ kontaktu
1 spínací kontakt
1 rozpínací kontakt
Datasheety: (PDF)
Počet
Celková cena (1 185,95 Kč / kus)
1 185,95 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Stupeň krytí: IP65
- Izolační napětí: 690 V
- Provozní frekvence: 50/60 Hz
- Provozní teplota: -25 °C až +55 °C.
- Impulsní výdržné napětí: 6 kV
- Mechanická životnost: 100000
- Elektrická životnost: 6000
- Barva ovládací elements: černá
- Ztrátový výkon: 2 W
- Kategorie produktu
výkonový odpínač
- Typ kontaktu
1 spínací kontakt
1 rozpínací kontakt
- Provozní napětí
690 V/AC
- Jmenovité napětí
690 V/AC
- Barva
černá
- Průřez
16 mm²
- Pólů
4

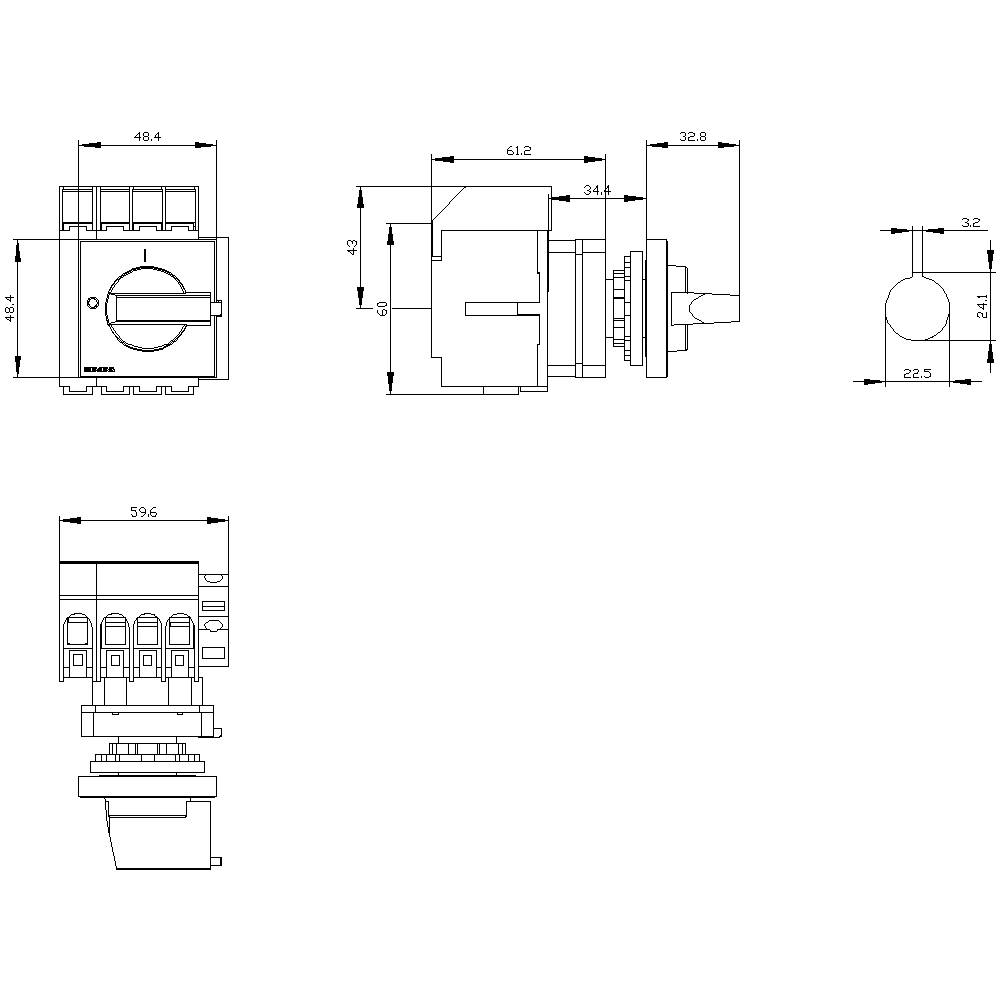

- Rozm.
(Ø x v) 22.5 mm x 60 mm
- Jmenovitý proud
16 A
- Jmenovitý proud - filtr
16 A
- Provedení
Hlavní vypínač
- Typ vodiče
N
- Šířka
60 mm
- V
60 mm
- Hloubka
114 mm
- (Ø)
22.5 mm
6 kW
1
1
16 A
4
IP65
0
1
ANO
NE
Frame clamp
NE
Wing knob
ANO
ANO
ANO
8 kW
0.5 kA
Black
NE
NE
ANO
NE
NE
690 V
NE
NE
Built-in device fixed built-in technique
16 A
NE
16
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1701822 černá 4pólový 16 mm² 16 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Typ vodiče = N Siemens 3LD30501TL11
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1701822 černá 4pólový 16 mm² 16 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Typ vodiče = N Siemens 3LD30501TL11
Popis
Odpínač 3LD3, IU 16 a hlavní spínač 3pólový + N jmenovitý provozní výkon při AC-23 a při 400 v 3 kW čelní upevnění základní spínač s středovým děrováním 22,5 mm černý 48x48 mm s pomocným spínačem 1OE+1S hlavního a NOT-VYPÍNAČ SENTRON 3LD3 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních systémů. v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
