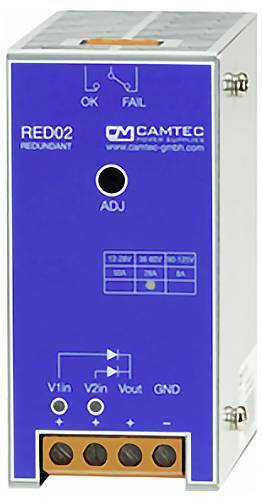

Camtec RED00202C(R2) napájení 9.100 A
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 767,77 Kč / kus)
7 767,77 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Redundantní modul Camtec RE00202
- /
Technické parametry
- Kategorie produktu
napájení
- Vstupní napětí (min.)
90 V/DC
- Vstupní napětí (max.)
125 V/DC
- Výstupní proud (max.)
9.100 A
- Výstupní proud (max.) - zaokrouhlený
9.1 A
1.000 W
- Připojení
šroubová svorka
- Rozm.
(d x š x v) 13 x 115 x 62 mm
- Hmotnost
1.000 g
- Výstupní napětí (max.)
125 V
- Číslo výrobce
RED00202C(R2)
- Šířka
115 mm
- V
62 mm
- Délka
13 mm
- Typ
RED00202C(R2)
Ke stažení
List technických údajů
List technických údajů 3558449 Camtec RED00202C(R2) napájení 9.100 A
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3558449 Camtec RED00202C(R2) napájení 9.100 A
Popis
Redundantní modul RED00202 je určen pro aplikace v rozsahu 0 v DC až 125 v DC. DC výstupy se dvěma identickými zdroji stejnosměrného napětí jsou oddělené. Celkové zatížení je rovno jednotlivým zatížením každého připojeného zdroje DC. Za běžného provozu je celkové zatížení rovnoměrně rozděleno na připojené zdroje napětí. Pokud jeden z připojených zdrojů stejnosměrného napětí selže, přebírá druhý zdroj veškerou zátěž, aniž by způsoboval výpadek elektrického proudu v systému. Interní Power-Power-OK relé (přepínací kontakt) zajišťuje konstantní kontrolu napájení. Pokud dojde k odpojení napájecího zdroje, relé signalizuje, že zbývající zdroj proudu převezme zátěž. Rozpoznání podpětí Vu lze nastavit pomocí potenciometru na čelním panelu ADJ. Rozpoznání přepětí v tabulce technických dat je nastaveno z výroby a nelze jej měnit. Vstup DC a výstup DC jsou bezpotenciálové. GND vstup RED00202 je nutný pouze pro vlastní napájení. Pokles napětí mezi DC vstupem a DC výstupem je mezi 500 mV a 700 mV .
