Name: Camille Bauer SIRAX CT230-A12 178675 okenní proudový transformátor Primární proud 1500 A Sekundární proud 5 A Průchodka
Brand: Camille Bauer
SKU: 3531953
Availability: BackOrder

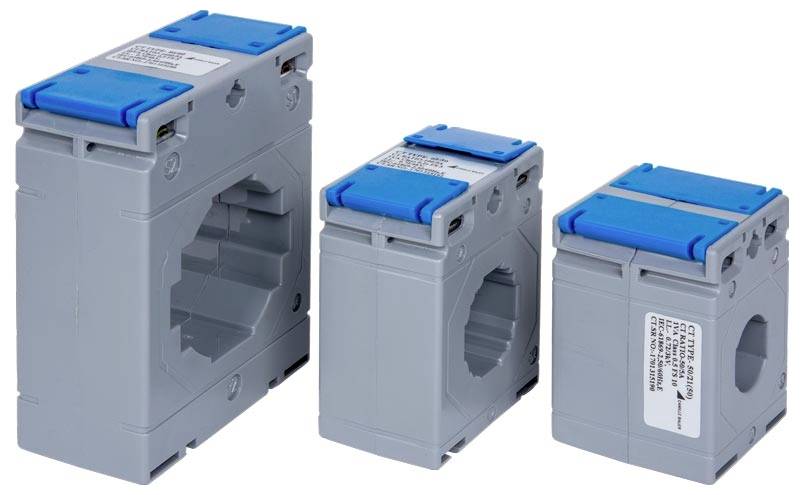

Tři šedé transformátory elektrického proudu různých velikostí s modrými západkami, používané pro měření střídavého proudu v elektroenergetických systémech.

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 660,33 Kč / kus)

1 660,33 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Okenní proudový transformátor

Vstupní proud 1500 A
Druhotný výstupní proud 5 A
Ø průchodky vodiče 51 mm

Technické parametry

Kategorie produktu: okenní proudový transformátor

Druh upevnění: montáž na DIM lištu

Primární proud: 1500 A

Sekundární proud: 5 A

: 10 W

Ø průchodky vodiče: 51 mm

Třída přesnosti: 0,2

Typ: SIRAX CT230-A12

Druhotný výstupní proud: 5 A

Vstupní proud: 1500 A

Průchodka pro vodič (šířka): 60 mm

Průchodka pro vodič (výška x šířka): 51 x 60 mm

Průchodka pro vodič (výška): 51 mm

: Attachable current transformer

: 10 W

: 51 mm

: 1

: NE

: 1500 A

: ANO

: 10 VA

: 5 A

: FS 5

: ANO

: NE

: 0.2

: 12-30 mm

: 50-60 mm

: Screw connection

Varianty(Všechny ceny jsou bez DPH.)

Druh upevnění

Ø průchodky vodiče

Primární proud

Sekundární proud

Výkon

Camille Bauer SIRAX CT200-611 - 120A/5A - 0.5-2.5VA 177510 okenní proudový transformátor Primární proud 120 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):20 x 20 mm Ø průchodky vodiče:20 mm montáž na DIM lištu 1 ks

Objednací číslo:3531926

Doručení: Út 1. 12.

Conrad Electronic

montáž na DIM lištu

20 mm

120 A

5 A

2.5 VA

Min.: 1

Násobky: 1

809,09 Kč^*

Camille Bauer SIRAX CT210-411 177718 okenní proudový transformátor Primární proud 150 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):20 x 30 mm Ø průchodky vodiče:20 mm montáž na DIM lištu 1 ks

Objednací číslo:3531930

Doručení: Út 1. 12.

Conrad Electronic

montáž na DIM lištu

20 mm

150 A

5 A

5 W

Min.: 1

Násobky: 1

855,37 Kč^*

Camille Bauer SIRAX CT210-511 177726 okenní proudový transformátor Primární proud 200 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):20 x 30 mm Ø průchodky vodiče:20 mm montáž na DIM lištu 1 ks

Objednací číslo:3531929

Doručení: St 4. 11.

3 KsConrad Electronic

montáž na DIM lištu

20 mm

200 A

5 A

5 W

Min.: 1

Násobky: 1

809,09 Kč^*

Camille Bauer SIRAX CT210-611 177734 okenní proudový transformátor Primární proud 250 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):20 x 30 mm Ø průchodky vodiče:20 mm montáž na DIM lištu 1 ks

Objednací číslo:3531934

Doručení: Út 1. 12.

Conrad Electronic

montáž na DIM lištu

20 mm

250 A

5 A

5 W

Min.: 1

Násobky: 1

809,09 Kč^*

Camille Bauer SIRAX CT220-112 178120 okenní proudový transformátor Primární proud 100 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):30.5 x 30.5 mm Ø průchodky vodiče:30.5 mm montáž na DIM lištu 1 ks

Objednací číslo:3531935

Doručení: Út 1. 12.

Conrad Electronic

montáž na DIM lištu

30.5 mm

100 A

5 A

1 W

Min.: 1

Násobky: 1

1 619,01 Kč^*

Camille Bauer SIRAX CT220-121 178005 okenní proudový transformátor Primární proud 100 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):30.5 x 30.5 mm Ø průchodky vodiče:30.5 mm montáž na DIM lištu 1 ks

Objednací číslo:3531933

Doručení: Út 1. 12.

Conrad Electronic

montáž na DIM lištu

30.5 mm

100 A

1 A

1 W

Min.: 1

Násobky: 1

1 045,45 Kč^*

Camille Bauer SIRAX CT220-122 178245 okenní proudový transformátor Primární proud 100 A Sekundární proud 1 A Ø průchodky vodiče:30.5 mm nástrčná montáž 1 ks

Objednací číslo:3531938

Doručení: Út 1. 12.

Conrad Electronic

nástrčná montáž

30.5 mm

100 A

1 A

1 W

Min.: 1

Násobky: 1

2 235,54 Kč^*

Camille Bauer SIRAX CT220-421 178039 okenní proudový transformátor Primární proud 150 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):30.5 x 30.5 mm Ø průchodky vodiče:30.5 mm montáž na DIM lištu 1 ks

Objednací číslo:3531936

Doručení: Út 1. 12.

Conrad Electronic

montáž na DIM lištu

30.5 mm

150 A

1 A

5 W

Min.: 1

Násobky: 1

1 023,97 Kč^*

Camille Bauer SIRAX CT220-521 178047 okenní proudový transformátor Primární proud 200 A Sekundární proud 1 A Ø průchodky vodiče:30.5 mm nástrčná montáž 1 ks

Objednací číslo:3531939

Doručení: Út 1. 12.

Conrad Electronic

nástrčná montáž

30.5 mm

200 A

1 A

5 W

Min.: 1

Násobky: 1

1 045,45 Kč^*

Camille Bauer SIRAX CT220-612 178170 okenní proudový transformátor Primární proud 250 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):30.5 x 30.5 mm Ø průchodky vodiče:30.5 mm montáž na DIM lištu 1 ks

Objednací číslo:3531937

Doručení: Út 1. 12.

Conrad Electronic

montáž na DIM lištu

30.5 mm

250 A

5 A

2.5 W

Min.: 1

Násobky: 1

2 450,41 Kč^*

Ke stažení

List technických údajů

List technických údajů 3531953 Camille Bauer SIRAX CT230-A12 178675 okenní proudový transformátor Primární proud 1500 A Sekundární proud 5 A Průchodka

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3531953 Camille Bauer SIRAX CT230-A12 178675 okenní proudový transformátor Primární proud 1500 A Sekundární proud 5 A Průchodka

Prohlášení o shodě

Prohlášení o shodě 3531953 Camille Bauer SIRAX CT230-A12 178675 okenní proudový transformátor Primární proud 1500 A Sekundární proud 5 A Průchodka

Popis

Násuvný proudový měnič pro nepřímé měření sinusových střídavých proudů. Měniče proudu se používají všude tam, kde mají být vysoké proudy zachyceny a dále zpracovávány. Lze je připojit přímo otvorem na primární vodič (napájecí kolejnice nebo vedení). L Sekundární strana (obvykle měřicí přístroj, elektroměr nebo displej) se připojuje svorkami na přední a zadní straně. Tento proudový měnič je nejspolehlivějším, nejpřesnějším a nejlevnějším provedením měničů. Při instalaci však musí být primární vodič přerušen. Z tohoto důvodu jsou vhodnější k výstavbě nových zařízení. Bezpečné pouzdro s vysokou Hohem ochrany proti znečištění díky plombovatelnému krytu proti znečištění díky optimalizovanému krytu uzavřené tělo cívky vysoká přesnost měření do třídy 0.2S velký výběr jmenovitého velkého rozsahu a rozměry jednoduchá a rychlá montáž bezpečná připojovací technika pomocí šroubových svorek vhodná pro kulatý vodič, měděné lišty, různé možnosti montáže jako montáž na stěnu, kabelová montáž, montáž na lištu nebo na lištu je k dispozici bez údržby. Primární proud: Sekundární proud 1500 a: Třída přesnosti 5 a: 0.2 výkon: Primární vodič 10 VA: 60 x 12 mm, 50 x 20 mm, kulatý vodič 50 x 30 mm: 51 mm.

Tento text byl přeložen strojově.
