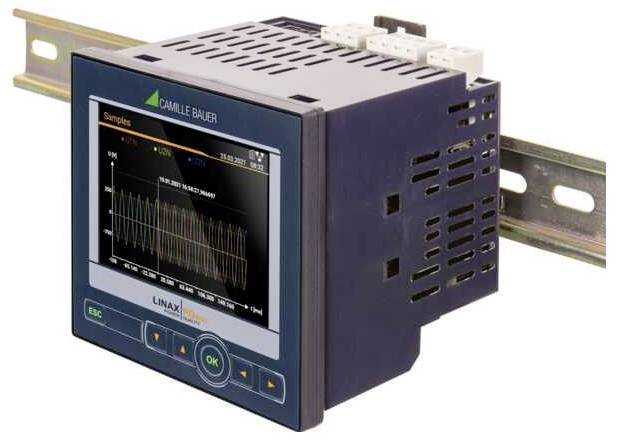

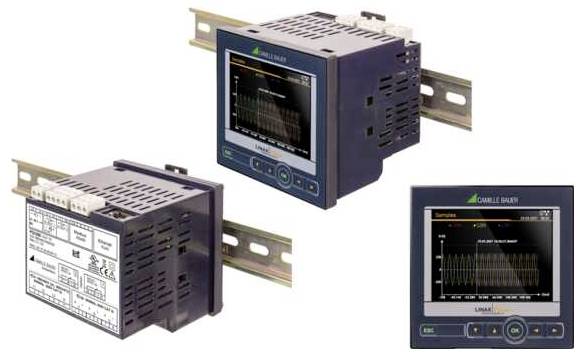

Camille Bauer LINAX PQ1000 síťový analyzátor

Stacionární PQ měřicí technika ve třídě s pro montáž na přední panel (96 x 96 mm). LINAX PQ1000 kombinuje vlastnosti normativního měřicího přístroje PQ s funkcemi pro analýzu spotřeby energie a stavu sítě. Moderní vícejazyčný design umožňuje intuitivní ovládání nebo nastavení barevného TFT displeje s vysokým rozlišením na internetových stránkách přístrojů. Integrovaný webový server umožňuje vzdálený přístup, zobrazení a analýzu naměřených dat. Není nutný žádný další software. L Analýza kvality sítě umožňuje trvalé posouzení kvality sítě podle IEC 61000-4-30 ED.3 ve třídě S. zaznamenané PQ události (pokles napětí, nadvýšení napětí, podlom napětí, převýšení proudu a změna frekvence, homopolární napětí) slouží jak k prokázání, že došlo k rušení, tak k hledání původce poruchy, aby se zvýšila bezpečnost dodávek. Nezávislá certifikace podle IEC 61000-4-30:2015+AMD1:2021, třída s, test podle IEC 62586-2:2017+AMD1:2021 (functional tests) ze strany spolkového institutu pro metrologii METAS podpora standardizovaného, ve výrobcem nezávislý PQDIF formát podle IEEE 1159.3 nastavitelná doba záznamu událostí prostřednictvím webu s časovým zoomem zoom a čtením hodnot analýza průměrných hodnot energie s analýzou trendů k zamezení zátěžového profilu s vyrovnávací šířkou pásma (min/max) pro každý interval činné energie. třída (IEC 62053-22:2003) 0,2S (/5A), jalová energie. třída (IEC 62053-24:2014) S volitelným počítadlem střední hodnoty. Konfigurace s TFT displejem, pro montáž do panelu 3 vstupů pro proudový měnič (1/5A), 42...50/60...69.5Hz jmenovité napětí 100 - 230 v AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + ZBYTEK rozhraní 1 digitální výstup pasivní 1 digitální I/o pasivní 4 digitálních vstupů, testovací protokol anglicky, Ethernet komunikace (Modbus/TCP, http/https, NTP, SLOFTP, SFTP, SYG ZBYTEK API) Modbus/RTU automatizovaný export dat (CSV a PQDIF soubory) na server SFTP Cyber Security (ot) / Cyber Protection oprávnění přístupu s kladkami (RBAC) Hypertext Transfer Protocol Secure 0.2 (https) Client Whitelist Audit Log [Registrace všech manipulací] s ochranným uživatelským rozhraním SYS Log bezpečný datalogger pro ukládání dat s přesností měření napětí podle CAT Cat 3 %, další zkušební rychlost měření 300V, Cat III (proud) Standard I/o: 1 digitální výstup, 1 digitální I/o pasivní 16 GB paměť GB rychlost snímání: monitorování 18 kHz a poplachová hlášení přes mezní hodnoty a monitorovací funkce pro montáž do rozvaděče 96x96mm identická obsluha jako zařízení série SINEAX® AM/DM a CENTRAX® CU zkušební protokol součástí dodávky je analýza dat přes odkaz www.pqview.com/pqdiffractor/. software PQDiffraktor od Electrtek Concepts lze stáhnout z bezplatné registrace (nutná registrace). S tímto softwarem můžete analyzovat data z PQDIF souborů, ukládat je ve formátu CSV nebo exportovat jako grafiku. Digitální řízení sítě se softwarem SMARTCOLLECT® SC2 lze vytvořit kompletní systém Ecosystem pro Power Power Quality a Power Power Monitoring. L
