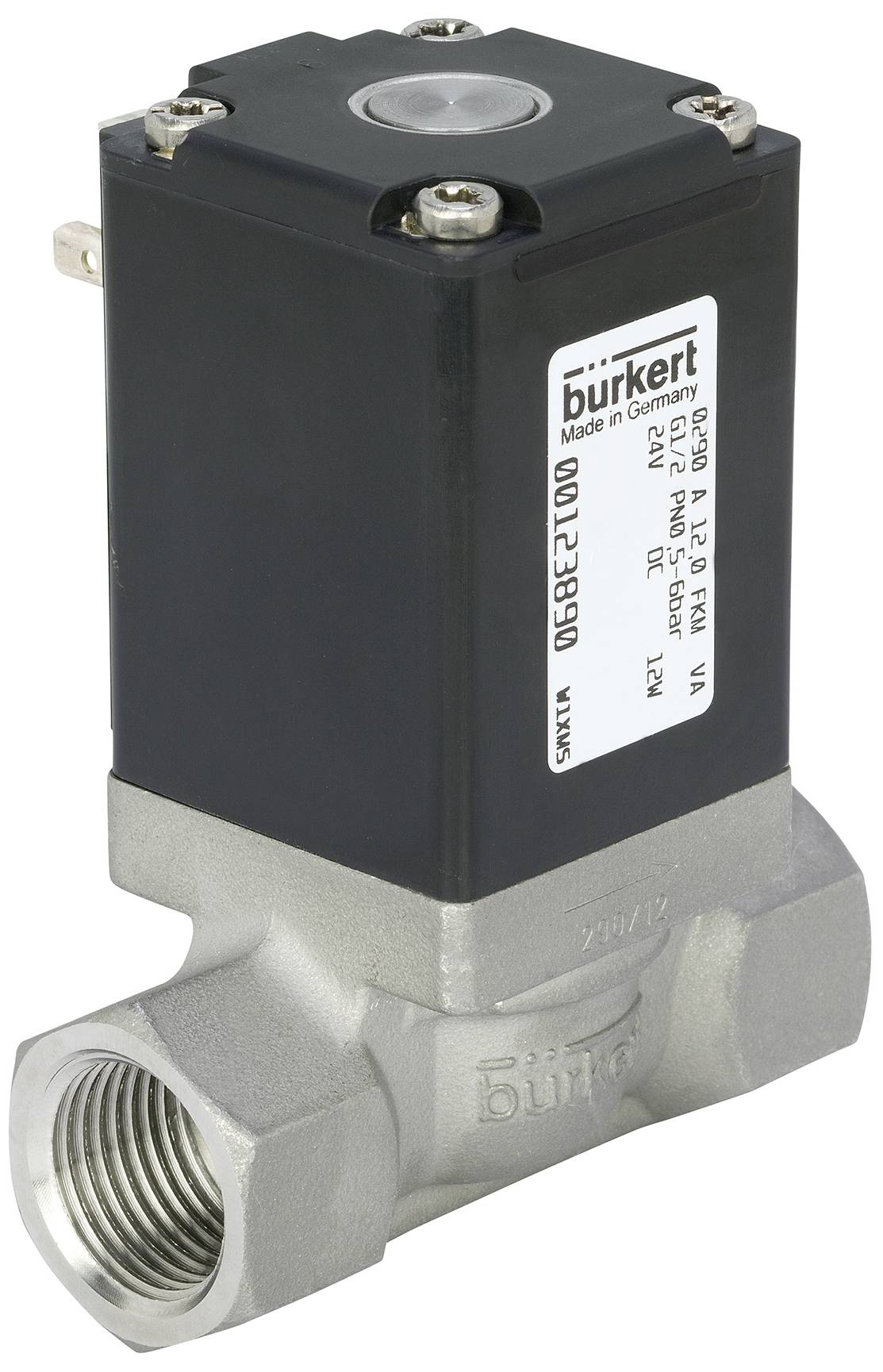

Ilustrační obrázek
Bürkert servem řízený ventil 77003 0290 230 V G 1/2 Jmenovitá vzdálenost 12 mm nucené řízení 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 285,12 Kč / kus)
7 285,12 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil; servem řízený
- Membránový ventil řízený servem až do jmenovitého průměru DN50
- Membrána s pevnou vazbou otevře bez diferenčního tlaku
- Blokněný sfulový systém odolný proti vibracím
- Energeticky úsporné snížení výkonu u všech DC provedení
Technické parametry
- Těsnicí materiál - předřídicí jednotka těsnění: NBR (nitrilový kaučuk)
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
- Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 80 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 16 bar
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Přístrojové vlastnosti - montážní délka 74,5 mm
- Charakteristiky přístroje - hlavní princip funkce ventilu: Membránový ventil
- Charakteristiky přístroje - spínací čas otevření max.: 250 ms
- Charakteristiky přístroje - doba sepnutí je max.: 2.000 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Nad sedadlem
- Vlastnosti přístroje - vakuové provedení: Ano
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Charakteristiky přístroje - operace: Nuceně řízená
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
- Charakteristiky přístroje - doba zapnutí min.: 100 ms
- Přístrojové vlastnosti - doba spínání min.: 700 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 1.900 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,5 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 12 mm
- Jmenovitý průměr (kV) – kV (voda): 1,8 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 7/16 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 230 V.
- Napětí - napětí max / jmenovité napětí: 230 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ne
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 40 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
- Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: H
- Cívka (jádro) KERN - zapínací výkon AC: 100 v
- A
- Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
- Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
- Cívka (jádro) KERN - jmenovitý výkon AC: 25 v
- A
- Materiály - hlavní ventil materiál dotýkající se média: Ušlechtilá ocel
- Materiály - kryt ventilu materiál víka: Ušlechtilá ocel
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
- Způsob činnosti - ruční ovládání: Ne
- Jmenovitý výkon: 10 W.
- Napětí frekvence 50 Hz
- Kategorie produktu
servem řízený ventil
- Provozní napětí
230 V
- Provozní tlak (max.)
0 bar
- Materiál pouzdra
nerezová ocel
- Připojení
G 1/2
- Provozní teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do 80 °C
- Číslo výrobce
77003
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
-10 °C
- Těsnicí materiál
nitrilový kaučuk
- Funkce
2/2-cestný
- Hmotnost
0.7600 kg
- Max. teplota média
80 °C
- Min. teplota média
-10 °C
- Médium
voda
- Jmenovitá vzdálenost
12 mm
- Šířka
81 mm
- V
84 mm
- Délka
74.5 mm
- QNn hodnota
1.900 l/min
IP65
- Max. okolní teplota
55 °C
- Účinky
nucené řízení
- Hodnota kv
1.8 m³/h
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3046849 Bürkert servem řízený ventil 77003 0290 230 V G 1/2 Jmenovitá vzdálenost 12 mm nucené řízení 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046849 Bürkert servem řízený ventil 77003 0290 230 V G 1/2 Jmenovitá vzdálenost 12 mm nucené řízení 1 ks
Popis
Ventil 0290 je membránový ventil řízený servem řady S.EV. Ventil se otevře bez diferenčního tlaku. Otevření je podporováno pevnou membránou. Integrovaná funkce „Soft-Kick“ přitom poskytuje otevření šetrné k materiálu. Podle různých aplikací jsou k dispozici různé membránové materiály. Nabídka je doplněna variantami z nerezové oceli. Magnetické cívky se protočí chemicko-vysoce stálým epoxidem. Pro snížení elektrického příkonu je v cívce zalitá elektronika „Kick and Drop“. NEMA 4X je na požádání k dispozici.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
