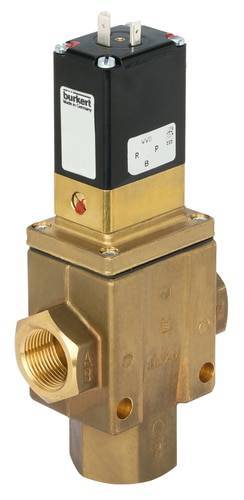

Ilustrační obrázek

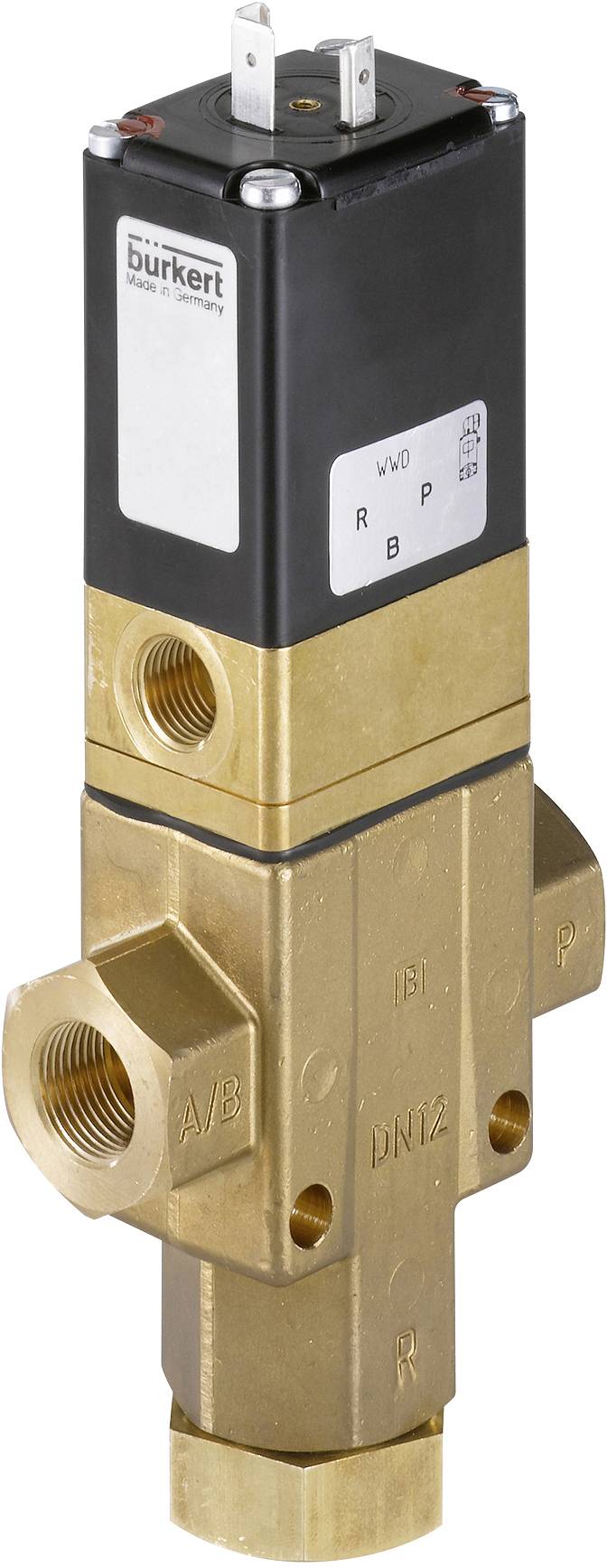

Ilustrační obrázek
Bürkert servem řízený ventil 357603 6430 24 V/AC spojka G 1/4 Jmenovitá vzdálenost 65 mm v klidové poloze otevřený 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 387,60 Kč / kus)
7 387,60 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil; servo páječka
- Servem řízený pístový ventil od DN8 do DN40
- Zvýšená bezpečnost provozu díky technologii klapek
- Ruční ovládání, energeticky úsporné „Kick and Drop“ nebo pulsní cívky
Technické parametry
- Typ pohonu: Sklopná kotva
- Jmenovitý výkon: 8 W
- Hlavní ventil jmenovitý průměr 1 (P): 8 mm
- Hlavní ventil: Jmenovitý průměr 1 (palce): 5/16 palce
- Počet pólů: 2 + ochranný vodič
- Kategorie produktu
servem řízený ventil
- Provozní napětí
24 V/AC
- Provozní tlak (max.)
16 bar
- Materiál pouzdra
mosaz
- Připojení
spojka G 1/4
- Teplota média (rozsah)
0 do +80 °C
- Číslo výrobce
357603
- Provozní tlak (min.)
1 bar
- Ovládání
Ruční ovládání: Otočná páčka a hlavice tlačítka
Ruční ovládání polohy: Přes připojení k potrubí 2
- Těsnicí materiál
nitrilový kaučuk
- Funkce
3/2-cestné
- Hmotnost
900 g
- Max. teplota média
+80 °C
- Min. teplota média
0 °C
- Médium
neutrální kapaliny
- Jmenovitá vzdálenost
65 mm
- Šířka
90 mm
- V
47 mm
- Délka
143 mm
- QNn hodnota
1022
- Spínací frekvence
otevření min. 17 ms
otevření max. 25 ms
zapojování min. 22 ms
max. 30 ms
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Účinky
v klidové poloze otevřený
- Hodnota kv
0.95
Ke stažení
List technických údajů
List technických údajů 2275020 Bürkert servem řízený ventil 357603 6430 24 V/AC spojka G 1/4 Jmenovitá vzdálenost 65 mm v klidové poloze otevřený 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2275020 Bürkert servem řízený ventil 357603 6430 24 V/AC spojka G 1/4 Jmenovitá vzdálenost 65 mm v klidové poloze otevřený 1 ks
Popis
Předřízený 3/2cestný magnetický ventil s servo pístem, bez proudu zavřený, přípojka pro připojení muffinů. K ovládání vyššího tlaku při velkých jmenovitých velikostech s nízkým příkonem, požadovaný minimální rozdíl tlaku 0,5 bar, bezolejový provoz. Pro neutrální plyny a kapaliny jako stlačený vzduch, voda, hydraulické kapaliny na bázi vody a minerálních olejů. Odolný ventil pro ovládání větších válců a servopohonů.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
