Name: Bürkert servem řízený ventil 338916 6281 12 V G 1/2 Jmenovitá vzdálenost 13 mm v klidové poloze uzavřený 1 ks
Brand: Bürkert
SKU: 3047403
Availability: BackOrder

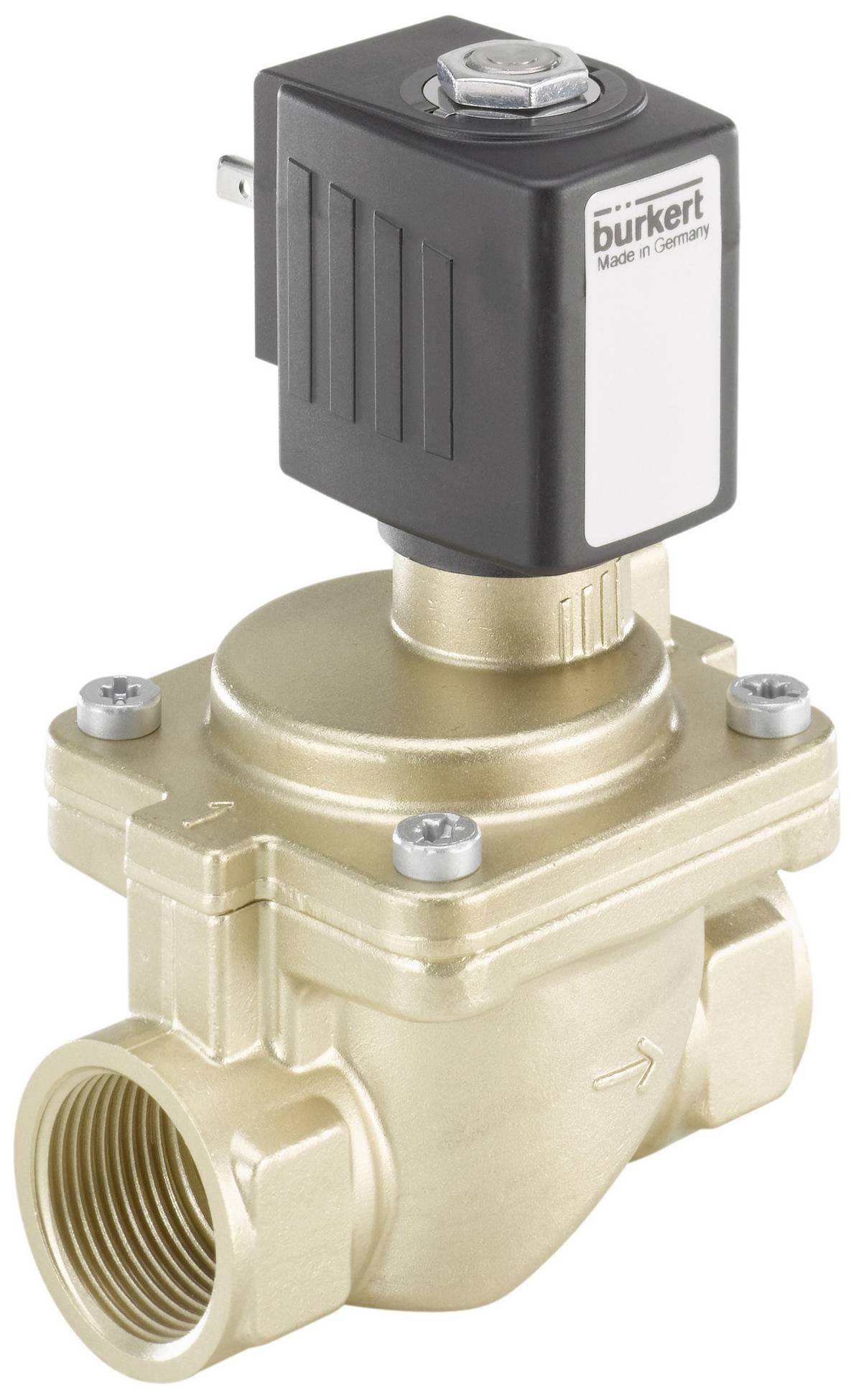

Mosazný elektromagnetický ventil s černou elektrickou cívkou. Tělo ventilu zobrazuje šipku směru proudění a připojení.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 20. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 524,79 Kč / kus)

3 524,79 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

2/2cestný magnetický ventil; servem řízený

Membránový ventil řízený servem až do jmenovitého průměru DN50
Středově přišroubovaný sfulový systém odolný proti vibracím
Tlumí uzavírání a tichý provoz
Energeticky úsporná technologie dvojité sukkové technologie v provedení Kick and Drop
Provedení s ochranou proti explozi

Technické parametry

Těsnicí materiál - předřídicí těsnění: EPDM (etylenpropylendienový kaučuk)
Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: EPDM (etylenpropylendienový kaučuk)
Těsnicí materiál – vnější těsnění: EPDM (etylenpropylendienový kaučuk)
Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 16
Tlak a teplota - teplota Medium min. -30 °C
Tlak a teplota - teplota média max Medium: 90 °C.
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min. 0,2 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 16 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Přístrojové vlastnosti - montážní délka 65 mm
Charakteristiky přístroje - hlavní princip funkce ventilu: Membránový ventil
Charakteristiky přístroje - spínací čas otevření max.: 1.000 ms
Charakteristiky přístroje - doba sepnutí je max.: 3.000 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - proudění: Nad sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Charakteristiky přístroje - obsluha: Servoově řízená
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 50 ms
Přístrojové vlastnosti - doba spínání min.: 120 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Přístrojové vlastnosti - generace: EV
Vlastnosti zařízení - ovládání centrálního zamykání: Ano
Jmenovitý průměr (kV) – hodnota QNn (plyn): 4.100 l/min
Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,2 mm
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 13 mm
Jmenovitý průměr (kV) – kV (voda): 3,8 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/2 palců
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 12 V.
Napětí - napětí max / jmenovité napětí: 12 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 32 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - Kick a Drop cívka: Technologie úspory energie není k dispozici
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN) - cívka materiál (obalení): PA (polyamid)
Cívka (jádro) KERN - teplotní izolační třída pohonu: B
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Cívka (jádro) KERN - jmenovitý výkon DC: 6 W.
Cívka (jádro) KERN - snížený výkon DC: 5 W.
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 5 W.
Typ povolení: Pitná voda z materiálu
Typ povolení: KTW-BWGL

Kategorie produktu: servem řízený ventil

Provozní napětí: 12 V

Provozní tlak (max.): 0.2 bar

Materiál pouzdra: mosaz

Připojení: G 1/2

Provozní teplota: -30 °C (min)

Teplota média (rozsah): -30 do 90 °C

Číslo výrobce: 338916

Provozní tlak (min.): 0.2 bar

Min. provozní teplota: -30 °C

Těsnicí materiál: EPDM

Funkce: 2/2-cestný

Max. teplota média: 90 °C

Min. teplota média: -30 °C

Médium: voda

Jmenovitá vzdálenost: 13 mm

QNn hodnota: 4.100 l/min

: IP65

Max. okolní teplota: 55 °C

Účinky: v klidové poloze uzavřený

Hodnota kv: 3.8 m³/h
